Пластинчат топлообменник свободен поток SonFlow SFF200
КОНТЕХ доставя пластинчати топлообменници свободен поток SonFlow SFF50 за индустриални приложения в България.
Компактен Free Flow модел за флуиди с влакна и частици
SonFlow SFF50 е пластинчат топлообменник свободен поток за флуиди с влакна, твърди частици и повишен вискозитет. Подходящ е за приложения, при които са важни проходимостта на флуида, CIP почистването и достъпът за обслужване.
Пластинчат топлообменник свободен поток SFF51 е най-компактният модел от серията Free Flow (SFF). Той е подходящ за инсталации с ограничено монтажно пространство и приложения с по-малки дебити.
Този модел е предпочитан избор за индустриални процеси, при които стандартните пластинчати топлообменници не винаги са подходящи и характеристиките на флуида натоварват стандартната конфигурация.
Кога се използва пластинчат топлообменник свободен поток
Пластинчатият топлообменник свободен поток се използва при среди, при които стандартните пластинчати топлообменници могат да се замърсяват по-бързо или да се запушват. При SFF50 водеща е проходимостта на флуида през пластинния пакет, както и възможността за CIP почистване и механичен достъп при необходимост. Входната зона е проектирана за равномерно разпределение на потока по пластината, а конструкцията е оптимизирана за ограничаване на замърсяването и отлаганията.
- Проектиран за CIP почистване
- Лесен монтаж
- Проектиран за ограничаване на замърсяването и отлаганията
- Устойчивост на запушване
- Равномерно разпределение на потока по пластината
- Без мъртви зони по пластината
Типични приложения на пластинчат топлообменник SFF50
SonFlow SFF50 (SFF51) се използва в индустриални приложения с флуиди с влакна, твърди частици и повишен вискозитет:
- Млечна / Хранително-Вкусова / Напитки
- Захарна промишленост
- Биогаз индустрия
- Отпадни води
- Целулозно-хартиената промишленост
- Добивна промишленост
Тези приложения обикновено са свързани с флуиди с по-сложни характеристики, работни условия, които натоварват стандартната пластинчата конструкция, или процеси, при които стандартният пластинчат топлообменник не винаги е подходящ.
Имате проект?
Получете оферта, наличности и търговски условия.
Основни технически характеристики на SFF50
- Компактен дизайн
- Щадящо третиране на продукта
- Подходящ за флуиди с твърди частици
- Проектно налягане до 10 bar
- Работна температура до 180°C
- Фиксиращи болтове
- Отвори за повдигане
- Облицовка
- Заключваща шайба
Тези характеристики правят SFF50 приложим при процеси, при които са важни почистването, обслужването и надеждната работа при натоварени работни среди.
Запитване за пластинчат топлообменник SFF50
За да подготвим оферта за пластинчат топлообменник SonFlow SFF50, е необходимо да предоставите основните работни параметри на процеса:
- Флуид от страна 1
- Флуид от страна 2
- Дебити
- Входящи и изходящи температури
- Необходима топлинна мощност
- Работно налягане
Параметрите се използват за подготовка на оферта и уточняване на конфигурацията.
Технически характеристики на SFF50
Проектно налягане на SFF51
- Боядисани рамки: 1.0 MPa
- Рамка от неръждаема стомана: 1.0 MPa
- Максимално диференциално налягане: 0.6 MPa
Рамка
- Боядисана рамка - RAL 5010 (предлага се и в други цветове)
Стандарти
- EN13445 (PED 2014/68/EU)
- ASME Section VIII, Div. 1
Присъединителни връзки
- DN 50/2” фланцови връзки
- DN 50/2” ХВП
- Съгласно всички известни стандарти
Материал на пластините SFF51
- Неръждаема стомана AISI 304
- Неръждаема стомана AISI 316
- Титан (Ti)
- Други материали налични при запитване
Уплътнения
- Избор между "Hang-on" (система за уплътняване без лепило) или лепени
- Материал: NBR, EPDM и Viton
- Други материали са налични при запитване
Аксесоари SFF51
- Капкоуловител
- Изолация
- Защитно покривало
- Сглобяващ ключ
- Опорни крака
Производителят си запазва правото да променя спецификациите без предизвестие. Вижте също Free Flow пластинчати топлообменници за още модели от серията.
Запитване за оферта
Посочете основните технически параметри на проекта, за да получите оферта. Попълнете необходимите данни във формата по-долу и натиснете бутона "Изпрати".
За SonFlow и KONTECH
KONTECH е официален дистрибутор на SonFlow A/S.
Топлообменниците SonFlow са проектирани в Дания и предназначени за професионални индустриални приложения, при които се изискват сервизируемост и надеждна работа.
При SFF50 фокусът е върху индустриални процеси с флуиди с влакна, твърди частици и повишен вискозитет.
Качествени решения за топлообмен с доставка директно от завода
Над 45 години опит в топлообменните технологии. Сертифицирани продукти.

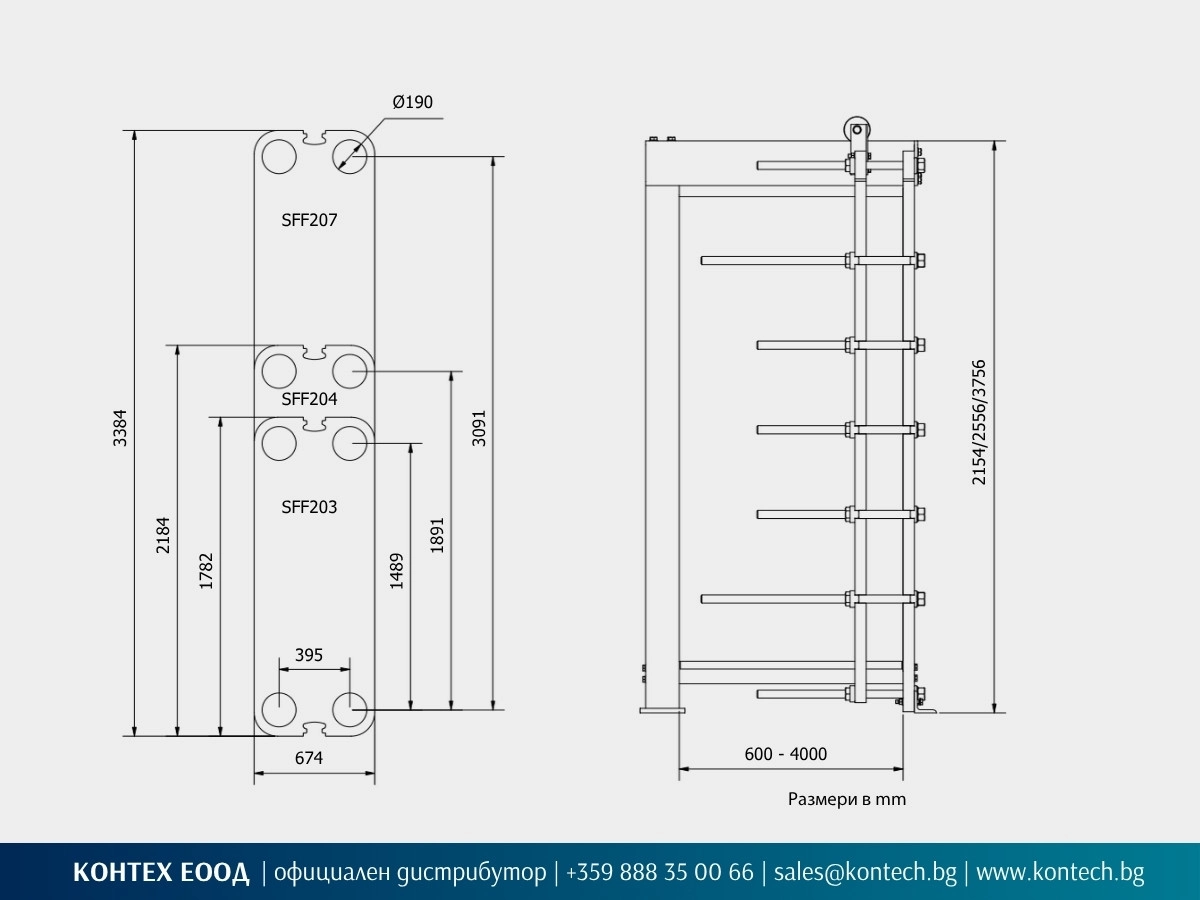

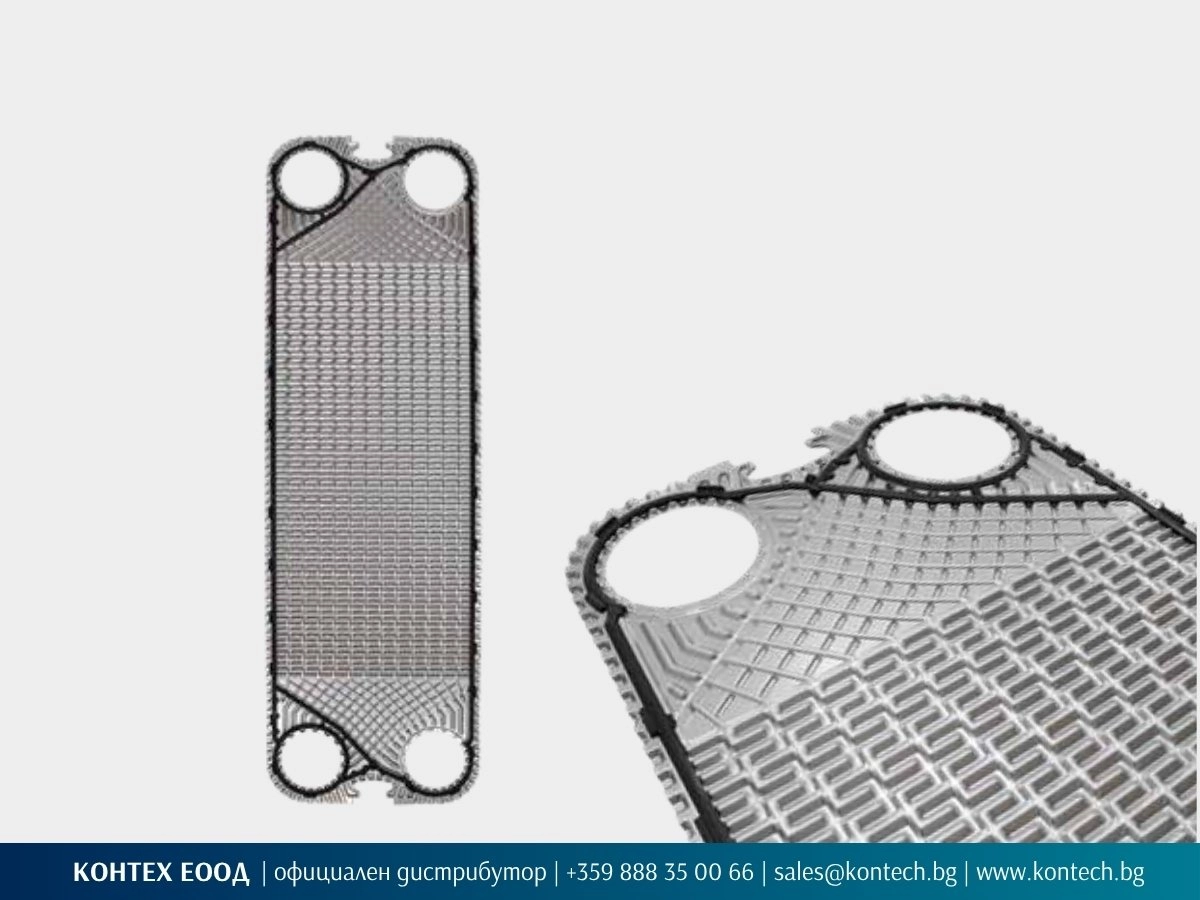

SonFlow предлага обширна гама пластинчати топлообменници с широк канал между пластините, които осигуряват свободен поток на флуидите. Серията SFF200 е идеална за индустриални процеси, които работят със специфични флуиди съдържащи твърди частици, имат богато съдържание на фибри или са с висок вискозитет, като производство на плодови сокове и захар. Пластинчатите топлообменни апарати SFF204 и SFF207 осигуряват висока ефективност на топлообмена, равномерно дистрибутиране на флуида и възможно най-високо качество на продукцията.
Видове приложения в промишлеността:
• Млечна / Хранително-Вкусова / Напитки
• Захарна промишленост
• Биогаз индустрия
• Отпадни води
• Целулозно-хартиената промишленост
• Добивна промишленост
Предимства:
• Проектирани за CIP почистване
• Лесен монтаж
• Рентабилност
• Проектирани да противодействат на задръстване
• Устойчиви на запушване
• Входове проектирани за оптимално разпределен поток и дебит между пластините
Характеристики:
Всеки детайл е внимателно проектиран, за да се гарантира оптимална производителност, намалени разходи за поддръжка и свеждане до минимум на времето за прекъсване работата на системата:
• Компактен дизайн
• Система за заключване на уплътненията
• Деликатно обработване на продукцията
• Подходящ за флуиди съдържащи твърди частици
• Проектно налягане до 10 bar
• Работна температура: до 180° C
• Фиксиращи болтове
• Отвори за безопасно повдигане
• Изолационно покритие
• Заключваща шайба
Проектно налягане:
• Боядисани рамки: 1.0 MPa
• Рамка от неръждаема стомана: 1.0 MPa
• Максимално диференциално налягане: 0.6 MPa
Стандарти:
• EN13445
• ASME sec VIII, Div. 1
Рамка:
• Боядисана рамка - RAL 5010 (предлага се и в други цветове)
• Рамка от неръждаема стомана
Присъединителни връзки:
• DN 200/8” фланцово
• Съгласно всички известни стандарти
Пластини - материал:
• AISI 304/316 и Ti
• Други материали са налични при поискване
Уплътнения:
• Уплътнение “Click Оn” – система за уплътняване без лепило
• Материали: NBR, EPDM и Viton
• Други материали са налични при поискване
Аксесоари:
• Кондензна вана
• Изолация
• Защитно покривало
• Сглобяващ ключ
• Монтажни стойки
