Разглобяем пластинчат топлообменник SonFlow SF500
Модел SF502 с фланцови присъединявания DN500 за системи с големи дебити
SonFlow SF500 е едноходова серия разглобяеми пластинчати топлообменници за промишлени и централни отоплителни и охладителни системи с големи дебити. Това е серията с най-големи габаритни размери в разглобяемата гама на SonFlow. КОНТЕХ предлага модел SF502 с фланцови присъединявания DN500, оразмерен според топлинната задача и допустимия пад на налягане.
Разглобяемата конструкция позволява проверка, почистване и подмяна на пластини и уплътнения. SF502 се предлага по поръчка. Конфигурацията, цената и срокът за доставка се посочват в офертата.
SF502
DN500 · за фланец
10 bar
до +165 °C
AISI 304, AISI 316 или титан
NBR или EPDM
Нов топлообменник, подмяна или резервни части
Избери случая и изпрати наличните данни. Ще уточним допълнителната информация, необходима за офертата.
Нов топлообменник
Изпрати флуидите, дебитите и входящите и изходящите температури от двете страни. Посочи наляганията, допустимия пад на налягане и ограниченията за монтаж.
Подмяна на топлообменник
Изпрати снимка на табелката и на апарата, работните параметри, габаритите и данните за присъединяванията. Ще проверим възможността за подмяна със SonFlow.
Пластини и уплътнения
Изпрати модела, серийния номер и необходимото количество. Приложи снимки на табелката, пластината или уплътнението и посочи флуидите и работните температури.
Размери и изпълнение на модел SF502

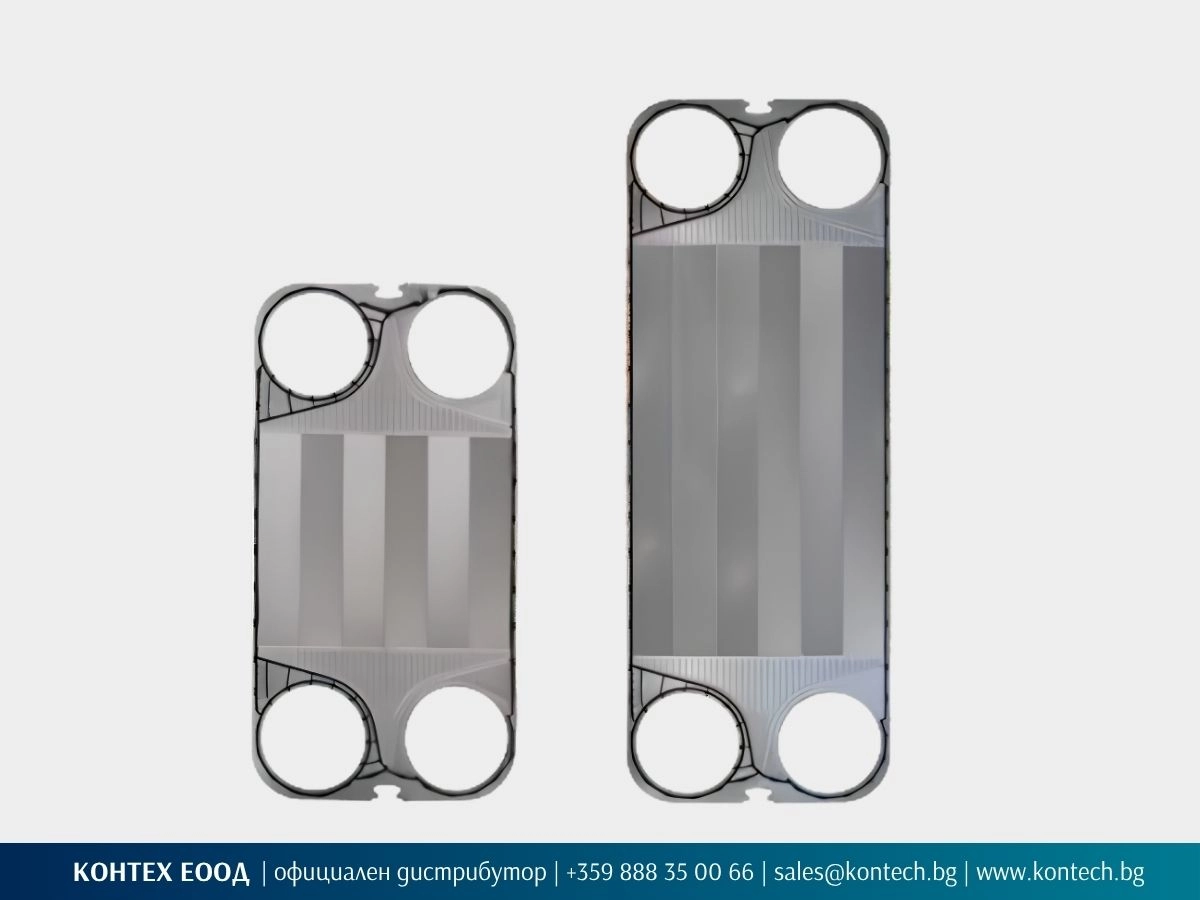

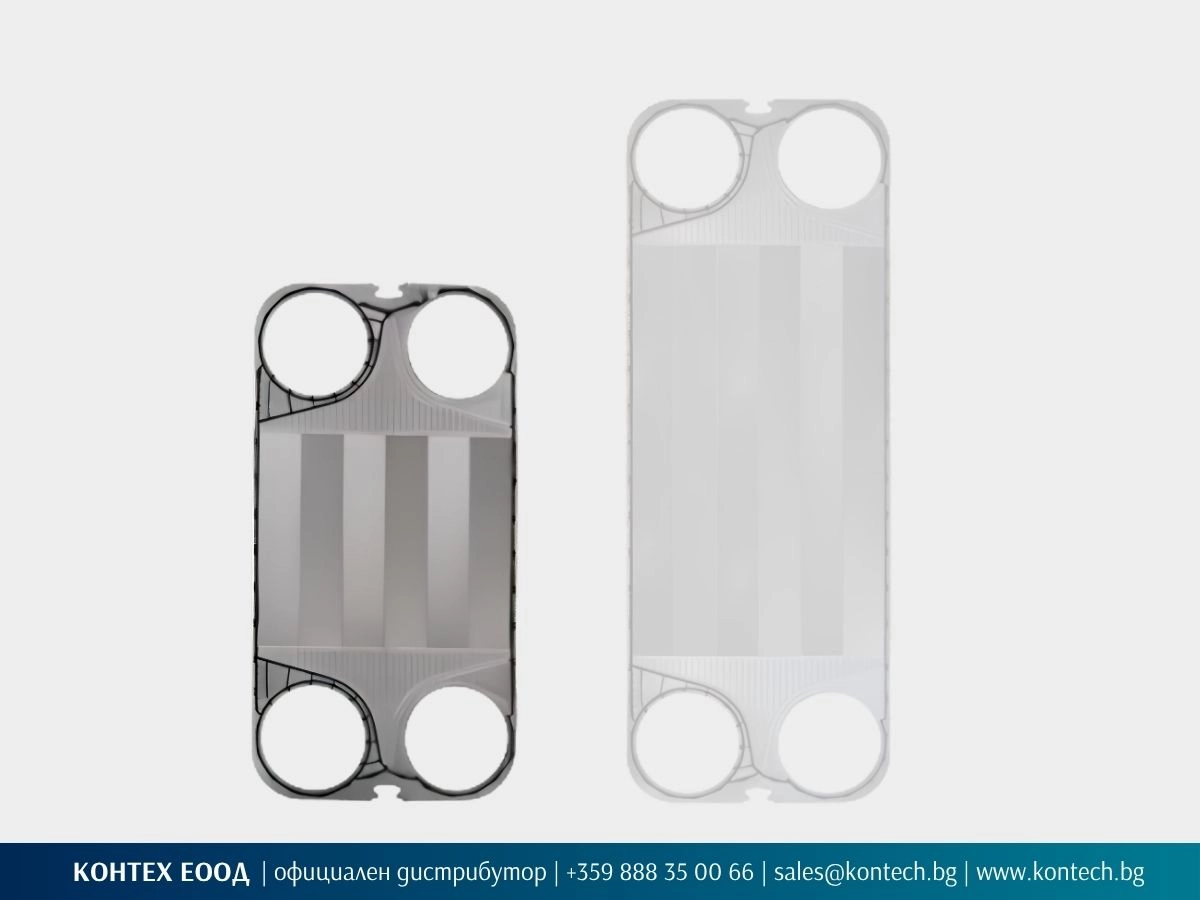

SF502 използва пластини с размер 1248 × 2400 mm. Междуосовите разстояния между отворите са 672 mm по хоризонтала и 1822 mm по вертикала. Предлаганото от КОНТЕХ изпълнение е с проектно налягане 10 bar и фланцови присъединявания DN500.
Кога SF500 е подходящ избор
КОНТЕХ препоръчва SF502 за проекти с високи дебити и присъединявания DN500, при които е необходим разглобяем пластинчат топлообменник. Подборът се проверява по топлинната мощност, температурите, дебитите и допустимия пад на налягане.
При планирането се проверяват транспортният маршрут, достъпът до монтажното място и възможностите за повдигане. Предвижда се пространство за отваряне на рамката и обслужване на пакета пластини.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
Типични приложения на SonFlow SF500
- Централно отопление и охлаждане: Топлообмен между водни кръгове в енергийни и инфраструктурни инсталации.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди и оползотворяване на отпадна топлина.
- Центрове за данни: Разделяне на охлаждащи кръгове според температурния режим и хидравличните изисквания.
Конфигурация според флуида и работните условия
Пластини
SF502 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия.
Рамка
Предлага се боядисана рамка от въглеродна стомана, RAL 5010, с проектно налягане 10 bar. Габаритите и необходимото пространство за обслужване се уточняват за избраната конфигурация.
Уплътнения
SF502 използва залепени уплътнения от NBR или EPDM. Материалът се избира според флуидите, температурите и почистващите препарати. Допустимата работна температура се потвърждава за конкретната конфигурация.
Присъединявания
SF502 се предлага с присъединявания за фланец DN500. Насрещни фланци към тръбопровода не са включени. Стандартът и класът по налягане на присъединяванията се уточняват в офертата.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Ограничения за транспорт, монтаж и обслужване
За подмяна
- Снимка на табелата на апарата
- Производител, модел и сериен номер
- Габарити и данни за присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

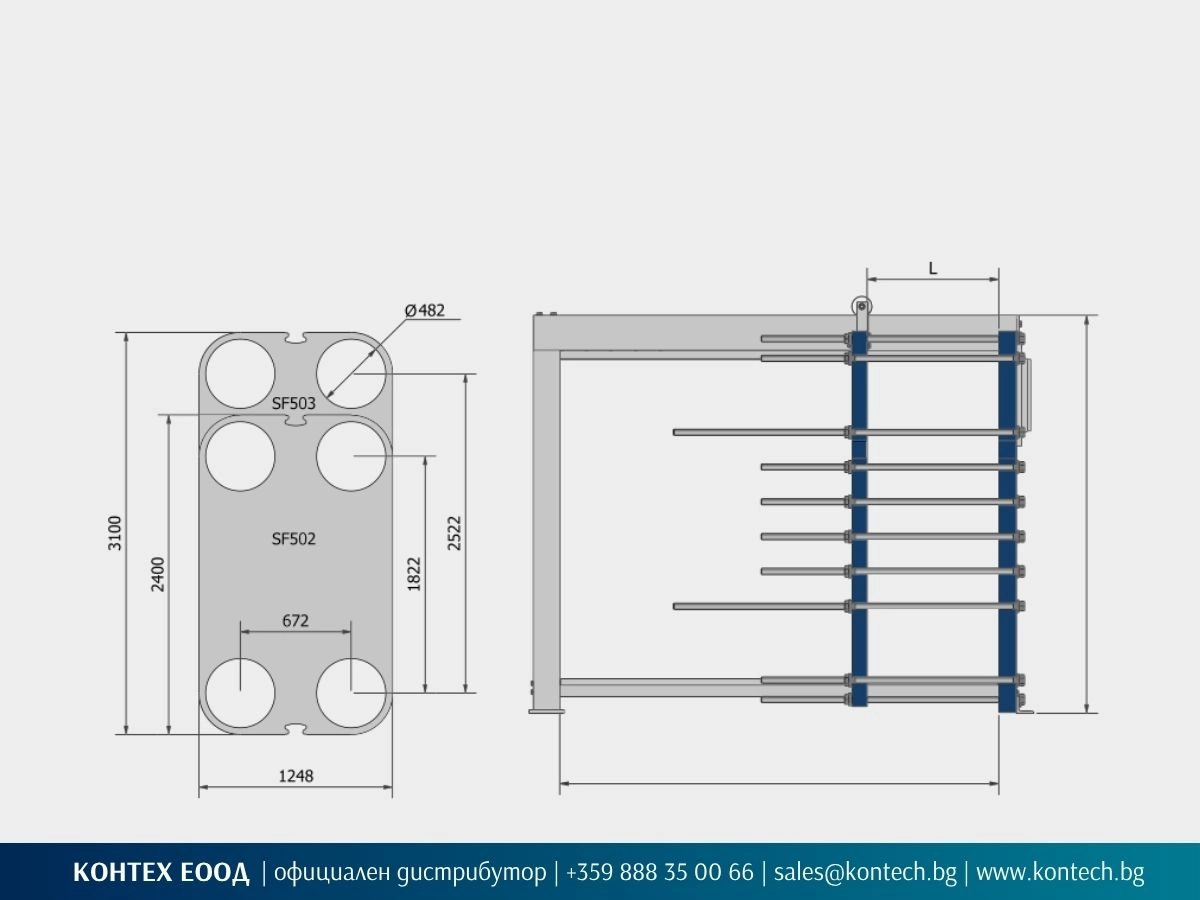

Технически чертеж и размери на SonFlow SF502
Технически данни за SonFlow SF500
| Параметър | Данни |
|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
| Серия |
SonFlow SF500 |
| Модели |
SF502 |
|
Размер на пластината, mm (ширина/височина) |
1248 2400 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
672 1822 |
| Отвор на пластината |
Ø482 mm |
| Проектно налягане |
10 bar |
| Конструкция |
Едноходова |
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
| Работна температура |
До +165 °C според конфигурацията |
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
| Присъединявания |
присъединявания за фланец DN500 |
| Уплътнения |
NBR EPDM |
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
Посочените размери са на пластината SF502 по чертежа на производителя.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и показват, предлаганите продукти от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF502 се предлага по поръчка. Цената и срокът за доставка се посочват в офертата.
Често задавани въпроси
КОНТЕХ предлага SF502 с проектно налягане 10 bar и фланцови присъединявания DN500. Пластините са от AISI 304, AISI 316 или титан, а залепените уплътнения от NBR или EPDM.
Необходими са проверка на транспортния маршрут, достъпа до монтажното място и възможностите за повдигане. Пространството за монтаж и обслужване се съобразява с габаритите и масата на конкретния апарат.
Възможността се проверява по работните параметри, габаритите и присъединяванията на съществуващия апарат. Изпрати снимка на табелата и наличен чертеж или размери за оценка на подмяната.
SF502 се доставя по поръчка. След уточняване на работните параметри КОНТЕХ подготвя оферта с конфигурация, цена и срок за доставка.
Запитване за оферта
Изпрати приложението и наличните работни параметри. При подмяна приложи снимка на табелката и данни за присъединяванията. Посочи ограниченията за транспорт и монтаж, ако са известни.
Предложената конфигурация, цената и срокът за доставка се посочват в офертата.
