ОФИЦИАЛЕН ДИСТРИБУТОР НА SONFLOW ЗА БЪЛГАРИЯ

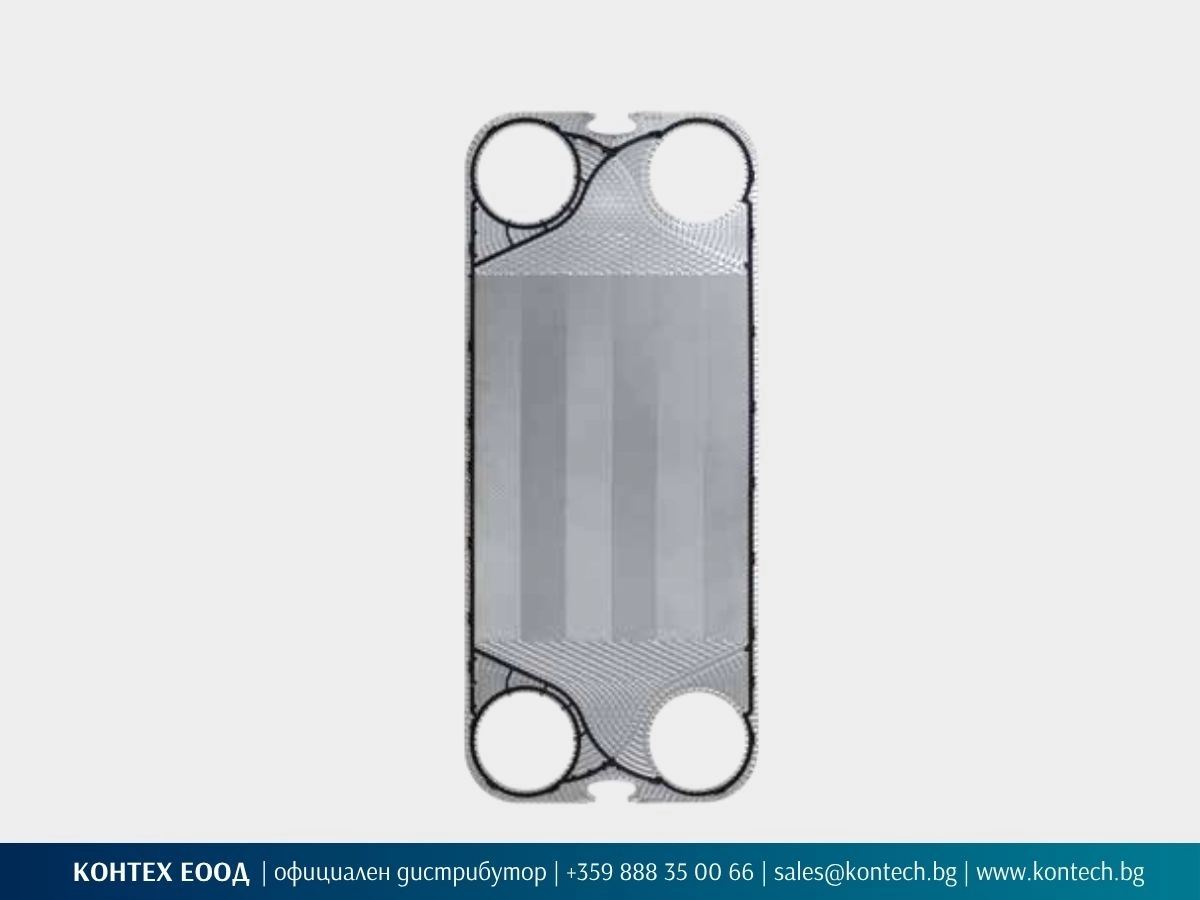

Разглобяем пластинчат топлообменник SonFlow SF350
Модели SF352, SF353 и SF354 с фланцови присъединявания DN350
SonFlow SF350 е едноходова серия разглобяеми пластинчати топлообменници с фланцови присъединявания DN350 за промишлени и енергийни системи с високи дебити. Включва моделите SF352, SF353 и SF354 с три височини на пластините. Моделът, профилът и броят пластини се подбират според необходимата топлинна мощност, температурите, дебитите и допустимия пад на налягане.
Разглобяемата конструкция осигурява достъп до пластините за проверка, механично почистване и подмяна на пластини и уплътнения. КОНТЕХ предлага подбор и доставка на SonFlow SF350 по поръчка. Предложената конфигурация, цената и срокът за доставка се посочват в офертата.
SF352, SF353 и SF354
DN350 · фланцови
10 bar, 16 bar или 25 bar
до +165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите, дебитите и входящите и изходящите температури от двете страни. Посочи работното и проектното налягане, допустимия пад на налягане и ограниченията за монтаж.
Подмяна на топлообменник
Изпрати снимка на табелката и на апарата, работните параметри, габаритите и данните заприсъединяванията. Ще проверим възможността за подмяна със SonFlow SF350 или с другасерия.
Пластини и уплътнения
Изпрати модела, серийния номер, необходимото количество и снимки на табелката, пластинатаили уплътнението. Посочи флуидите и работните температури за проверка на материалите.
Модели SF352, SF353 и SF354
Трите модела използват пластини с ширина 990 mm и хоризонтално междуосово разстояние между отворите 565 mm. Различната височина на пластините предоставя различна топлообменна площ на една пластина. Изборът се прави чрез топлинно и хидравлично оразмеряване.
SF352 · пластина 990 × 2333 mm
Моделът с най-ниска пластина в серията. Вертикалното междуосово разстояние междуотворите е 1908 mm. Габаритната височина на рамката по чертеж е 2728 mm
SF353 · пластина 990 × 2893 mm
Вертикалното междуосово разстояние между отворите е 2468 mm. Габаритната височина на рамката по чертеж е 3288 mm. Броят пластини се определят според работните параметри.
SF354 · пластина 990 × 3418 mm
Моделът с най-висока пластина в серията. Вертикалното междуосово разстояние междуотворите е 2993 mm. Габаритната височина на рамката по чертеж е 3813 mm.
Кога SF350 е подходящ избор
КОНТЕХ препоръчва пластинчат топлообменник SF350 за промишлени, енергийни и инфраструктурни инсталации с големи дебити и фланцови присъединявания DN350. Серията се използва за нагряване, охлаждане и оползотворяване на топлина при съвместими флуиди и материали.
Размерът на пластината, нейният профил и броят пластини се подбират заедно. По-високата пластина не означава автоматично по-подходящ апарат. Проверяват се необходимата топлинна мощност, температурите, дебитите и допустимият пад на налягане.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
Типични приложения на SonFlow SF350
- Енергийни и топлофикационни системи: Топлообмен между кръгове в централни системи за отопление и охлаждане. Подборът отчита температурния режим, дебитите и проектното налягане на всяка страна.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди, охлаждане на оборудване и оползотворяванена отпадна топлина. Материалите се проверяват спрямо състава на флуидите.
- Центрове за данни: Разделяне на охлаждащи кръгове. Оразмеряването се извършва според топлинното натоварване, необходимите температури и допустимия пад на налягане.
- Геотермални системи: Топлообмен между геотермалния източник и вторичен кръг. Изборът изисква данни за химичния състав на водата, температурите и риска от отлагания.
- Морски приложения: Топлообмен в централни охлаждащи системи. При морска вода се разглеждат титаниеви пластини и се проверява съвместимостта на облицовката и уплътненията.
- Химическа и добивна промишленост: Нагряване и охлаждане след проверка на химичния състав, вискозитета и съдържанието начастици. Конфигурацията се съобразява и с предвидения начин на почистване.
Конфигурация според флуида и работните условия
Пластини
Серията SF350 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избираспоред състава на флуидите, температурите и изискванията за устойчивост на корозия. Профилът и броят пластини се определят с офертата.
Рамка
Предлага се рамка от въглеродна стомана, боядисана RAL 5010, с проектно налягане 10 bar, 16bar или 25 bar. Размерът на рамката се определя според модела и пакета пластини. При подбора се отчитат условията за монтаж и обслужване.
Уплътнения
Предлагат се уплътнения от NBR или EPDM. Материалът и начинът на закрепване се уточняват за конкретния апарат. Изборът отчита флуидите, работните температури ипочистващите препарати.
Присъединявания
Серията SF350 се предлага с присъединявания за фланец DN350. Съвместимостта на облицовката с флуида и температурата се проверява при подбора. Фланцовият стандарт и класът по налягане се уточняват в офертата.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите
- Пространство за монтаж и обслужване
За подмяна
- Снимки на табелката и съществуващия апарат
- Производител, модел и сериен номер
- Работни параметри
- Чертеж или габаритни размери
- Размери и разположение на присъединяванията
- Причина за подмяната, ако е известна

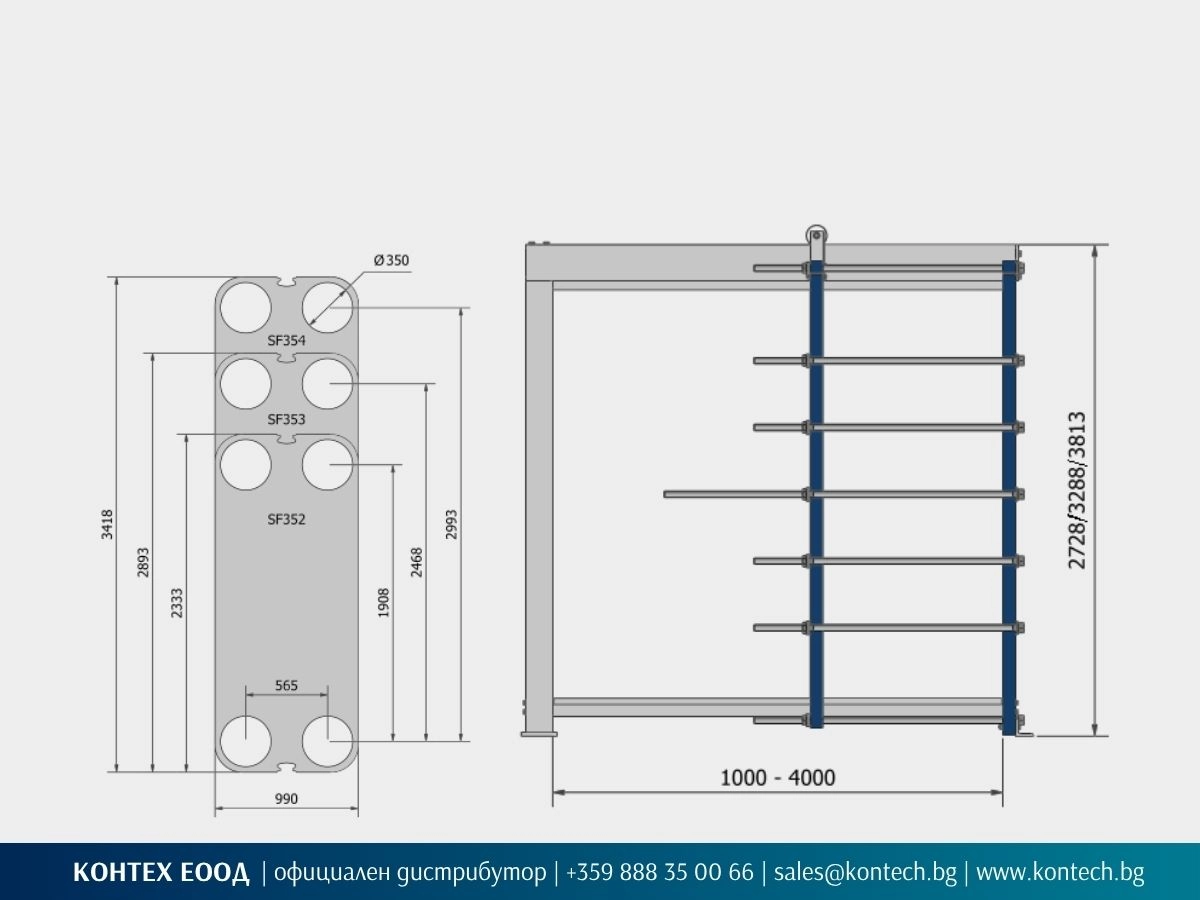

Технически чертеж и размери на SonFlow SF350
Технически данни за SonFlow SF350
| Параметър | Данни | ||
|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
||
| Серия |
SonFlow SF350 |
||
| Модели |
SF352 |
SF353 |
SF354 |
|
Размер на пластината, mm (ширина/височина) |
990 2333 |
990 2893 |
990 3418 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
565 1908 |
565 2468 |
565 2993 |
| Отвор на пластината |
Ø350 mm |
Ø350 mm |
Ø350 mm |
| Габаритна височина на рамката, mm |
2728 |
3288 |
3813 |
| Проектно налягане, bar |
10 16 25 |
10 16 25 |
10 16 25 |
| Конструкция |
Едноходова |
||
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
||
| Работна температура |
До +165 °C според конфигурацията |
||
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
||
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
||
| Присъединявания |
DN300 фланцово присъединяване |
||
| Уплътнения |
NBR EPDM |
||
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
||
Посочените размери са по техническия чертеж на производителя.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и отразяват конфигурациите, предлагани от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF350 се предлага по поръчка. Цената се определя според модела, материалите и конфигурацията. Предложеният апарат, цената и срокът за доставка се посочват в офертата.
Често задавани въпроси
Трите модела използват пластини с еднаква ширина и различна височина. Това определя различната топлообменна площ на една пластина и габаритите на апарата. КОНТЕХ подбира модела според работните параметри и наличното място за монтаж.
Изпрати флуидите, температурите и необходимите дебити или топлинна мощност. КОНТЕХ ще уточни останалите данни и ще предложи конфигурация за твоето приложение.
Възможността се проверява по работните параметри и документацията на съществуващия апарат. Съпоставят се топлинната задача, габаритите и присъединяванията. Изпрати снимка на табелката и наличен чертеж за оценка на възможната подмяна.
Възможно е след оценка на конкретния апарат. Изпрати снимка на табелката и новите работни параметри. КОНТЕХ ще предложи решение според необходимото натоварване.
SF350 се предлага по поръчка. Изпрати работните параметри. КОНТЕХ ще подготви оферта с предложена конфигурация, цена и срок за доставка.
Запитване за оферта
Опиши приложението и изпрати работните параметри, с които разполагаш. Посочи ограниченията замонтаж и достъп до помещението, ако има такива.
Предложената конфигурация, цената и срокът за доставка се потвърждават с офертата.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S за България. Разглобяемите пластинчати топлообменници SonFlow се произвеждат в Колдинг, Дания, и се конфигурират според работните параметри на конкретното приложение.
Изпрати параметрите за подбор на разглобяем пластинчат топлообменник SF300. С офертата ще получиш предложен модел, конфигурация, цена и срок за доставка. За обща продуктова информация можеш да се свържеш с нас.
