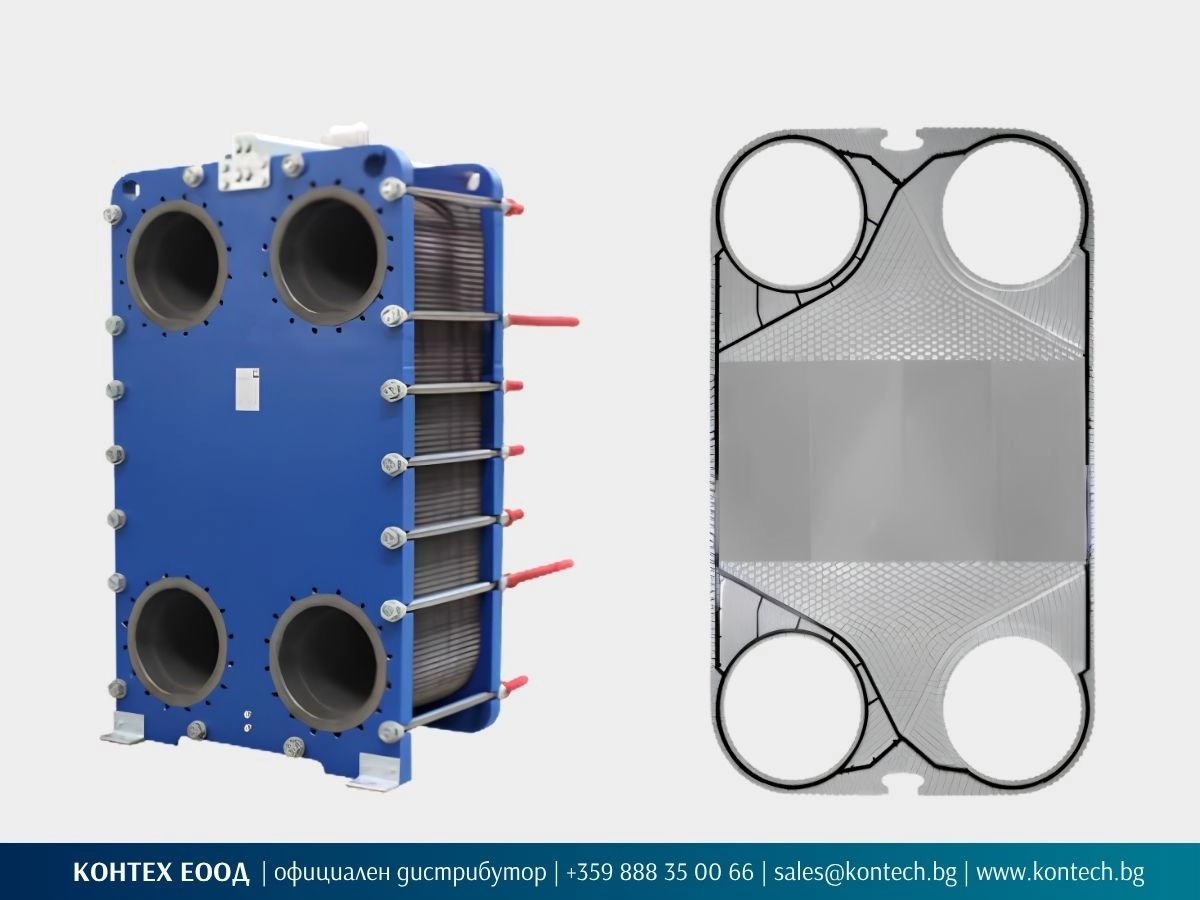

Разглобяем пластинчат топлообменник SonFlow SF400
Модели SF401 и SF402 с фланцови присъединявания DN400
SonFlow SF400 е едноходова серия разглобяеми пластинчати топлообменници с фланцови присъединявания DN400 за промишлени и ОВК системи с големи дебити. Включва моделите SF401 и SF402. Конфигурацията се определя според необходимата топлинна мощност, дебитите, температурите и допустимия пад на налягане.
Разглобяемата конструкция осигурява достъп до пластините за проверка, механично почистване и подмяна на пластини и уплътнения. При подбора се отчитат пространството за монтаж и достъпът за обслужване. SF400 се предлага по поръчка, с цена и срок за доставка, посочени в офертата.
SF401 и SF402
DN400 · за фланец
10 bar или 16 bar
до +165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите и входящите и изходящите температури. Посочи наляганията, допустимия пад на налягане и наличното пространство за монтаж и обслужване.
Подмяна на топлообменник
Изпрати снимка на табелката и на апарата, работните параметри, габаритите и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF400 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, необходимото количество и снимки на табелката, пластината или уплътнението. Посочи флуидите и работните температури, ако са известни.
Модели SF401 и SF402
Двата модела използват пластини с ширина 1152 mm и хоризонтално междуосово разстояние между отворите 660 mm. Различната височина на пластините позволява избор според топлинната задача и монтажните ограничения.
SF401 · пластина 1152 × 1902 mm
Вертикалното междуосово разстояние между отворите е 1410 mm. Габаритната височина на рамката по чертеж е 2266 mm. Моделът се предлага с проектно налягане 10 или 16 bar.
SF402 · пластина 1152 × 2393 mm
Вертикалното междуосово разстояние между отворите е 1901 mm. Габаритната височина на рамката по чертеж е 2757 mm. Моделът се предлага с проектно налягане 10 bar.
Кога SF400 е подходящ избор
КОНТЕХ препоръчва разглеждането на SF400 за системи с големи дебити и фланцови присъединявания DN400, при които е необходим разглобяем пластинчат топлообменник. Двете височини на пластините дават избор при оразмеряването на едноходов апарат.
При подбора се проверяват топлинната мощност, температурите, дебитите и допустимият пад на налягане. За монтажа се уточняват транспортният достъп, условията за повдигане и необходимото пространство за отваряне и обслужване на пакета пластини.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
Типични приложения на SonFlow SF400
- Централизирано отопление и охлаждане: Топлообмен между водни кръгове в централни инсталации. Конфигурацията се определя според топлинния товар, температурния режим и хидравличните ограничения.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди и оползотворяване на отпадна топлина. Проверяват се съставът на флуидите и съвместимостта с материалите на апарата.
- Центрове за данни: Разделяне на охлаждащи кръгове с високи дебити. Подборът отчита необходимата топлинна мощност, температурния подход и допустимия пад на налягане.
Конфигурация според флуида и работните условия

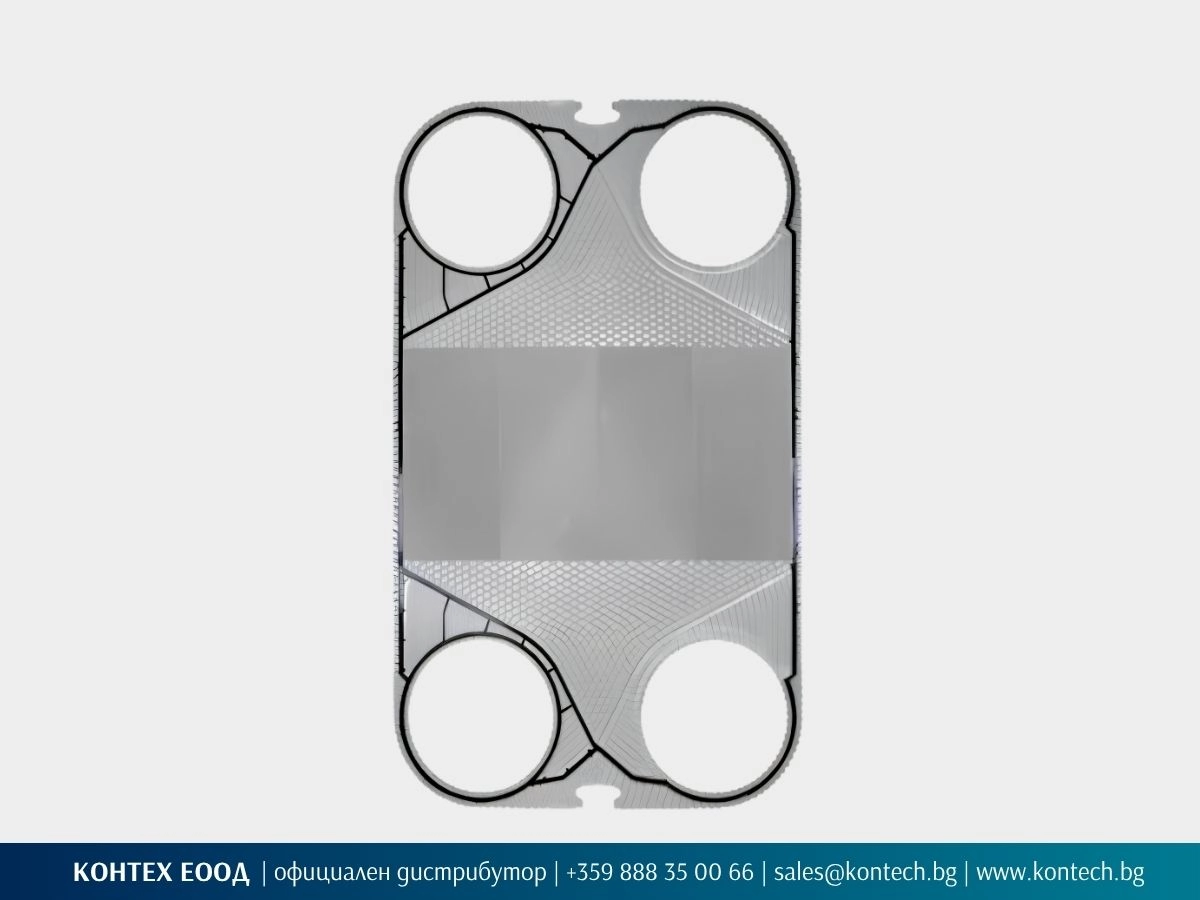

Пластини
Серията SF400 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия.
Рамка
Предлага се боядисана рамка от въглеродна стомана, RAL 5010. Проектното налягане е 10 или 16 bar за SF401 и 10 bar за SF402. Размерите на рамката се уточняват според модела, пакета пластини и условията за монтаж.
Уплътнения
Използват се уплътнения от NBR или EPDM с лепилно закрепване. Материалът се избира според флуидите, температурите и почистващите препарати. Работната температура е до +165 °C според конкретната конфигурация.
Присъединявания
Серията SF400 се предлага с присъединявания за фланец DN400 в изпълнение от въглеродна стомана. Насрещни фланци към тръбопровода не са включени. Изпълнението, стандартът и класът по налягане се уточняват в офертата.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и фланцовите присъединявания
- Налично пространство за монтаж и обслужване
- Ограничения за транспортен достъп и повдигане
За подмяна
- Снимка на табелата на апарата
- Производител, модел и сериен номер
- Габарити и данни за присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

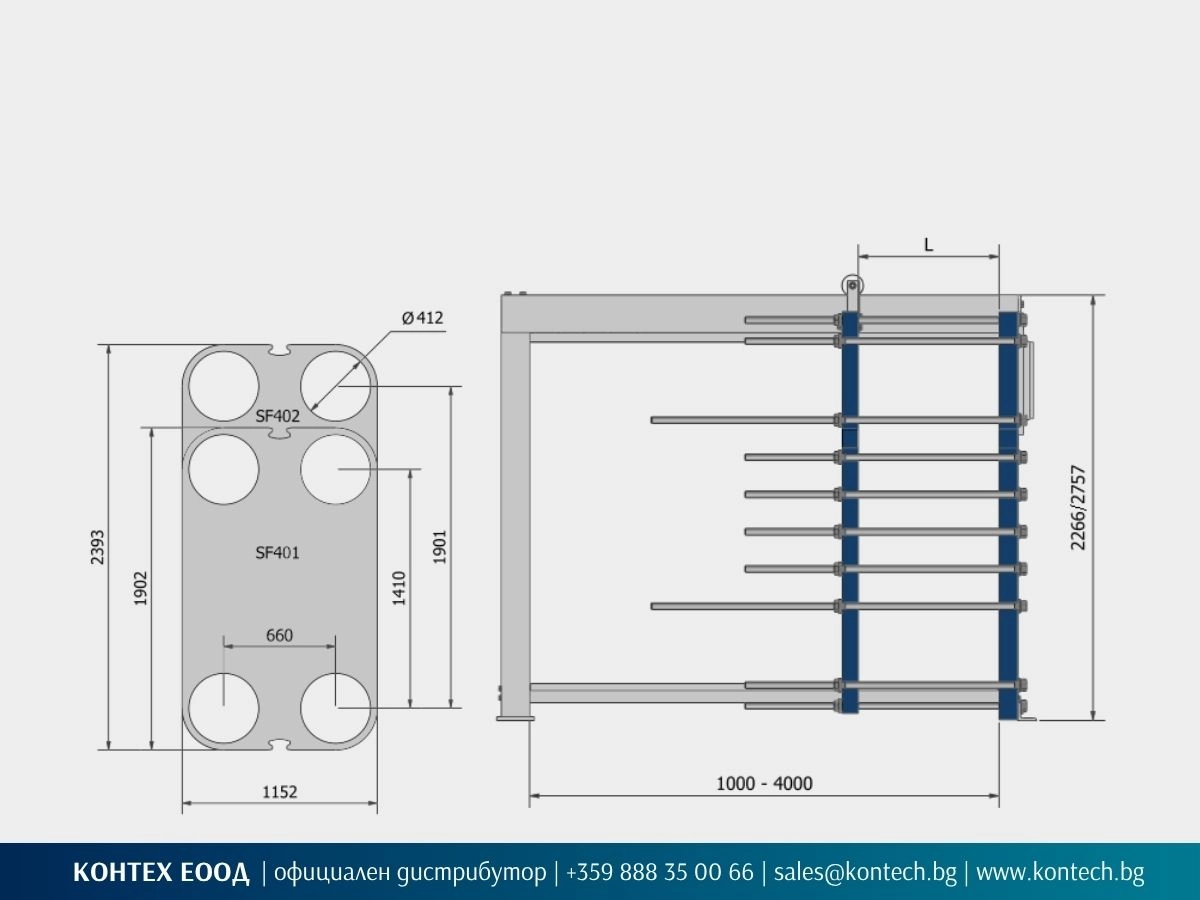

Технически чертеж и размери на SonFlow SF400
Технически данни за SonFlow SF400
| Параметър | Данни | |
|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
|
| Серия |
SonFlow SF400 |
|
| Модели |
SF401 |
SF402 |
|
Размер на пластината, mm (ширина/височина) |
1152 1902 |
1152 2393 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
660 1410 |
660 1901 |
| Отвор на пластината |
Ø412 mm |
Ø412 mm |
| Габаритна височина на рамката, mm |
2266 |
2757 |
| Проектно налягане, bar |
10 16 |
10 - |
| Конструкция |
Едноходова |
|
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
|
| Работна температура |
До +165 °C според конфигурацията |
|
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
|
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
|
| Присъединявания |
DN400 фланцово присъединяване |
|
| Уплътнения |
NBR EPDM |
|
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
|
Посочените размери са по техническия чертеж на производителя. Дължината на рамката, размерът на пакета пластини и необходимото пространство за обслужване се уточняват за избраната конфигурация.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и отразяват конфигурациите, предлагани от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF400 се предлага по поръчка. Цената се определя според модела и конфигурацията. Предложеното изпълнение, цената и срокът за доставка се посочват в офертата.
Често задавани въпроси
Двата модела използват пластини с ширина 1152 mm. Височината е 1902 mm за SF401 и 2393 mm за SF402. SF401 се предлага с проектно налягане 10 или 16 bar, а SF402 - 10 bar. Изборът зависи от топлинната задача, дебитите и монтажното пространство.
Възможността се проверява по работните параметри, габаритите и присъединяванията на съществуващия апарат. Изпрати снимка на табелката и наличен чертеж или размери. КОНТЕХ ще провери конфигурация за подмяна и необходимите промени по свързването.
Необходимото пространство се уточнява според модела, рамката и пакета пластини. Освен габаритите на апарата се проверяват достъпът за доставка и повдигане, ходът на подвижната притискателна плоча и зоната за изваждане на пластините.
Възможността се проверява чрез ново оразмеряване и оценка на съществуващата рамка.
Цената зависи от модела и конфигурацията. След уточняване на работните параметри КОНТЕХ подготвя оферта с предложено изпълнение, цена и срок за доставка.
SF400 се предлага по поръчка. Срокът за доставка се уточнява за избрания модел и конфигурация и се посочва в офертата.
Запитване за оферта
Опиши приложението и изпрати работните параметри, с които разполагаш. При подмяна приложи снимка на табелката и данни за присъединяванията. Посочи ограниченията за монтаж и обслужване, ако са известни.
Предложената конфигурация, цената и срокът за доставка се потвърждават с офертата.
