Неразглобяем пластинчат топлообменник SonFlow SFB20
КОНТЕХ е официален дистрибутор на SonFlow A/S за България, Гърция, Кипър и Румъния. Серията SFB20 включва компактните модели SFB21 и SFB22 за ОВК, термопомпени, хладилни и индустриални приложения.

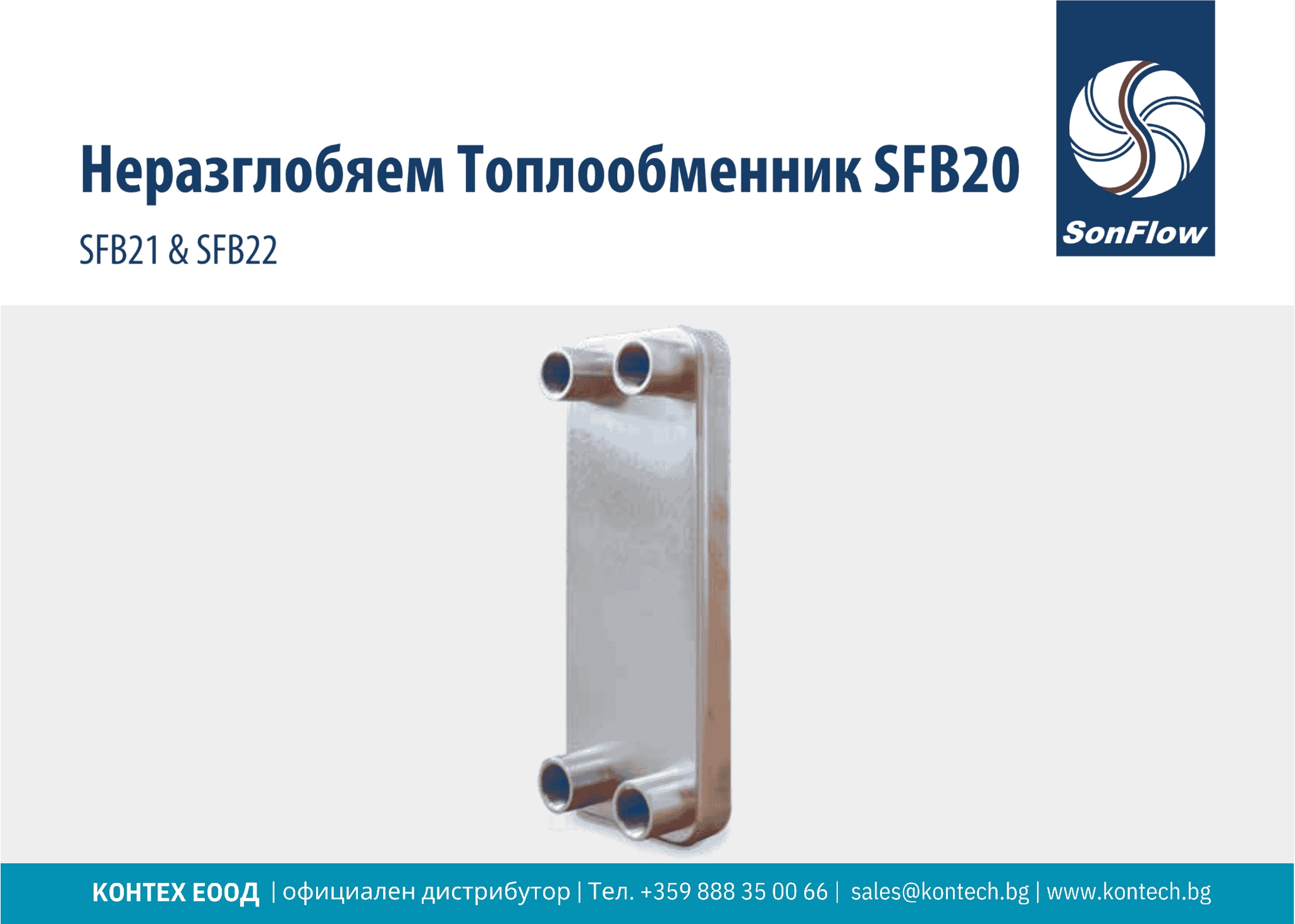

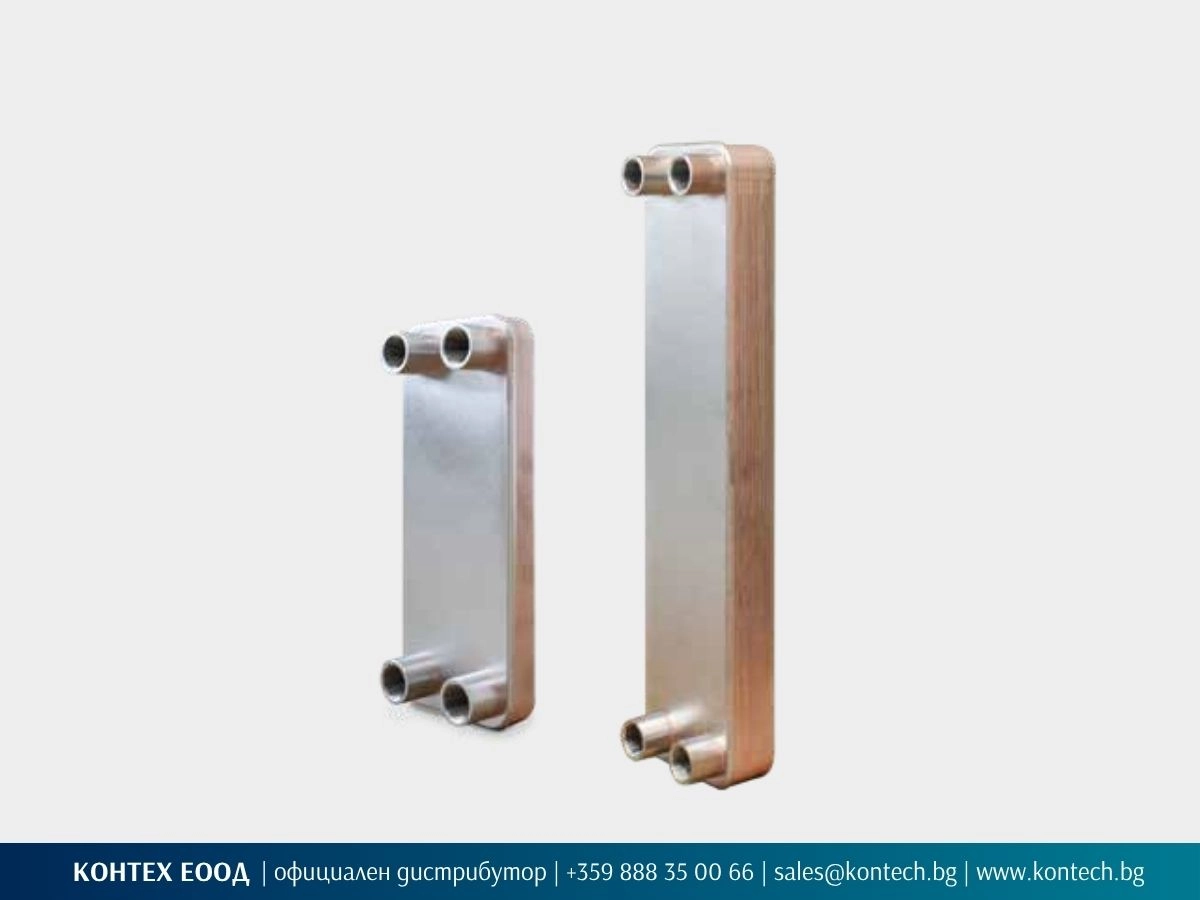

Неразглобяеми пластинчати топлообменници SonFlow SFB21 и SFB22
Серията SonFlow SFB20 включва два самостоятелни модела: SFB21 и SFB22. Те са предназначени за професионални ОВК, отоплителни, охладителни, термопомпени, хладилни и индустриални приложения, при които са важни компактните габарити и работата при зададени параметри.
Моделите се предлагат с проектно налягане 25 bar, температурен диапазон от -100°C до +185°C, профил на пластините TL и ¾″ или 1″ резбови присъединявания. Конкретният модел и конфигурация се определят според техническите параметри на приложението.
Конструкцията е медноспоена и без сменяеми уплътнения. Топлообменниците са изградени от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява голяма топлообменна повърхност спрямо габаритните размери на апарата.
SFB21 и SFB22 се конфигурират самостоятелно и се предлагат с 11, 15, 21, 31, 41, 51, 61, 71, 81, 91 или 101 пластини. Изборът на модел и брой пластини зависи от флуидите, дебитите, входящите и изходящите температури, топлинната мощност и допустимия пад на налягане.
Отличителна характеристика на серията SFB20 е общата габаритна основа на двата модела: ширина 114 mm и хоризонтално междуосово разстояние 65 mm. Всеки модел има собствена височина и вертикално междуосово разстояние и представлява самостоятелна алтернатива в малкия габаритен диапазон на серията SFB.
Определени конфигурации от серията SFB20 са налични с възможност за бърза доставка. Други варианти се предлагат по заявка. Избраният модел, конфигурацията и актуалният срок за доставка се потвърждават с офертата.
Цената на SonFlow SFB20 започва от 231 EUR без ДДС. Посочената стойност е ориентировъчна и не е обвързваща оферта. Крайната цена зависи от избрания модел и конфигурация и се потвърждава с оферта.
Предимства при подбор и доставка на
топлообменници SonFlow SFB20
SonFlow SFB20 включва два самостоятелни компактни модела, които се конфигурират според работните параметри на приложението. Основните предимства при подбор и доставка са:
- Два самостоятелни модела в малкия габаритен диапазон, всеки с ширина на корпуса 114 mm и хоризонтално междуосово разстояние на присъединяванията 65 mm
- Възможност за определяне на подходящ модел и брой пластини според необходимата топлинна мощност и допустимия пад на налягане
- Конфигурации от 11 до 101 пластини с профил TL
- ¾″ и 1″ резбови присъединявания според изискванията на тръбната система
- Проектно налягане 25 bar и температурен диапазон от -100°C до +185°C
- Цена от 231 EUR без ДДС, като крайната стойност зависи от избрания модел и конфигурация
- Налични конфигурации с възможност за бърза доставка
- Други варианти се предлагат по заявка. Избраният модел, конфигурацията и актуалният срок за доставка се потвърждават с офертата
За приложения, при които се изисква разглобяема конструкция и механичен достъп до пакета пластини, разгледайте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяеми пластинчати топлообменници SFB20
Моделите SFB21 и SFB22 се използват като неразглобяеми пластинчати топлообменници в системи със зададени работни параметри и съвместими флуиди.
- Централни системи за отопление и охлаждане
- ОВК инсталации
- Термопомпени системи
- Хладилни инсталации
- Соларни термални системи
- Охлаждане на масла
- Центрове за данни
- Индустриални процеси
- Морски системи
- Подмяна на съществуващ неразглобяем топлообменник при съвместими габарити, присъединявания и работни параметри
При флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване е по-подходящо да се разгледат Free Flow пластинчати топлообменници или друг тип топлообменник според конкретното приложение.
Имате конкретно приложение?
Изпратете работните параметри, за да получите предложение за подходящ модел, конфигурация, цена, наличност и срок за доставка.
Основни технически характеристики на SonFlow SFB20
- Конструкция и материали: профилирани пластини от неръждаема стомана AISI 316, медно споени във вакуумен процес, без сменяеми уплътнения
- Основни габарити: SFB21: 291 × 114 mm; SFB22: 495 × 114 mm, с дълбочина L1 според броя пластини
- Максимално проектно налягане: 25 bar
- Температурен диапазон: от -100°C до +185°C
- Пластини: профил TL; конфигурации от 11 до 101 пластини
- Присъединявания: ¾″ вътрешна или 1″ тръбна резба ISO 7-R; NPT резби при запитване
- Стандарти и съответствие: EN 13445, PED 2014/68/EU и ASME Section VIII, Div. 1
- Възможни аксесоари: изолационни кожуси, фундаментни опори и монтажни скоби
Посочените стойности за проектно налягане и температурен диапазон са конструктивни граници на моделите и не са достатъчни за техния подбор. Подходящият модел, броят пластини и дълбочината L1 се определят според флуидите, дебитите, входящите и изходящите температури, необходимата топлинна мощност и допустимия пад на налягане. След проверка на работните параметри в офертата се посочват моделът, броят пластини, типът присъединяване и съответната дълбочина L1.
Запитване за пластинчат топлообменник SFB20
За да подготвим предложение за подходящ модел и конфигурация от серията SFB20, е необходимо да изпратите основните работни параметри на приложението:
- Флуид от страна 1 и страна 2
- Дебит от страна 1 и страна 2
- Входящи и изходящи температури от двете страни
- Необходима топлинна мощност, ако е известна
- Работно налягане
- Допустим пад на налягане
- Предпочитан тип присъединяване
- Информация за приложението
- Информация дали става въпрос за нова система или подмяна
При подмяна на съществуващ топлообменник изпратете снимка на заводската табелка, габаритните размери и информация за присъединяванията.
Предоставените параметри се използват за определяне на подходящ модел, брой пластини и конфигурация и за изготвяне на търговско предложение.

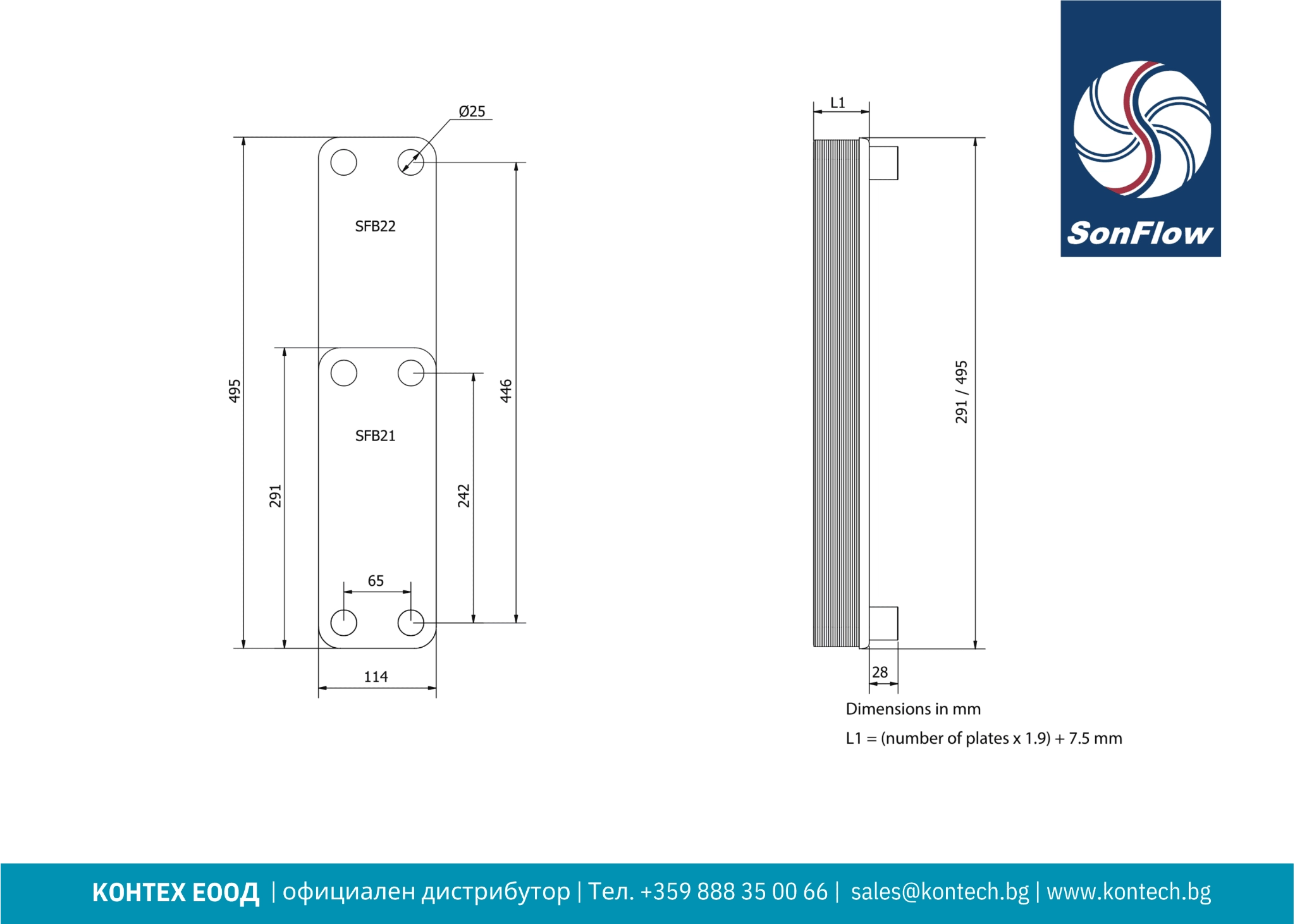

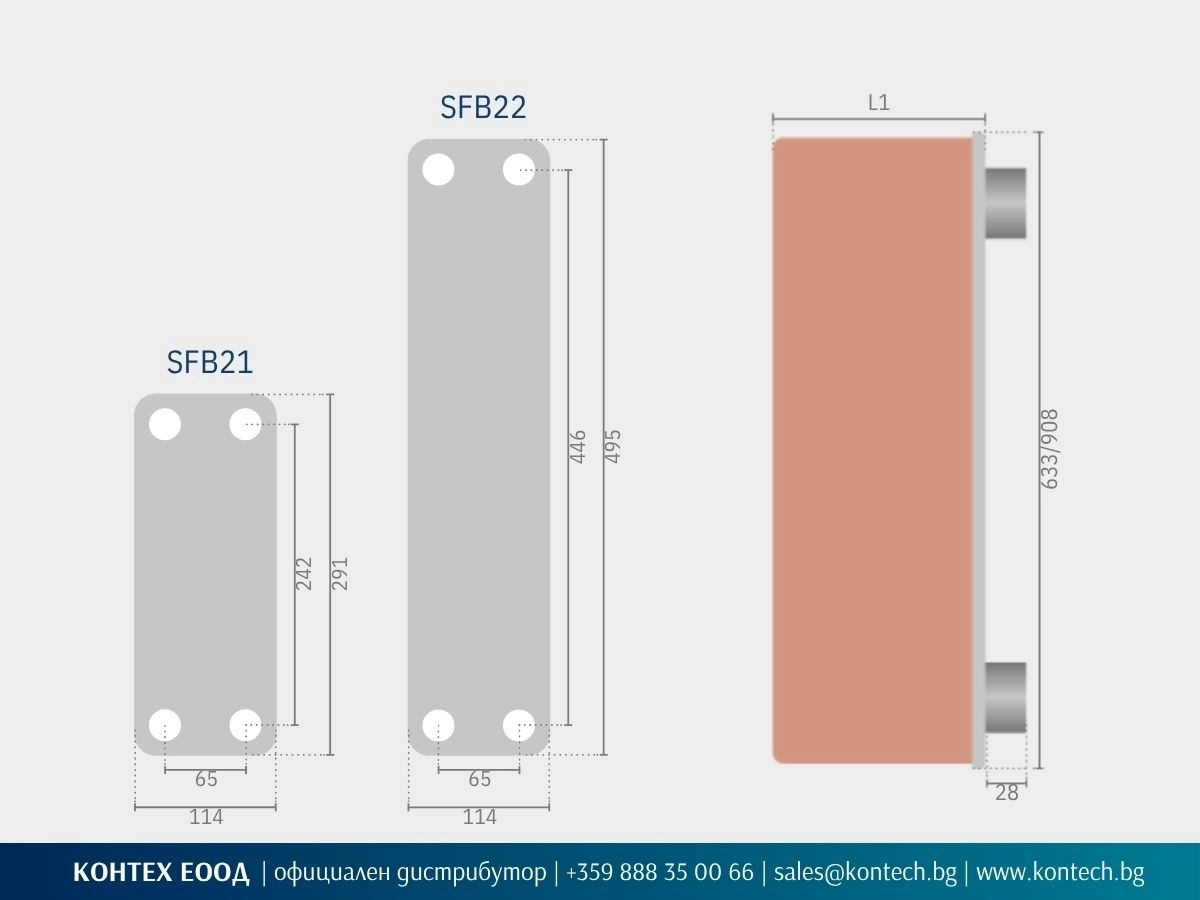

Технически чертеж и основни размери на SonFlow SFB20
Технически данни за SFB21
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB20 |
| Модел |
SFB21 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
25 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
¾″ вътрешна тръбна резба 1″ тръбна резба ISO 7-R |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101 |
| Габаритна формула |
L1 = N × 1,9 + 7,5 mm |
| Основни габарити |
A: 291 mm (A = височина) B: 114 mm (B = ширина) C: 242 mm (C = вертикално междуосово разстояние) D: 65 mm (D = хоризонтално междуосово разстояние) E: 28 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Технически данни за SFB22
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB20 |
| Модел |
SFB22 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
25 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
¾″ вътрешна тръбна резба 1″ тръбна резба ISO 7-R |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101 |
| Габаритна формула |
L1 = N × 1,9 + 7,5 mm |
| Основни габарити |
A: 495 mm (A = височина) B: 114 mm (B = ширина) C: 446 mm (C = вертикално междуосово разстояние) D: 65 mm (D = хоризонтално междуосово разстояние) E: 28 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Посочените данни са стандартни технически характеристики за SonFlow SFB21 и SonFlow SFB21.
Техническите данни са базирани на продуктова информация от SonFlow A/S, актуална към 11.2025 г. Производителят си запазва правото да променя техническите спецификации без предизвестие.
Определени конфигурации на SFB21 са налични на склад с възможност за бърза доставка. При необходимост от друг брой пластини, профил или тип присъединяване апаратът може да бъде заявен за производство. Ориентировъчният срок при такава поръчка е около 4 седмици. Конкретната цена, актуалната наличност и срокът за доставка се потвърждават с офертата.
Други SFB модели
Често задавани въпроси за SonFlow SFB20
Какви модели включва серията топлообменници SFB20?
Серията SonFlow SFB20 включва два самостоятелни модела: SFB21 и SFB22. Всеки е с ширина на корпуса 114 mm и хоризонтално междуосово разстояние 65 mm. Всеки модел има собствени габаритни размери.
За какви приложения се използва SFB20?
Моделите от серията SFB20 се използват в ОВК, отоплителни, охладителни, термопомпени, хладилни, соларни и индустриални системи при съвместими флуиди и работни параметри.
Достатъчна ли е само топлинната мощност?
Не. За определяне на подходящ модел и конфигурация са необходими също флуидите, дебитите, входящите и изходящите температури, работното налягане и допустимият пад на налягане.
Какъв е температурният диапазон?
Температурният диапазон на моделите SFB21 и SFB22 е от -100°C до +185°C.
Какви присъединявания се предлагат?
Серията SFB20 се предлага с ¾″ вътрешна тръбна резба и 1″ тръбна резба ISO 7-R.
Какво е проектното налягане на SFB20?
Моделите SFB21 и SFB22 се предлагат с проектно налягане 25 bar.
Колко струва SonFlow SFB20?
Цената на SonFlow SFB20 започва от 231 EUR без ДДС. Посочената стойност е ориентировъчна и не е обвързваща оферта. Крайната цена зависи от конфигурацията и се потвърждава с оферта.
Има ли налични конфигурации?
Определени конфигурации от серията SFB20 са налични с възможност за бърза доставка. Избраният модел, конфигурацията и актуалният срок за доставка се потвърждават с офертата.
Данни необходими за оферта?
Необходими са флуидите, дебитите, входящите и изходящите температури от двете страни, топлинната мощност, работното налягане, допустимият пад на налягане, присъединяване.
Запитване за оферта
Посочете основните технически параметри на приложението, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB21 или SFB22. След преглед на данните ще получите предложение за подходящ модел и конфигурация, цена, наличност и срок за доставка.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S.
SonFlow SFB20 е част от продуктовата линия медноспоени неразглобяеми пластинчати топлообменници. Серията включва моделите SFB21 и SFB22 с пластини от неръждаема стомана AISI 316, медна спойка, проектно налягане 25 bar и профил на пластините TL. Моделите са предназначени за професионални ОВК, отоплителни, охладителни, хладилни, термопомпени и индустриални приложения, когато работните параметри и използваните флуиди са съвместими с техническите характеристики на апарата.
КОНТЕХ предоставя оферти според подадените технически параметри. Избраният модел, конфигурацията, цената, наличността и срокът за доставка се потвърждават с офертата.
