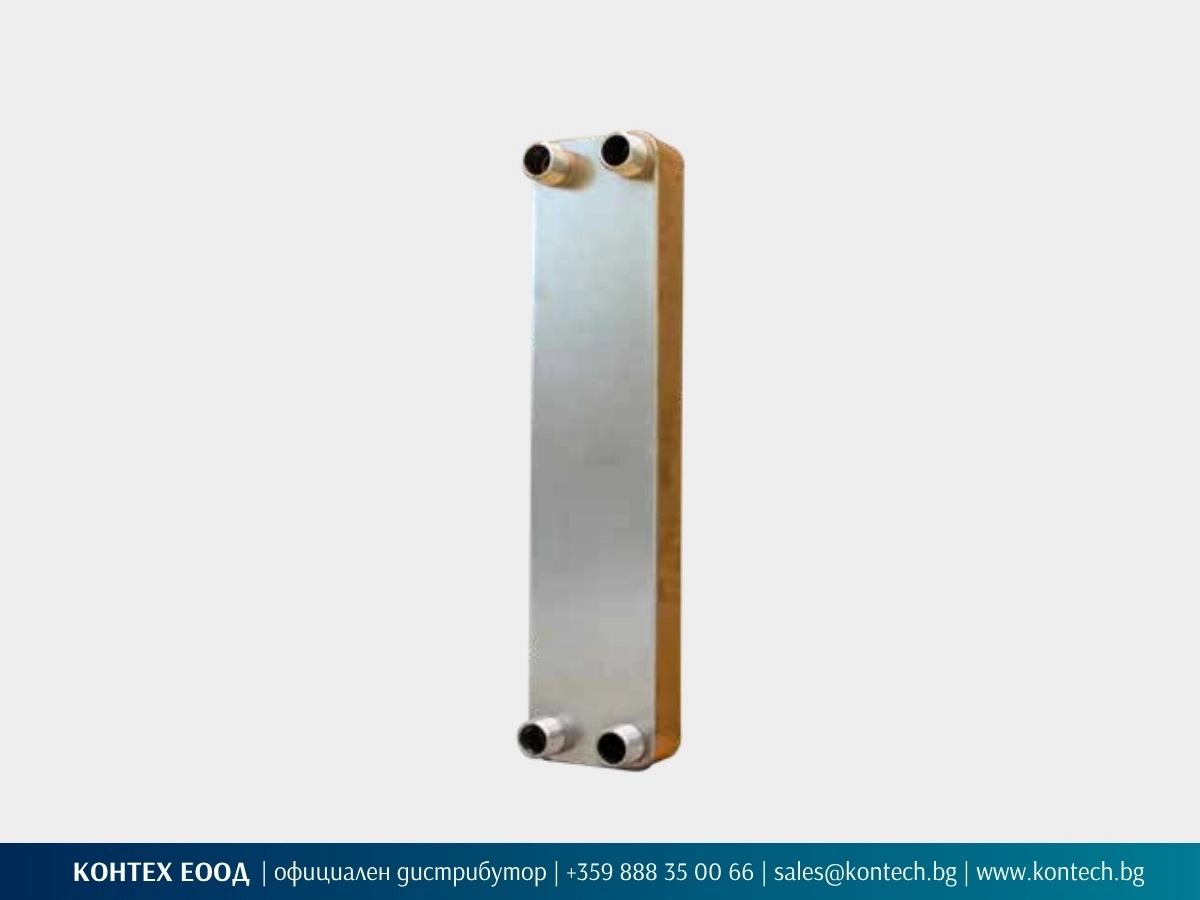

Неразглобяем пластинчат топлообменник SonFlow SFB25
КОНТЕХ е официален дистрибутор на SonFlow A/S за България, Гърция, Кипър и Румъния. SonFlow SFB25 е компактен неразглобяем пластинчат топлообменник с пластини от неръждаема стомана AISI 316, медноспоена конструкция и максимално проектно налягане 25 bar. Определени конфигурации са налични за бърза доставка.
Компактен неразглобяем пластинчат топлообменник за ОВК приложения
SonFlow SFB25 е предназначен за професионални ОВК, термопомпени, отоплителни, охладителни и индустриални приложения с дефинирани работни параметри и съвместими флуиди. Топлообменникът е изграден от пакет релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес.
Компактните габарити правят модела подходящ за инсталации с ограничено монтажно пространство, както и за подмяна на съществуващ топлообменник след потвърждение на размерите, присъединяванията и работните параметри.
Максималното проектно налягане на SFB25 е 25 bar. Моделът се предлага с профил на пластините TL, TM или TK и с различен брой пластини. Присъединяванията са ¾″ вътрешна тръбна резба ISO7-R или 1″ тръбна резба ISO7-R. NPT резби се предлагат при запитване. Приложимостта на SFB25 се проверява според флуидите, дебитите, входящите и изходящите температури, необходимата топлинна мощност и допустимия пад на налягане.
В продуктовата линия SonFlow SFB моделът се отличава с конкурентна цена в своя размерен клас. Цената на SonFlow SFB25 започва от 165 евро без ДДС. Крайната цена зависи от броя пластини, профила на пластините, типа присъединяване и условията за доставка.
Определени варианти на SFB25 са налични за бърза доставка. При необходимост от друг брой пластини, профил или тип присъединяване апаратът може да бъде поръчан за производство според техническите параметри на приложението. Ориентировъчният срок при такава поръчка е около 4 седмици.
Изпратете запитване за потвърждение на цена, наличност и срок за доставка според зададените технически параметри.
SFB25 е част от продуктовата линия неразглобяеми пластинчати топлообменници SonFlow.
Предимства при подбор и доставка на SonFlow SFB25
SonFlow SFB25 съчетава компактни габарити, възможност за подбор според параметрите на приложението и конкурентна цена в своя размерен клас. Основните предимства на модела при подбор и доставка са:
-
Компактни габарити, подходящи за ограничено монтажно пространство и подмяна на съществуващ топлообменник след проверка на размерите и присъединяванията
-
Възможност за подбор чрез различни профили и брой пластини според необходимата топлинна мощност и допустимия пад на налягане
-
Различни варианти на резбово присъединяване според изискванията на тръбната система
-
Конкурентна цена в този размерен клас: цените започват от 165 евро без ДДС и зависят от броя пластини, профила и типа присъединяване
-
Налични варианти с възможност за бърза доставка
-
Друг брой пластини, профил или тип присъединяване могат да бъдат заявени за производство. Приблизителният срок за такава поръчка е около 4 седмици
За приложения, при които се изисква разглобяема конструкция и механичен достъп до пакета пластини, вижте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяем пластинчат топлообменник SFB25
SonFlow SFB25 се използва за топлообмен течност към течност с чисти и съвместими флуиди, когато са важни компактните размери и работата при ясно зададени параметри.
-
Централни системи за отопление и охлаждане
-
ОВК инсталации
-
Термопомпени системи
-
Хладилни инсталации
-
Соларни термални системи
-
Охлаждане на масла
-
Морски системи
-
Центрове за данни
-
Индустриални процеси
-
Подмяна на съществуващ топлообменник
SonFlow SFB25 не се препоръчва за флуиди с твърди частици, влакна, висок вискозитет или нееднороден състав. За такива приложения разгледайте Free Flow пластинчати топлообменници.
Имате проект?
Получете цена, наличност и срок за доставка.
Основни технически характеристики на SonFlow SFB25
- Конструкция и материали: профилирани пластини от неръждаема стомана AISI 316, медно споени във вакуумен процес, без сменяеми уплътнения
- Основни габарити: 526 × 119 mm, с дължина L1 според броя пластини
- Максимално проектно налягане: 25 bar
- Температурен диапазон: от -100°C до +185°C
- Профили на пластините: TL, TM или TK
- Присъединявания: ¾″ вътрешна или 1″ тръбна резба ISO7-R; NPT резби при запитване
- Стандарти и съответствие: EN 13445, PED 2014/68/EU и ASME Section VIII, Div. 1
-
Възможни аксесоари: изолационни кожуси, фундаментни опори и монтажни скоби
Посочените стойности за проектно налягане и температурен диапазон са конструктивни граници на модела и не са достатъчни за неговия подбор. Профилът, броят пластини и дължината L1 се определят според флуидите, дебитите, входящите и изходящите температури, необходимата топлинна мощност и допустимия пад на налягане. След проверка на работните параметри в офертата се посочват профилът, броят пластини, типът присъединяване и съответната дължина L1.
Данни за оферта за SFB25
За да получите оферта за SonFlow SFB25, изпратете основните работни параметри на приложението:
-
Флуид от страна 1 и страна 2
-
Дебит от страна 1 и страна 2
-
Входящи и изходящи температури от страна 1 и страна 2
-
Необходима топлинна мощност, ако е известна
-
Работно налягане
-
Проектно налягане, ако е известно
-
Допустим пад на налягане
- Присъединяване
-
Информация дали топлообменникът е за нова инсталация или за подмяна
Въз основа на предоставените параметри изготвяме оферта за конкретен топлообменник. При подмяна на съществуващ топлообменник изпратете снимки на табелата и присъединяванията.

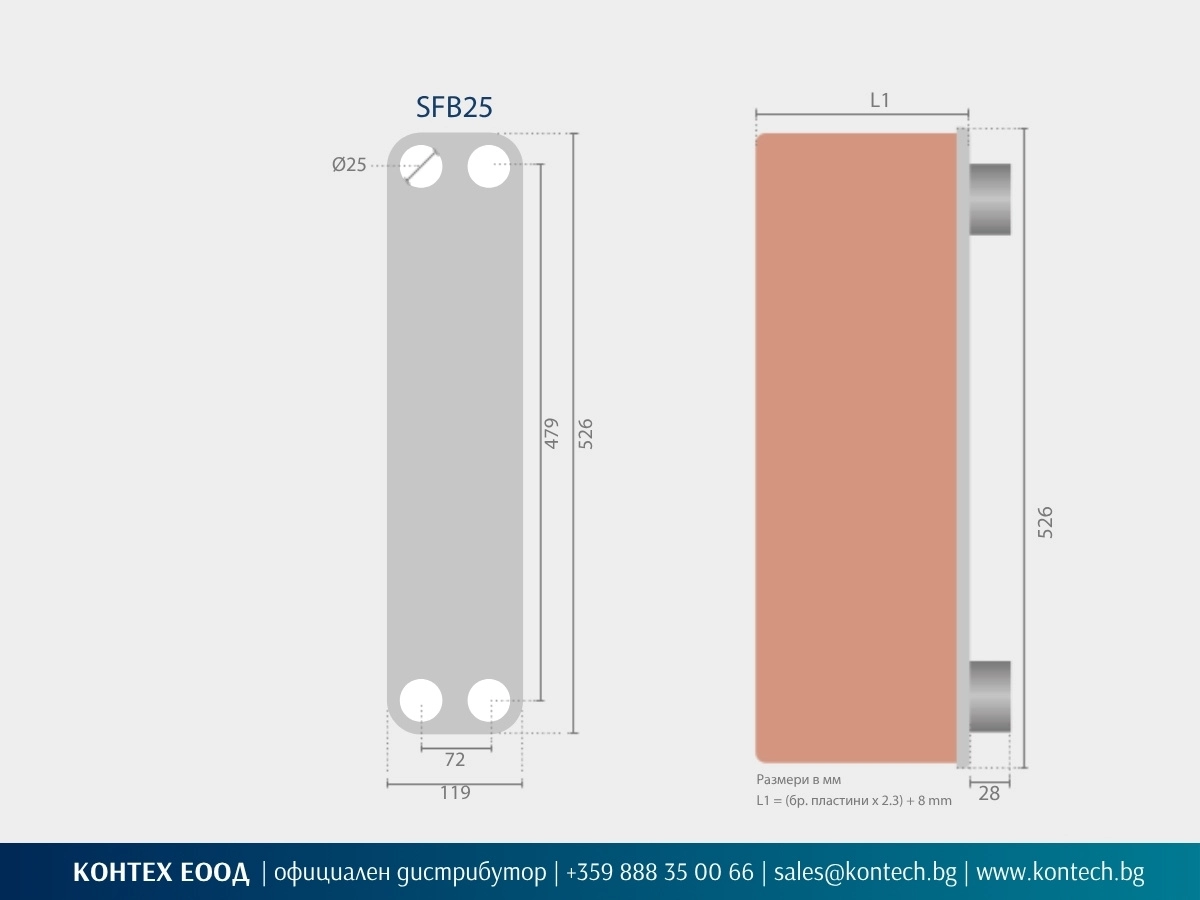

Технически чертеж и основни размери на SonFlow SFB25
Технически данни за SFB25
| Параметър | Данни |
| Тип конструкция |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB25 |
| Модел |
SFB25 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Максимално проектно налягане |
25 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти и съответствие |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
¾” вътрешна тръбна резба ISO7-R 1” тръбна резба ISO7-R NPT резба при запитване |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101 |
| Габаритна формула |
L1 = N x 2.3 + 8 mm (N = брой пластини) |
| Основни габарити |
A: 526 mm (A = височина) B: 119 mm (B = ширина) C: 479 mm (C = вертикално междуосово разстояние) D: 72 mm (D = хоризонтално междуосово разстояние) E: 28 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори Монтажни скоби |
Посочените данни са стандартни технически характеристики за SonFlow SFB25.
Техническите данни са базирани на продуктова информация от SonFlow A/S, актуална към 11.2025 г. Производителят си запазва правото да променя техническите спецификации без предизвестие.
Определени конфигурации на SFB25 са налични на склад с възможност за бърза доставка. При необходимост от друг брой пластини, профил или тип присъединяване апаратът може да бъде заявен за производство. Ориентировъчният срок при такава поръчка е около 4 седмици. Конкретната цена, актуалната наличност и срокът за доставка се потвърждават с офертата.
Други модели в серията SonFlow SFB
Често задавани въпроси за SonFlow SFB25
Какво представлява SonFlow SFB25?
SonFlow SFB25 е компактен неразглобяем пластинчат топлообменник с пластини от неръждаема стомана AISI 316 и медноспоена конструкция без сменяеми уплътнения.
За какви приложения се използва SFB25?
SFB25 се използва за топлообмен течност към течност в ОВК, отоплителни, охладителни, термопомпени, хладилни и индустриални системи с чисти флуиди.
Колко струва SonFlow SFB25?
Цената на SonFlow SFB25 започва от 165 евро без ДДС. Посочената стойност не представлява обвързваща оферта. Конкретната цена зависи от броя пластини, профила, присъединяванията и условията за доставка.
Има ли наличност и какъв е срокът за доставка?
Определени конфигурации на SFB25 са налични за бърза доставка. Други конфигурации могат да бъдат поръчани за производство според параметрите на приложението. Актуалната наличност и срокът се потвърждават с офертата.
Достатъчна ли е само топлинната мощност?
Не. Само топлинната мощност не е достатъчна за изготвяне на оферта за конкретен топлообменник. Необходими са също флуидите, дебитите, входящите и изходящите температури, работното налягане и допустимият пад на налягане.
Какви данни са необходими за оферта?
Необходими са флуидите, дебитите, входящите и изходящите температури от двете страни, топлинната мощност, работното и проектното налягане и допустимият пад на налягане.
Може ли SFB25 да се използва за подмяна на съществуващ топлообменник?
Да, когато размерите, присъединяванията и работните параметри са съвместими. При запитване изпратете също и снимка на заводската табелка и присъединяванията на съществуващия топлообменник.
Подходящ ли е неразглобяем пластинчат топлообменник SFB25 за замърсени флуиди?
Не се препоръчва за флуиди с твърди частици, влакна, висок вискозитет или нееднороден състав. За такива приложения разгледайте Free Flow пластинчати топлообменници.
Запитване за оферта
Посочете основните технически параметри на проекта, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB25. Попълнете необходимите данни във формата по-долу и натиснете бутона „Изпрати“.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S за България, Гърция, Кипър и Румъния.
Топлообменниците SonFlow са проектирани в Дания и са предназначени за професионални ОВК и индустриални приложения. SonFlow SFB25 е подходящ за приложения, при които са важни компактната конструкция, ефективният топлообмен и ясно зададените работни параметри.
Конкретната конфигурация, цената, наличността и срокът за доставка за SonFlow SFB25 се потвърждават според техническите параметри на приложението.
