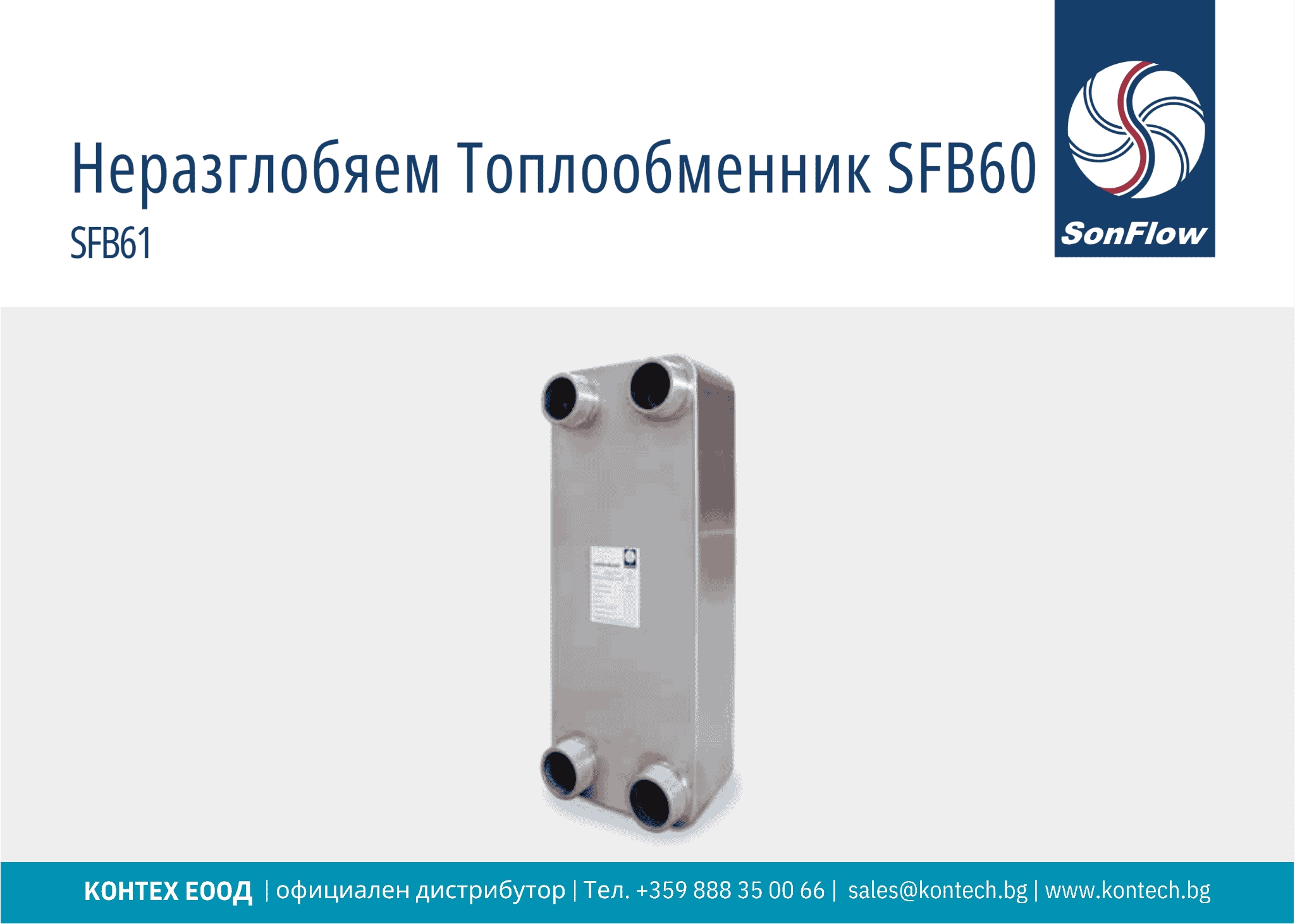

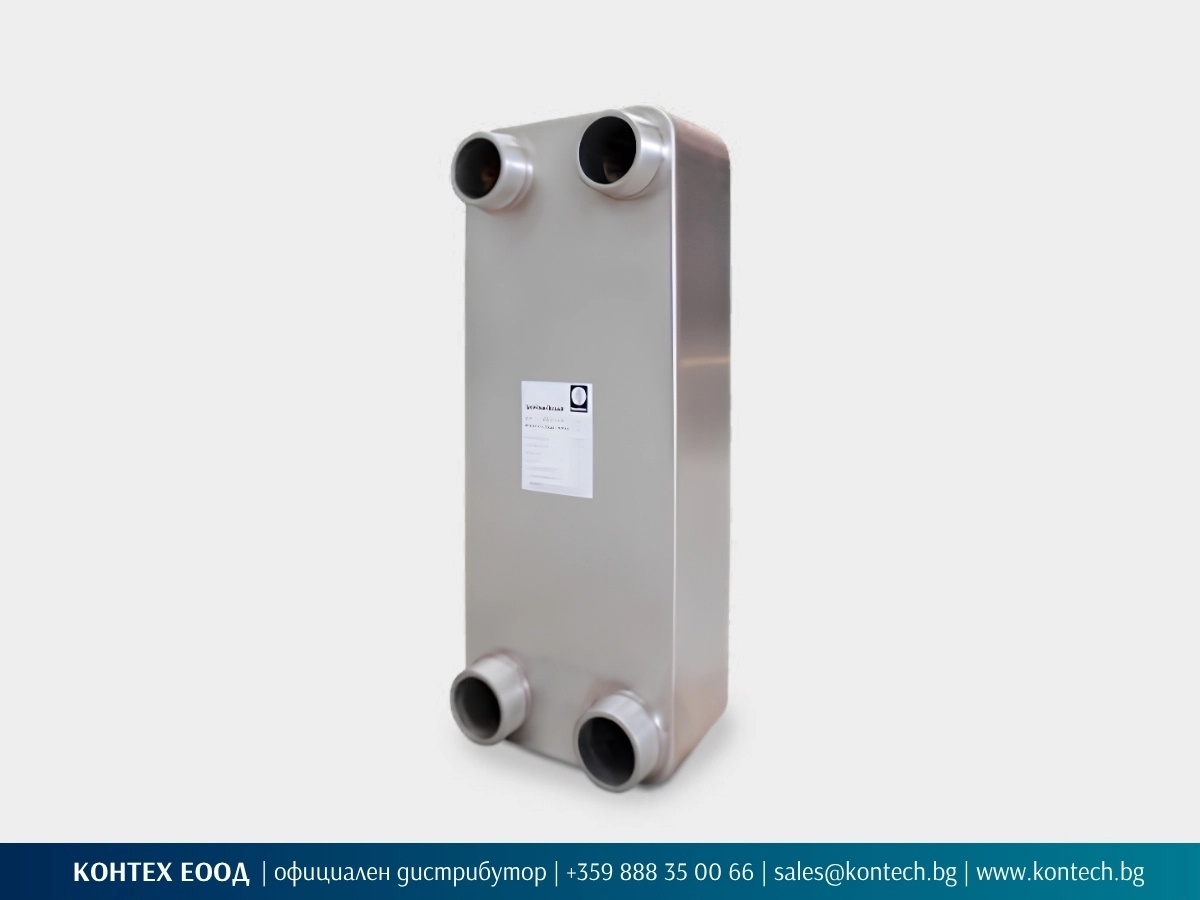

Неразглобяем пластинчат топлообменник SonFlow SFB60
КОНТЕХ, официален дистрибутор на SonFlow A/S, доставя SonFlow SFB60 за професионални приложения в България. SFB60 е серия неразглобяеми пластинчати топлообменници, представена чрез модел SFB61. Моделът се използва при приложения за топлообмен течност към течност, когато са важни компактна конструкция, подходяща конфигурация и работа при зададени температури и налягания.
Неразглобяем пластинчат топлообменник за ОВК, термопомпи и индустриални системи
Серията SonFlow SFB60 е част от продуктовата линия неразглобяеми пластинчати топлообменници SonFlow и включва модел SFB61. Моделът е предназначен за професионални ОВК, хладилни, термопомпени, отоплителни, охладителни и индустриални приложения, при които са важни компактна конструкция, подходяща конфигурация и работа при зададени параметри.
Конструкцията е медноспоена и без сменяеми уплътнения. Топлообменникът е изграден от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява компактна конструкция с голяма топлообменна повърхност спрямо габаритните размери на апарата.
Топлообменниците от серията SFB60 могат да се използват както в нови инсталации, така и при подмяна на съществуващи апарати. Предлагат се във варианти за проектно налягане 16 bar, 25 bar и 40 bar, с няколко типа присъединявания и възможност за изпълнение с профил TL, TM или TK според приложението.
SonFlow SFB61 е пълен габаритен и присъединителен аналог на SL140 при съответстващи работни параметри. Това го прави практичен избор при подмяна на съществуващ SL140, когато трябва да се запазят габаритите и присъединяванията на инсталацията. Определени конфигурации на SFB61 са налични на склад с възможност за бърза доставка. Изпратете запитване за потвърждение на актуална наличност и срок за конкретната конфигурация.
SFB60 е част от серията неразглобяеми пластинчати топлообменници SonFlow.
Защо проектанти, изпълнители и търговски екипи избират SonFlow SFB60
SonFlow SFB61 е неразглобяем пластинчат топлообменник, който се отличава с комбинация от съвместимост при подмяна, избор на проектно налягане и няколко варианта на присъединяване. Основни отличителни характеристики:
-
Пълен габаритен и присъединителен аналог на SL140 при съответстващи работни параметри
-
Възможност за проектно налягане 16 bar, 25 bar или 40 bar
-
Присъединявания 2” и 2½” тръбна резба
-
Варианти с присъединявания Ø54,2 mm и Ø70,2 mm тръба за спояване
-
Възможност за изпълнение с профил TL, TM или TK според приложението
-
Компактна медноспоена конструкция без сменяеми уплътнения
-
Пластини от неръждаема стомана AISI 316
-
Температурен диапазон от -100°C до 185°C
За приложения, при които се изисква разглобяема конструкция и механичен достъп до пакетът пластини, разгледайте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяем пластинчат топлообменник SFB60
Моделът SFB61 от серията SonFlow SFB60 се използва при приложения за топлообмен течност към течност, при които са важни компактна конструкция, подходяща конфигурация и работа при зададени параметри.
- Централни системи за отопление и охлаждане
-
ОВК инсталации
-
Термопомпени системи
-
Хладилни инсталации
-
Соларни термални системи
-
Индустриални процеси
-
Морски системи
-
Центрове за данни
-
Охлаждане на масла
-
Подмяна на съществуващ топлообменник
SonFlow SFB61 не е подходящ за флуиди с твърди частици, влакна или нееднороден състав. За индустриални процеси със замърсени, вискозни или съдържащи частици флуиди, разгледайте също Free Flow пластинчати топлообменници.
Имате проект?
Получете цена, наличност и срок за доставка.
Основни технически характеристики на SonFlow SFB60
-
Модел: SFB61
-
Тип: неразглобяем пластинчат топлообменник
-
Конструкция: медноспоена
-
Материал на пластините: неръждаема стомана AISI 316
-
Материал на спойката: мед
-
Проектно налягане: 16 bar, 25 bar или 40 bar
-
Работна температура: от -100°C до 185°C
-
Присъединявания: тръбна резба или тръби за спояване
-
NPT резби при запитване
-
Възможност за изпълнение с профил на пластините TL, TM или TK
Посочените характеристики служат като базова техническа рамка за избор на конфигурация SFB61. Окончателното изпълнение се проверява според флуидите, дебитите, входящите и изходящите температури, проектното налягане и допустимия пад на налягане за конкретното приложение.
Запитване за пластинчат топлообменник SFB60
За да получите оферта за SFB61, изпратете работните параметри на приложението. При подмяна на съществуващ апарат, изпратете снимка на заводската табелка.
- Флуид от страна 1 и страна 2
-
Дебит от страна 1 и страна 2
-
Входящи и изходящи температури от страна 1 и страна 2
-
Топлинна мощност, ако е известна
-
Работно налягане
-
Допустим пад на налягане
-
Проектно налягане, ако е известно
Предоставените параметри се използват за избор на подходяща конфигурация и изготвяне на търговско предложение.
Технически данни за SFB60
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB60 |
| Модел |
SFB61 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
16 bar 25 bar 40 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
2” външна тръбна резба ISO7-R |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101, 111, 121, 131, 141, 151, 161, 171, 181, 191, 201 |

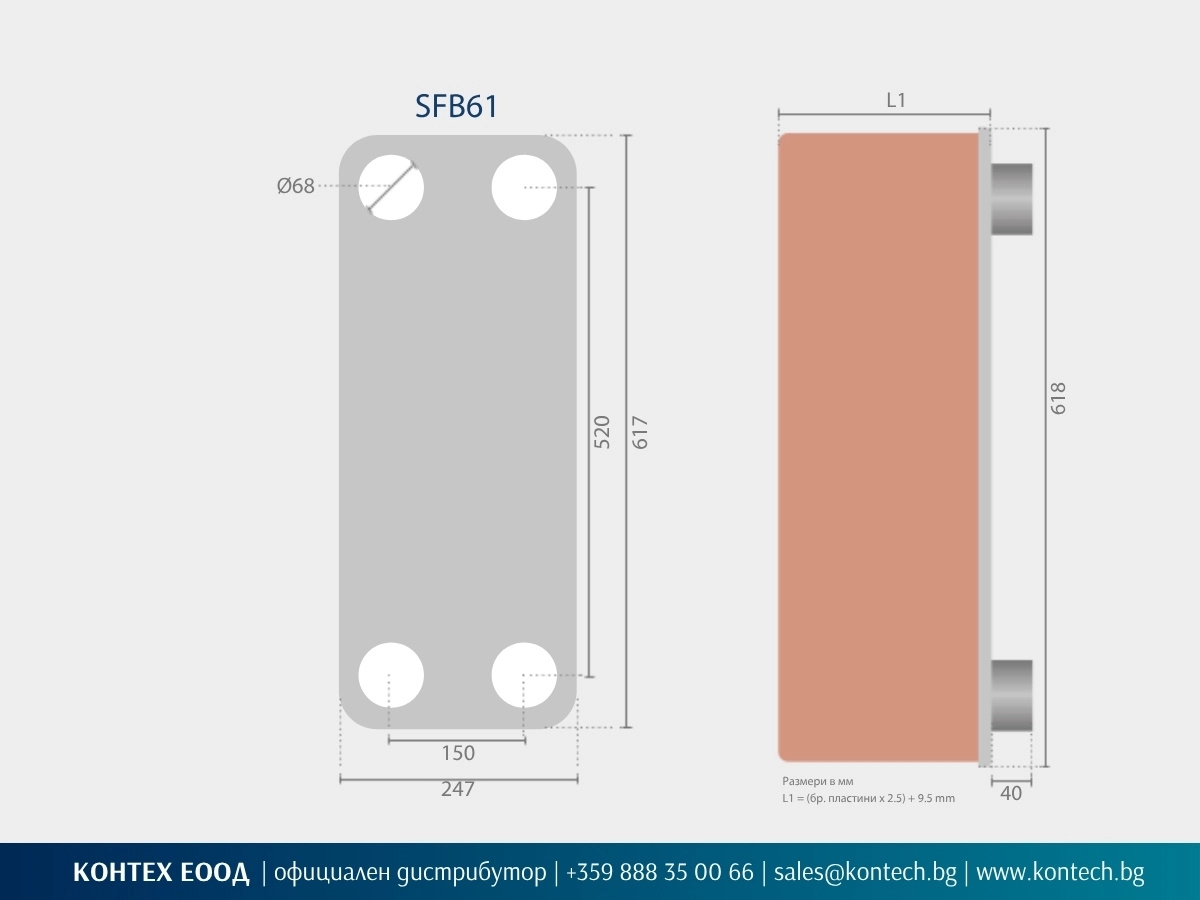

| Габаритна формула |
L1 = N × 2,5 + 9,5 mm, където N е броят на пластините |
| Основни габарити |
A: 617 mm (A = височина) B: 247 mm (B = ширина) C: 520 mm (C = вертикално междуосово разстояние) D: 150 mm (D = хоризонтално междуосово разстояние) E: 40 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Посочените данни са стандартни технически характеристики за SonFlow SFB60.
За конкретна оферта е необходимо да се уточнят работните параметри, типът на флуидите, температурният режим и изискванията към присъединителните връзки.
Техническите данни са базирани на продуктова информация от SonFlow A/S. Производителят си запазва правото да променя спецификациите без предизвестие.
Други SFB модели
Често задавани въпроси за SonFlow SFB60
Какво представлява SonFlow SFB60?
SonFlow SFB60 е серия неразглобяеми пластинчати топлообменници, която включва модел SFB61.
За какви приложения се използва SFB61?
SFB61 се използва при приложения за топлообмен течност към течност в ОВК, термопомпени, хладилни, охладителни и индустриални системи.
Може ли SFB61 да се използва за подмяна на SL140?
Да, SFB61 е пълен габаритен и присъединителен аналог на SL140 при съответстващи работни параметри. При подмяна изпратете снимка на заводската табелка.
Какви данни са нужни за оферта?
Необходими са флуиди, дебити, входящи и изходящи температури, работно налягане, проектно налягане, допустим пад на налягане и топлинна мощност.
Подходящ ли е SFB61 за замърсени флуиди?
Не. За флуиди с твърди частици, влакна, вискозни или силно замърсени среди разгледайте Free Flow пластинчати топлообменници.
Има ли наличност на SFB61?
Определени конфигурации на SFB61 са налични на склад с възможност за бърза доставка. Наличността и срокът се потвърждават според конфигурацията.
Запитване за оферта
Посочете основните технически параметри на проекта, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB61. Попълнете необходимите данни във формата по-долу и натиснете бутона „Изпрати“.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S.
SonFlow SFB60 е част от продуктовата линия неразглобяеми пластинчати топлообменници на SonFlow. Моделът SFB61 е подходящ за професионални приложения в ОВК, хладилни, термопомпени и индустриални системи, както и при подмяна на SL140 при съвместими работни параметри.
Неразглобяемият пластинчат топлообменник SonFlow SFB61 съчетава медноспоена конструкция, компактни габарити и варианти за проектно налягане 16 bar, 25 bar или 40 bar. Това го прави практичен избор за приложения, при които са важни ясните работни параметри, съвместимостта и срокът за доставка.
