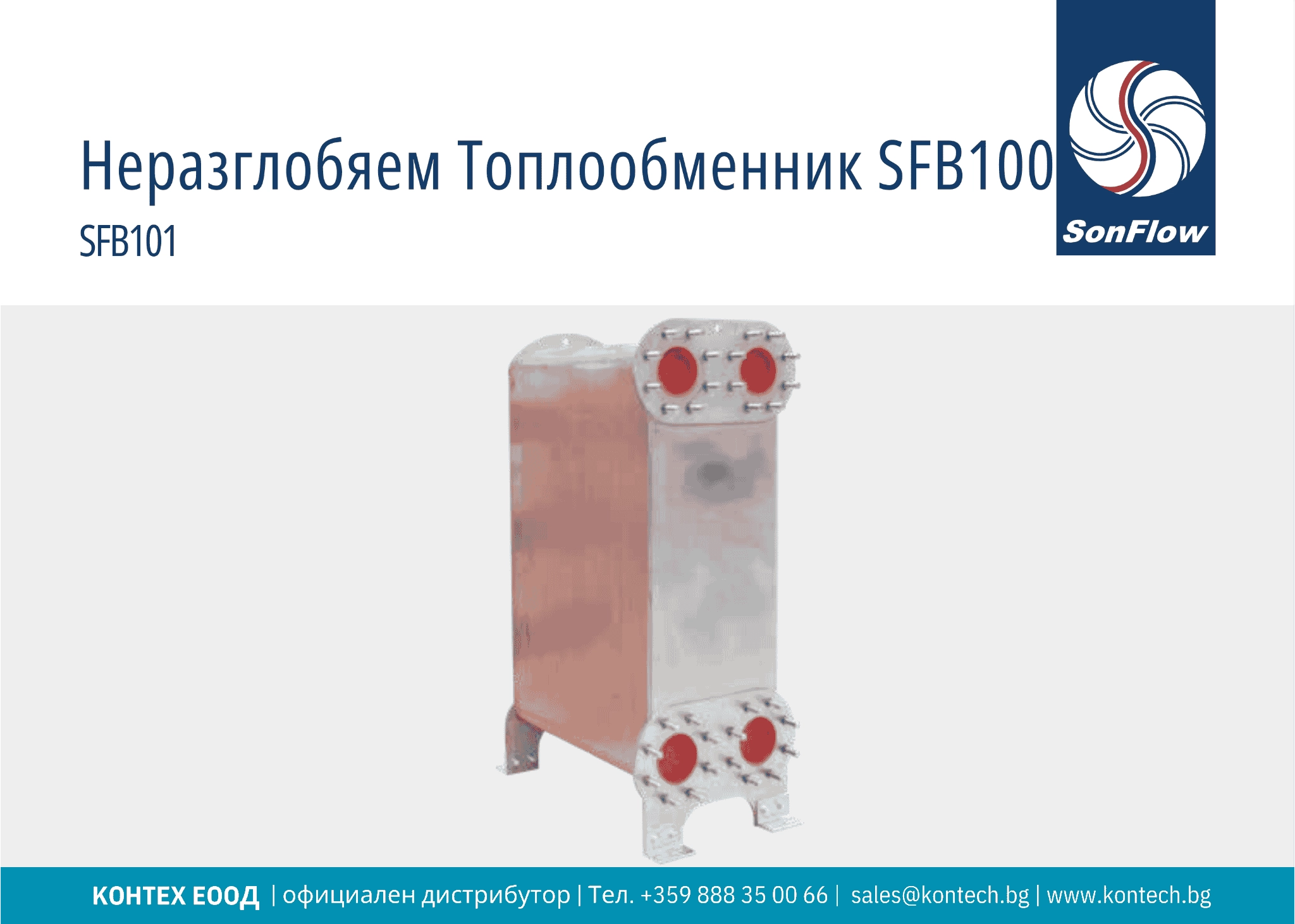

Неразглобяем пластинчат топлообменник SonFlow SFB100
КОНТЕХ е официален дистрибутор на SonFlow A/S и доставя неразглобяеми пластинчати топлообменници SonFlow SFB100 за ОВК, хладилни, термопомпени и индустриални приложения в България, Гърция, Кипър и Румъния. Моделът SFB101 е най-големият в продуктовата линия SFB и се предлага с DN100 фланцови присъединявания за проектно налягане 16 или 25 bar.

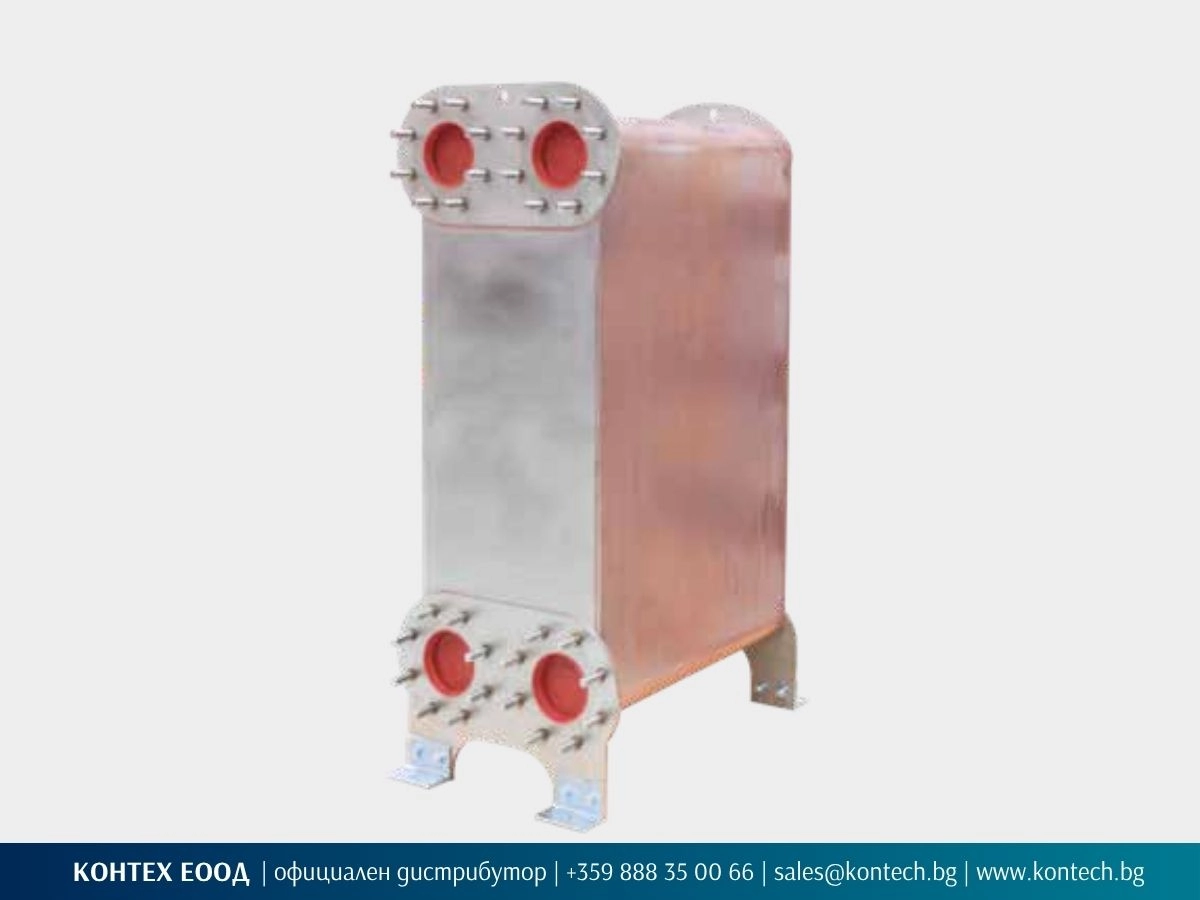

Неразглобяем пластинчат топлообменник за големи ОВК и индустриални системи
Серията SonFlow SFB100 включва един модел: SFB101. Това е най-големият неразглобяем пластинчат топлообменник в продуктовата линия SFB на SonFlow. Предназначен е за професионални ОВК, хладилни, термопомпени, отоплителни, охладителни и индустриални системи с DN100 фланцови присъединявания, като приложимостта и конфигурацията се определят според използваните флуиди и конкретните работни параметри.
SFB101 се предлага с проектно налягане 16 bar или 25 bar, температурен диапазон от -100°C до +185°C и профили на пластините TL, TM или TK. Фланцовите присъединявания са DN100, PN16 или PN25.
Конструкцията е с медна спойка и без сменяеми уплътнения. Топлообменникът е изграден от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява голяма топлообменна повърхност при компактни габарити.
Профилите TL, TM и TK осигуряват различни термохидравлични характеристики и позволяват подбор спрямо необходимото топлопредаване и допустимия пад на налягане. DN100 фланцовите присъединявания могат да бъдат изпълнени с два фланеца върху обща овална плоча или с отделни компактни фланци. Вариантът се избира според разположението на тръбната система и изискванията за монтаж.
SFB101 може да се използва както в нови инсталации, така и при подмяна на съществуващ топлообменник, когато габаритите, фланцовите присъединявания, материалите и работните параметри са съвместими. SFB101 се предлага само по заявка. Избраната конфигурация и актуалният срок за доставка се потвърждават с офертата. Свържете се с нас, за да изпратите запитване за оферта.
SFB100 е част от серията неразглобяеми пластинчати топлообменници SonFlow.
Защо B2B клиенти избират неразглобяем пластинчат топлообменник SonFlow SFB100
SonFlow SFB100 се избира при приложения, в които са необходими DN100 фланцови присъединявания и компактна неразглобяема конструкция. SFB101 е практичен избор както за нови инсталации, така и при подмяна на съществуващ апарат, когато габаритите, присъединяванията и работните параметри са съвместими.
-
Неразглобяемата медно споена конструкция не изисква смяна на уплътнения между пластините.
-
Пластините са изработени от неръждаема стомана AISI 316, а материалът за спояване е мед.
-
Профилите TL, TM и TK позволяват конфигуриране на топлообменника според необходимото топлопреминаване и допустимия пад на налягане.
-
DN100 фланцовите присъединявания улесняват интегрирането на апарата в тръбни системи с по-голям номинален диаметър.
-
Вариантите за проектно налягане 16 и 25 bar позволяват избор според изискванията на конкретната инсталация.
-
Компактната конструкция осигурява увеличена топлообменна повърхност при ограничени габаритни размери.
-
Като допълнително оборудване могат да бъдат заявени Изолационен кожух и опорни крака.
За приложения, при които се изисква разглобяема конструкция, разгледайте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяем пластинчат топлообменник SFB100
SonFlow SFB101 се използва в професионални отоплителни, охладителни и индустриални системи, включително:
- Централизирано отопление и охлаждане
- ОВК системи
- Хладилни инсталации
- Индустриални процеси
- Морски системи
- Центрове за данни
- Термопомпи
- Соларни системи
- Охлаждане на масла
При флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване е по-подходящо да се разгледат Free Flow пластинчати топлообменници или друг тип топлообменници според приложението.
Имате проект или подмяна на топлообменник?
Изпратете параметрите, за да подготвим предложение за подходяща конфигурация.
Основни технически характеристики на SonFlow SFB100
-
Модел: SFB101
-
Тип: неразглобяем пластинчат топлообменник
-
Конструкция: медно споена, без сменяеми уплътнения
-
Материал на пластините: неръждаема стомана AISI 316
-
Материал на спойката: мед
-
Проектно налягане: 16 bar или 25 bar
-
Температурен диапазон: от -100°C до +185°C
-
Присъединявания: DN100 фланци, PN16 или PN25
-
Профил на пластините: TL, TM или TK
-
Варианти на фланцовото присъединяване: два DN100 фланеца върху обща овална плоча или отделни компактни DN100 фланци
-
Стандарти: EN 13445, PED 2014/68/EU и ASME Section VIII, Div. 1
-
Аксесоари: изолационна обшивка и опорни крака
Посочените характеристики служат като базова техническа рамка за избор на конфигурация SFB101. Окончателното техническо решение зависи от флуидите, дебитите, входящите и изходящите температури, проектното налягане и допустимия пад на налягане за конкретното приложение.
Запитване за пластинчат топлообменник SFB100
За да подготвим оферта за пластинчат топлообменник SonFlow SFB101, е необходимо да изпратите основните работни параметри на приложението.
-
Флуид от страна 1 и страна 2
-
Дебит от страна 1 и страна 2
-
Входящи и изходящи температури
-
Топлинна мощност, ако е известна
-
Работно налягане
-
Допустим пад на налягане, ако е известно
-
Проектно налягане, ако е известно
-
Желан тип присъединяване
-
Информация дали става въпрос за нова система или подмяна
При подмяна на съществуващ топлообменник изпратете снимка на табелата и присъединяването.

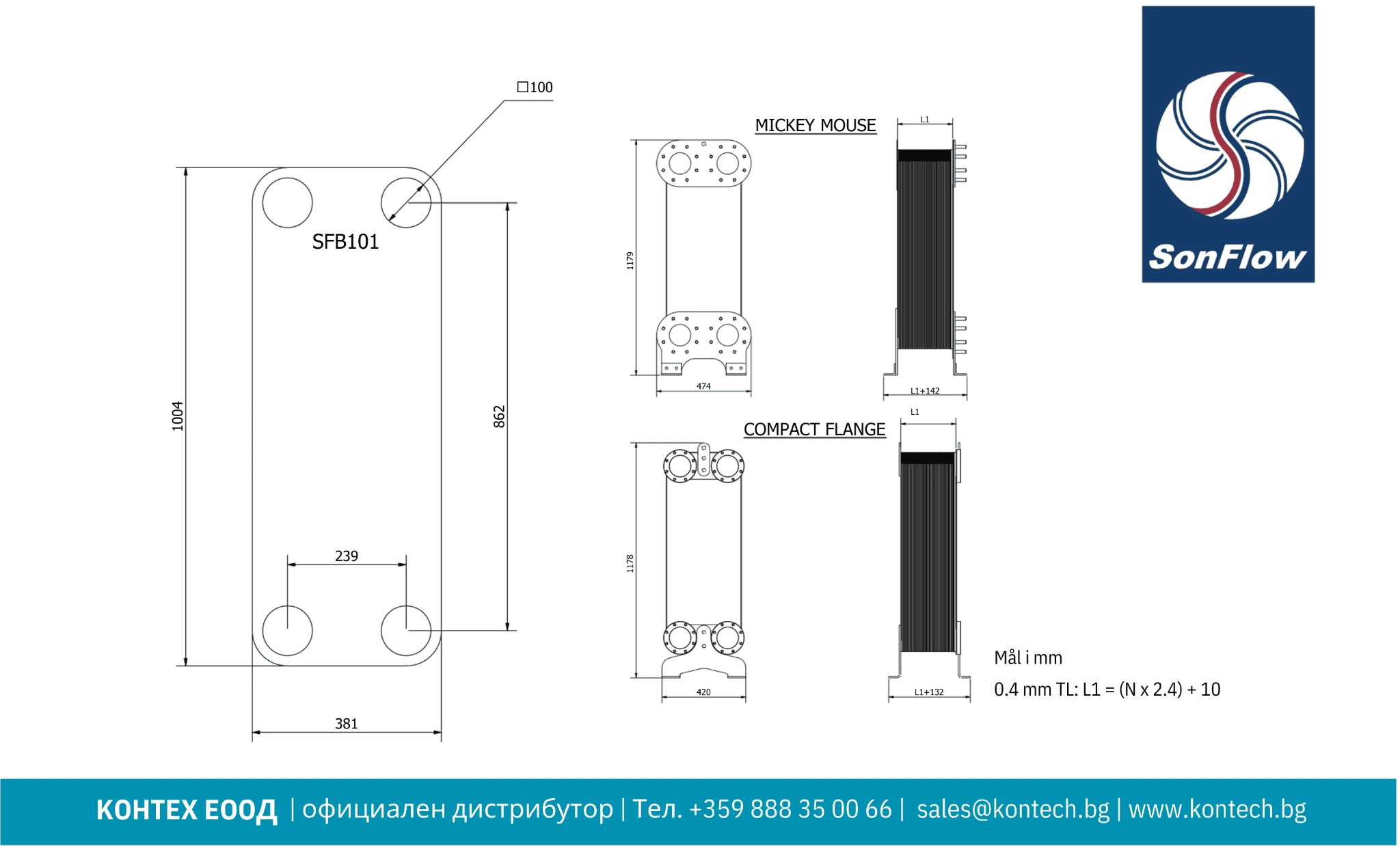

Технически чертеж и основни размери на SonFlow SFB101
Пластинчат топлообменник SFB101 с два варианта на фланцово присъединяване

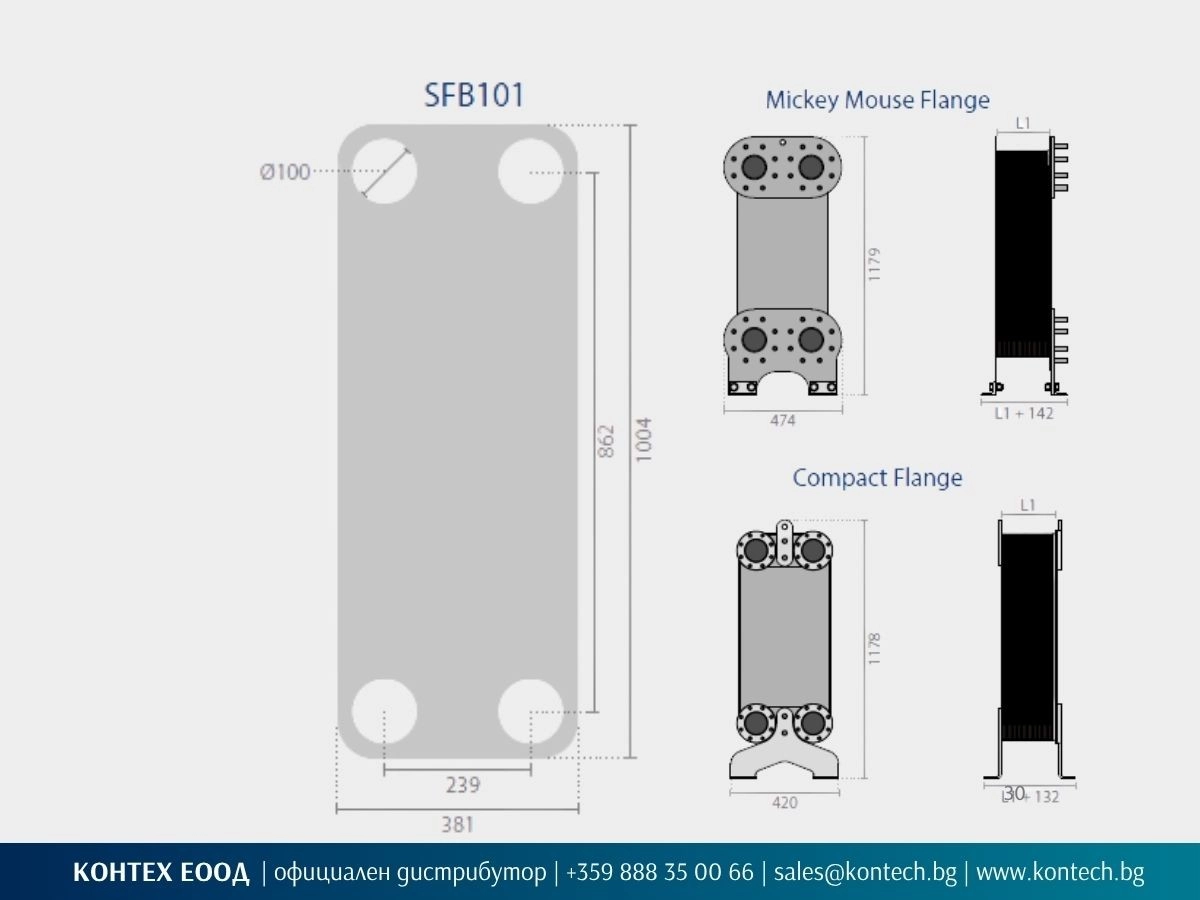

SFB101 се предлага с два конструктивни варианта на DN100 фланцово присъединяване. Изборът между тях зависи от разположението на тръбите и наличното пространство за монтаж. Номиналното налягане PN16 или PN25 се определя според изискванията на системата.
Фланцовите връзки осигуряват стабилно механично присъединяване към тръбната система. Те позволяват топлообменникът да бъде отделен от инсталацията при необходимост от проверка, промиване или сервизни дейности.
Насрещните фланци за присъединяване към тръбната система не са включени в доставката.

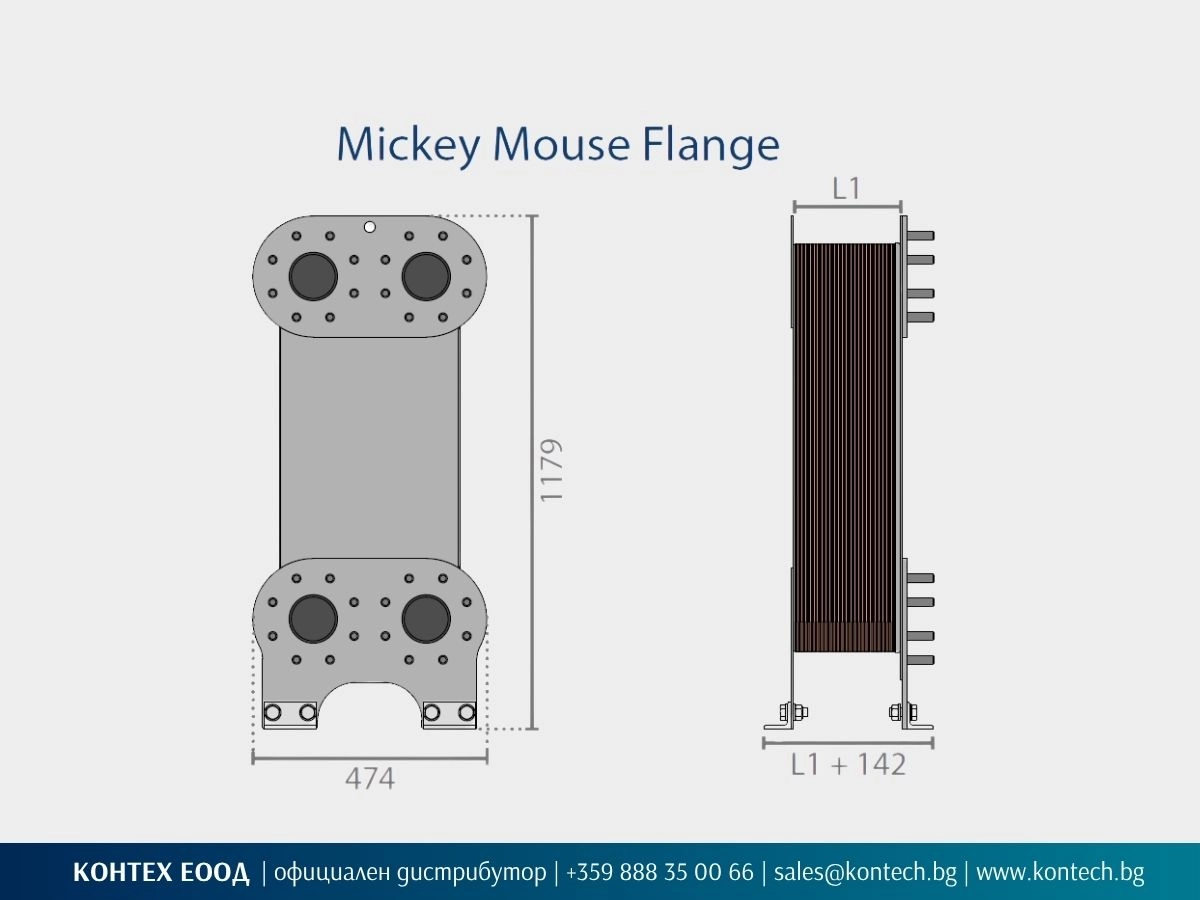

Фланцови присъединявания върху обща овална плоча
Двете DN100 фланцови присъединявания са оформени върху обща овална плоча. В техническата документация на производителя този вариант е обозначен като „Mickey Mouse Flange“.

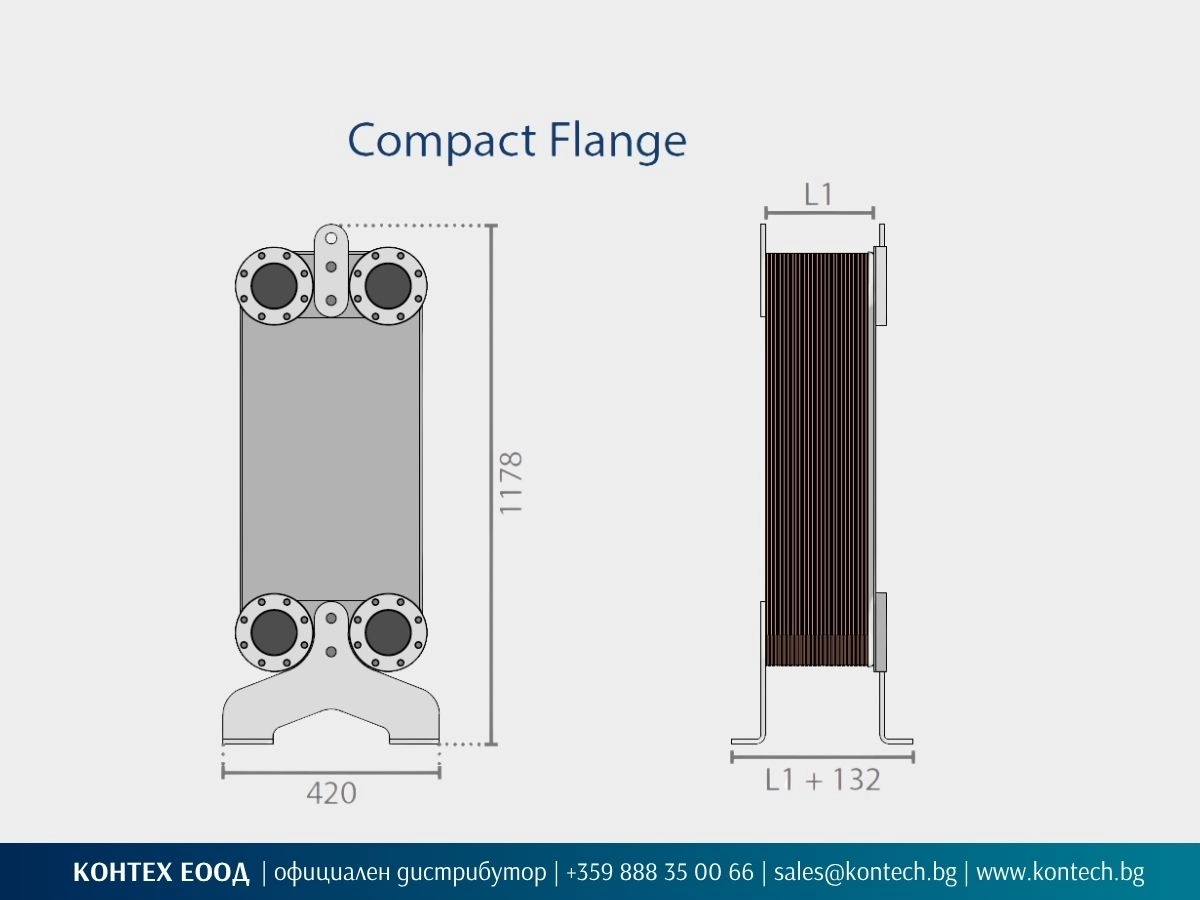

Отделни компактни фланцови присъединявания
Всяко DN100 присъединяване е изпълнено като отделна компактна фланцова връзка. В техническата документация на производителя този вариант е обозначен като "Compact Flange".
Технически данни за SFB100
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB100 |
| Модел |
SFB101 |
| Конструкция |
Медно споена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
16 bar 25 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти и нормативно съответствие |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Тип присъединяване |
Фланцово, DN100, PN16 или PN25 |
| Брой пластини |
11, 21, 31, 41, 51, 61, 71, 81, 91, 101, 111, 121, 131, 141, 151, 161, 171, 181, 191, 201, 211, 221, 231, 241, 251, 261, 271, 281, 291, 301 |
| Габаритна формула |
L1 = N × 2,4 + 10 mm, където N е броят на пластините |
| Основни габарити |
A: 1004 mm (A = височина на корпуса) B: 381 mm (B = ширина на корпуса) C: 862 mm (C = вертикално междуосово разстояние) D: 239 mm (D = хоризонтално междуосово разстояние) E: DN100 (номинален размер на присъединяването) |
| Размери при фланци върху обща овална плоча |
1179 mm (обща височина); 474 mm (обща ширина); L1 + 142 mm (обща дълбочина) |
| Размери при отделни компактни фланци |
1178 mm (обща височина); 420 mm (обща ширина); L1 + 132 mm (обща дълбочина) |
| Аксесоари |
изолационна обшивка; опорни крака |
Посочените размери са по техническия чертеж на SFB101.
Техническите данни са базирани на продуктова информация от SonFlow A/S. Последна актуализация на продуктовата информация: 11.2025 г. Производителят си запазва правото да променя спецификациите без предизвестие.
SFB101 се предлага по заявка. Конфигурацията се определя съгласно техническите параметри на заданието. Срокът за производство и доставка се уточнява при запитване за оферта.
