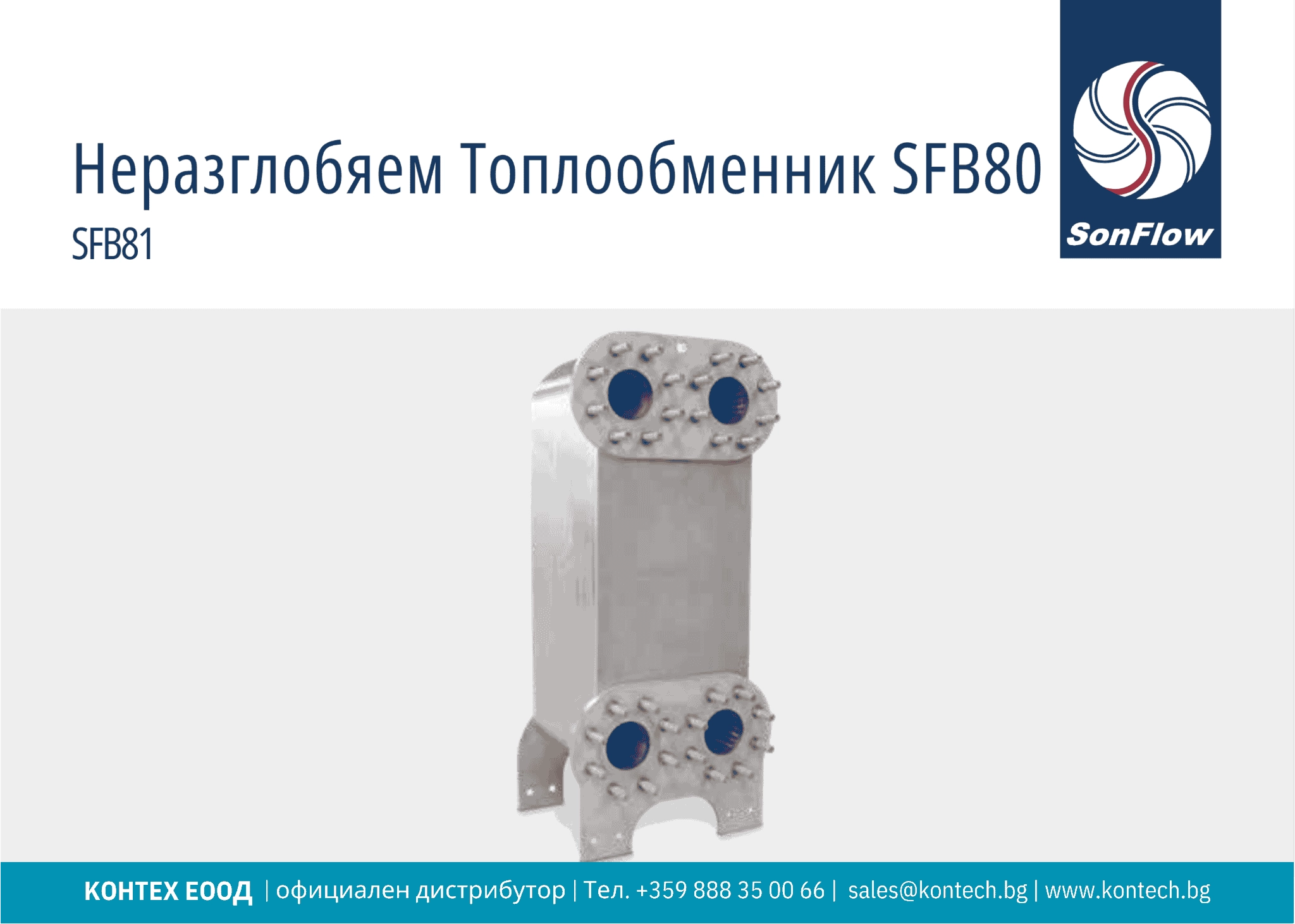

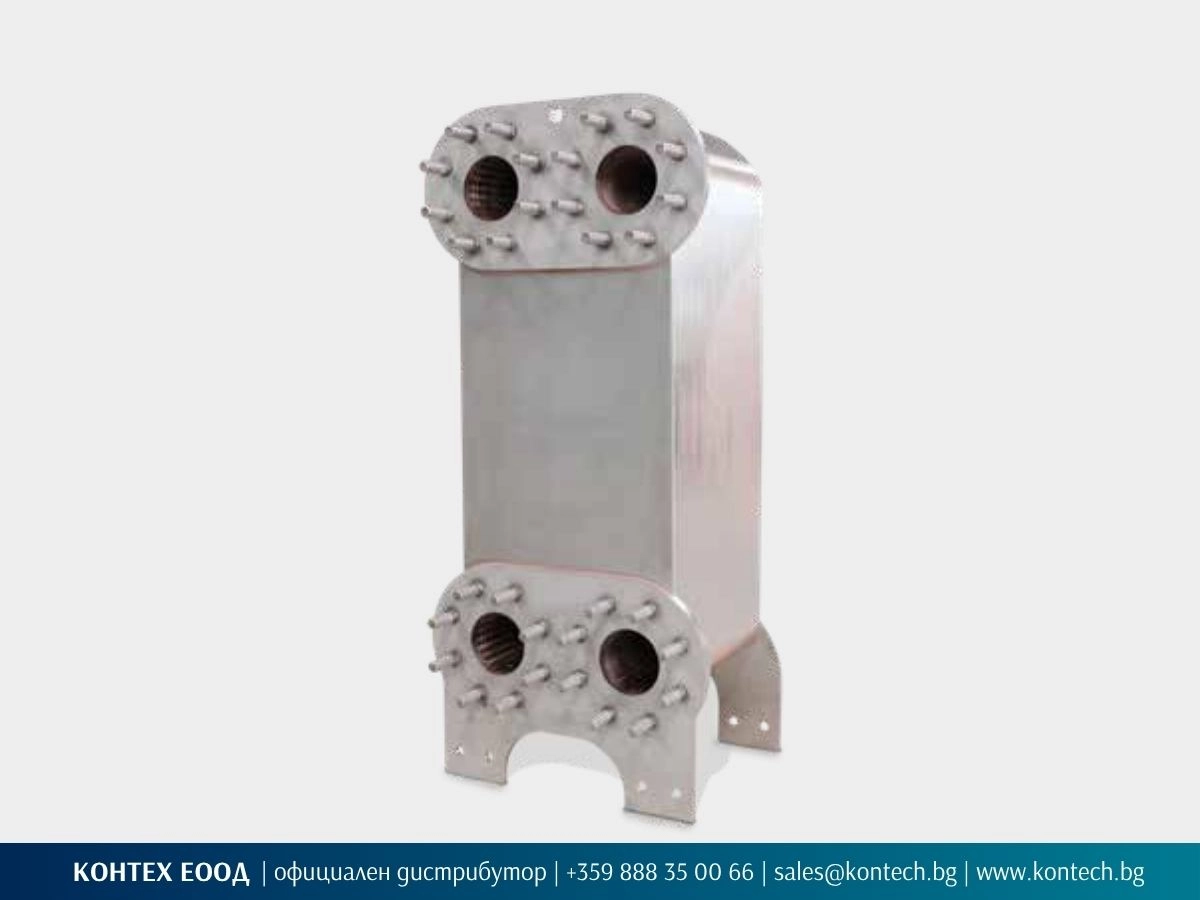

Неразглобяем пластинчат топлообменник SonFlow SFB80
КОНТЕХ е официален дистрибутор на SonFlow A/S и доставя неразглобяеми пластинчати топлообменници SonFlow SFB80 за ОВК, хладилни, термопомпени и индустриални приложения в България, Гърция, Кипър и Румъния. Серията включва модел SFB81 с DN80 / 3″ фланцови присъединявания и конфигурация на пластинния пакет според работните параметри.
Неразглобяем пластинчат топлообменник за големи ОВК и индустриални системи
Серията SonFlow SFB80 е част от продуктовата линия неразглобяеми пластинчати топлообменници SonFlow и включва модел SFB81. Моделът е предназначен за големи ОВК, отоплителни, охладителни, хладилни и индустриални системи, при които са необходими компактна конструкция и DN80 / 3″ фланцови присъединявания.
SFB81 се предлага с проектно налягане 16 bar или 25 bar и профил на пластините TL, TM или TK. Конкретната конфигурация се определя според флуидите, температурите, дебитите, допустимия пад на налягане и изискванията към фланцовите присъединявания.
Конструкцията е с медна спойка и без сменяеми уплътнения. Топлообменникът е изграден от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява голяма топлообменна повърхност при компактни габарити.
SFB81 се предлага с профил на пластините TL, TM или TK, който се избира според приложението и работните параметри. Фланцовите присъединявания са DN80 / 3″, PN16 или PN25 и могат да бъдат изпълнени с обща овална плоча за двата фланеца или с отделни компактни фланци. Изборът между двата варианта позволява изпълнението да се съобрази с изискванията за монтаж и конфигурацията на тръбната система.
SFB81 може да се използва както в нови инсталации, така и при подмяна на съществуващ топлообменник, когато габаритите, фланцовите присъединявания и работните параметри са съвместими. Моделът се доставя по предварителна поръчка според избраната конфигурация. Изпратете запитване за оферта и потвърждение на срока за доставка.
SFB80 е част от серията неразглобяеми пластинчати топлообменници SonFlow.
Защо B2B клиенти избират неразглобяем пластинчат топлообменник SonFlow SFB81
SonFlow SFB81 се избира от B2B клиенти, проектанти и изпълнители при приложения, при които са важни компактният размер, 3” присъединяване и възможността за избор на конфигурация според конкретните работни параметри. Моделът SFB81 е практичен избор както за нови системи, така и при подмяна на съществуващи топлообменници, когато техническите параметри, габаритите и присъединяванията са съвместими.
- Модел в серията: SFB81
- Профил на пластините: TL, TM или TK
- Фланцови присъединявания: DN80 / 3″, PN16 или PN25
- Проектно налягане: 16 bar или 25 bar
- Температурен диапазон: от −100°C до 185°C
- Материал на пластините: неръждаема стомана AISI 316
- Материал на спойката: мед
- Конструкция: компактна, без сменяеми уплътнения
- Варианти на фланцово изпълнение: обща овална плоча за двата фланеца или отделни компактни фланци
За приложения, при които се изисква разглобяема конструкция и механичен достъп до пластинния пакет, вижте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяем пластинчат топлообменник SFB81
Моделът SFB81 от серията SonFlow SFB80 се използва при топлообмен между флуиди в професионални ОВК, енергийни, хладилни и индустриални системи.
- Централизирани системи за отопление и охлаждане
- ОВК инсталации
- Хладилни системи
- Термопомпени системи
- Индустриални процеси
- Морски системи
- Центрове за данни
- Соларни термални системи
- Охлаждане на масла
- Подмяна на съществуващ топлообменник
SFB81 не е подходящ за флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване. За такива приложения разгледайте Free Flow пластинчати топлообменници или друг тип топлообменници според приложението.
Имате проект или подмяна на топлообменник?
Изпратете параметрите, за да подготвим предложение за подходяща конфигурация.
Основни технически характеристики на SonFlow SFB80
-
Модел: SFB81
-
Тип: неразглобяем пластинчат топлообменник
-
Конструкция: компактна, без сменяеми уплътнения
-
Материал на пластините: неръждаема стомана AISI 316
-
Материал на спойката: мед
-
Проектно налягане: 16 bar или 25 bar
-
Температурен диапазон: от −100°C до 185°C
-
Фланцови присъединявания: DN80 / 3″, PN16 или PN25
-
Профил на пластините: TL, TM или TK
-
Варианти на фланцово изпълнение: обща овална плоча за двата фланеца или отделни компактни фланци
Посочените характеристики служат като базова техническа рамка за избор на конфигурация SFB81. Окончателното изпълнение се проверява според флуидите, дебитите, входящите и изходящите температури, проектното налягане и допустимия пад на налягане за конкретното приложение.
Запитване за пластинчат топлообменник SFB81
За да подготвим предложение за подходяща конфигурация на SonFlow SFB81, е необходимо да изпратите основните работни параметри на приложението.
- Флуид от страна 1 и страна 2
-
Дебит от страна 1 и страна 2
-
Входящи и изходящи температури
-
Топлинна мощност, ако е известна
-
Работно налягане
-
Допустим пад на налягане
-
Проектно налягане, ако е известно
- Информация дали става въпрос за нова система или подмяна
При подмяна на съществуващ топлообменник изпратете снимка на заводската табелка, наличен чертеж и информация за фланцовите присъединявания.

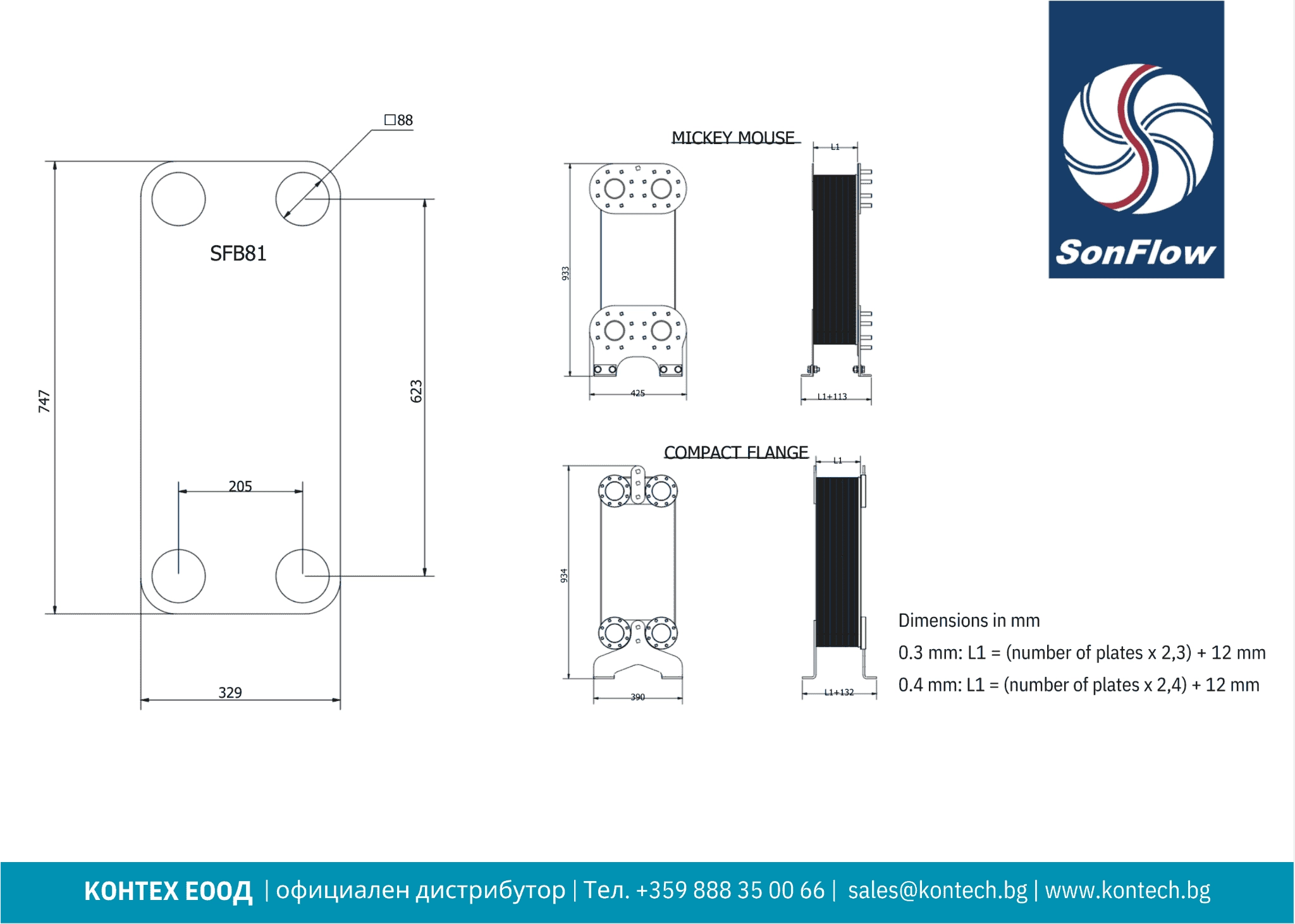

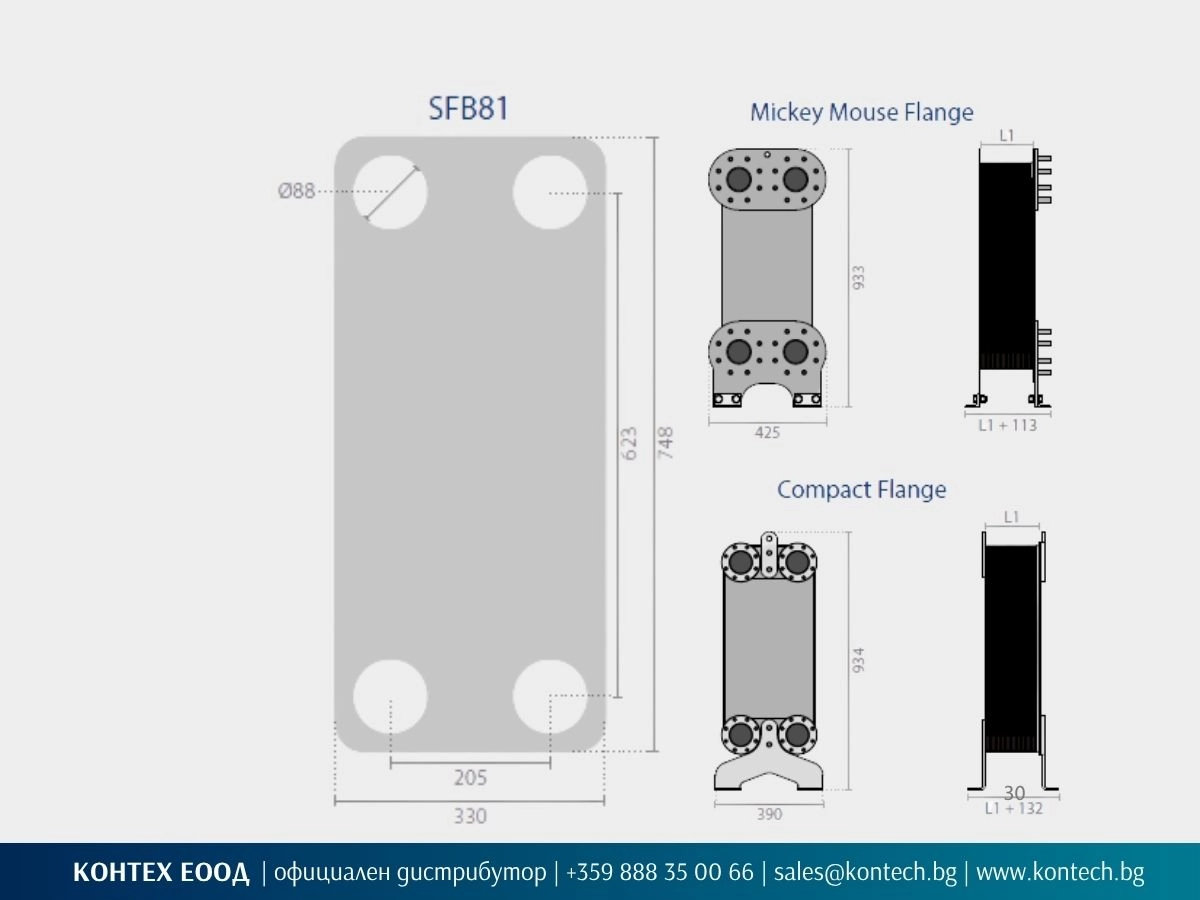

Технически чертеж и размери на SonFlow SFB81
Технически данни за SFB80
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB80 |
| Модел |
SFB81 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
16 bar 25 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
DN80 / 3″ фланец PN16 |
| Брой пластини |
11, 21, 31, 41, 51, 61, 71, 81, 91, 101, 111, 121, 131, 141, 151, 161, 171, 181, 191, 201, 211, 221, 231, 241, 251, 261, 271, 281, 291, 301 |
| Габаритна формула |
L1 = N × 2,4 + 12 mm, където N е броят на пластините |
| Основни габарити |
A: 748 mm (A = височина) B: 330 mm (B = ширина) C: 623 mm (C = вертикално междуосово разстояние) D: 205 mm (D = хоризонтално междуосово разстояние) E: Ø88 mm |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Посочените размери са по техническия чертеж на SFB81.
Техническите данни са съгласно продуктова информация от SonFlow A/S. Последна актуализация: 11.2025 г. Производителят си запазва правото да променя спецификациите без предизвестие.
SFB81 се предлага с предварителна поръчка. Конфигурацията се определя според техническите параметри на приложението. Срокът за доставка се уточнява при запитване за оферта.
Други SFB модели
Често задавани въпроси за SonFlow SFB80
Каква е разликата между SonFlow SFB80 и SFB81?
SonFlow SFB80 е наименованието на производствената серия неразглобяеми пластинчати топлообменни апарати, а SFB81 е конкретният и единствен модел неразглобяем пластинчат топлообменник в нея.
За какви приложения се използва SFB81?
Топлообменен апарат SFB81 се използва в големи ОВК, отоплителни, охладителни, хладилни, термопомпени, морски и индустриални системи, както и в центрове за данни и за охлаждане на масла.
Какви присъединявания се предлагат за SFB81?
SFB81 се предлага с фланцови присъединявания DN80 / 3″, PN16 или PN25: сдвоени върху обща овална плоча или с отделни компактни фланци.
Какво е проектното налягане на SFB81?
SFB81 се предлага с проектно налягане 16 bar или 25 bar според конкретното изпълнение.
Какъв е температурният диапазон на SFB81?
Температурният диапазон на SFB81 е от −100°C до 185°C.
Какви профили се предлагат за SFB81?
SFB81 може да бъде изпълнен с профил на пластините TL, TM или TK.
Подходящ ли е SFB81 за замърсени флуиди?
SFB81 не се препоръчва за флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване. За такива приложения трябва да се разгледа Free Flow пластинчат топлообменник или друго решение според работните условия.
Може ли SFB81 да замени друг топлообменник?
SFB81 може да бъде подходящ за подмяна, когато габаритите, фланцовите присъединявания и работните параметри са съвместими. За проверка изпратете снимка на заводската табелка, наличен чертеж и информация за присъединяванията.
Какви данни са необходими за оферта?
Необходими са флуидите, дебитите, входящите и изходящите температури от двете страни, топлинната мощност, работното налягане и допустимият пад на налягане, изисквания към фланцовото присъединяване, ако са известни.
Има ли наличност?
Топлообменен апарат SFB81 се доставя по заявка, като типа присъединяване, проектното налягане и конфигурацията на пластинния пакет се определят според тръбната система и работните параметри
Колко струва SonFlow SFB81?
Цената на SonFlow SFB81 започва от 3 700 EUR без ДДС. Посочената стойност е ориентировъчна за B2B клиенти и не представлява обвързваща оферта. Крайната цена зависи от конфигурацията и се потвърждава след техническо уточнение.
Може ли SFB81 да се оразмери само по kW?
Не. Топлинната мощност е важен параметър, но не е достатъчна за оразмеряване на топлообменника. Необходими са също флуидите, дебитите, входящите и изходящите температури, работното налягане и допустимият пад на налягане.
Запитване за оферта
Посочете основните технически параметри на проекта, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB81. Попълнете необходимите данни във формата по-долу и натиснете бутона „Изпрати“.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S за България, Гърция, Кипър и Румъния.
SonFlow SFB80 е част от продуктовата линия неразглобяеми пластинчати топлообменници на SonFlow. Серията включва модел SFB81 с пластини от неръждаема стомана AISI 316, медна спойка и DN80 / 3″ фланцови присъединявания.
Моделът се конфигурира според работните параметри на приложението и се предлага с проектно налягане 16 bar или 25 bar и профил на пластините TL, TM или TK.
Качествени решения за топлообмен от SonFlow A/S
Над 45 години опит в топлообменните технологии. SonFlow A/S е сертифициран по ISO 9001:2015.
