Неразглобяем пластинчат топлообменник SonFlow SFB50
КОНТЕХ е официален дистрибутор на SonFlow A/S и доставя неразглобяеми пластинчати топлообменници SonFlow SFB50 за ОВК, хладилни, термопомпени и индустриални приложения в България, Гърция, Кипър и Румъния. Серията включва модел SFB51 с 2” присъединяване и конфигурация според работните параметри.
Неразглобяем пластинчат топлообменник за ОВК, охлаждане и индустриални системи
Серията SonFlow SFB50 е част от продуктовата линия неразглобяеми пластинчати топлообменници SonFlow и включва модел SFB51. Моделът е предназначен за ОВК, хладилни, термопомпени, отоплителни, охладителни и индустриални приложения, при които са важни компактна конструкция, 2” присъединяване и работа при зададени параметри.
SFB50 се предлага във варианти за проектно налягане 16 bar, 25 bar и 40 bar, с възможност за изпълнение с профил на пластините TL, TM или TK според приложението. Конкретната конфигурация се определя според температурите, дебитите, допустимия пад на налягане и изискванията към топлообмена.
Конструкцията е медноспоена и без сменяеми уплътнения. Топлообменникът е изграден от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява компактна конструкция с голяма топлообменна повърхност спрямо габаритните размери на апарата.
Топлообменниците от серията SFB50 могат да се използват както в нови инсталации, така и при подмяна на съществуващи апарати. Предлагат се с 2” тръбна резба ISO 7-R, Ø42,2 тръба за спояване и възможност за NPT резби при запитване. Серията включва различни конфигурации според броя на пластините, проектното налягане и профила TL, TM или TK.
SonFlow SFB51 е практичен избор при подмяна на съществуващ неразглобяем топлообменник с 2” присъединяване, когато трябва да се съобразят присъединителните размери, габаритите и работните параметри на инсталацията. Определени конфигурации на SFB51 са налични на склад с възможност за бърза доставка. Изпратете запитване за потвърждение на актуална наличност и срок за конкретната конфигурация.
SFB50 е част от серията неразглобяеми пластинчати топлообменници SonFlow.
Защо B2B клиенти избират неразглобяем пластинчат топлообменник SonFlow SFB50
SonFlow SFB50 се избира от B2B клиенти, проектанти и изпълнители при приложения, при които са важни компактният размер, 2” присъединяване и възможността за избор на конфигурация според работните параметри. Моделът SFB51 е практичен избор както за нови системи, така и при подмяна на съществуващи топлообменници, когато техническите параметри, габаритите и присъединяванията са съвместими.
- Серия SFB50 с един основен модел: SFB51
- Медно споена конструкция без сменяеми уплътнения
- Пластини от неръждаема стомана AISI 316
- Спояващ материал: мед
- Проектно налягане 16, 25 или 40 bar
- Температурен диапазон от -100°C до 185°C
- Възможност за профил TL, TM или TK според приложението
- 2” тръбна резба ISO 7-R
- Вариант с Ø42,2 тръба за спояване
- NPT резби при запитване
За приложения, при които се изисква разглобяема конструкция, разгледайте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяем пластинчат топлообменник SFB50
SonFlow SFB50 се използва в системи, при които е необходим компактен споен пластинчат топлообменник за топлообмен между чисти флуиди в ОВК, хладилни, индустриални и енергийни приложения.
- Централно отопление и охлаждане
- ОВК системи
- Хладилни инсталации
- Индустриални процеси
- Морски системи
- Дейта центрове
- Термопомпи
- Слънчево отопление
- Охлаждане на масла
- Подмяна на съществуващ неразглобяем топлообменник
При флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване е по-подходящо да се разгледат Free Flow пластинчати топлообменници или друг тип топлообменници според приложението.
Имате проект или подмяна на топлообменник?
Изпратете параметрите, за да подготвим предложение за подходяща конфигурация.
Основни технически характеристики на SonFlow SFB50
-
Медно споен неразглобяем пластинчат топлообменник
-
Модел от серията: SFB51
-
Пластини от неръждаема стомана AISI 316
-
Спояващ материал: мед
-
Проектно налягане: 16, 25 или 40 bar
-
Температурен диапазон: от -100°C до 185°C
-
Възможност за профил TL, TM или TK според приложението
-
2” тръбна резба ISO 7-R
-
Ø42,2 тръба за спояване
-
NPT резби при запитване
-
Компактна конструкция без сменяеми уплътнения
Посочените характеристики служат като базова техническа рамка за избор на конфигурация SFB51. Окончателното техническо решение зависи от флуидите, дебитите, входящите и изходящите температури, проектното налягане и допустимия пад на налягане за конкретното приложение.
Запитване за пластинчат топлообменник SFB50
За да подготвим предложение за подходяща конфигурация на неразглобяем пластинчат топлообменник SonFlow SFB50, е необходимо да изпратите основните работни параметри на приложението.
- Флуид от страна 1 и страна 2
-
Дебит от страна 1 и страна 2
-
Входящи и изходящи температури
-
Топлинна мощност, ако е известна
-
Работно налягане
-
Допустим пад на налягане
-
Проектно налягане, ако е известно
- Желан тип присъединяване
- Информация дали става въпрос за нова система или подмяна
При подмяна на съществуващ топлообменник е полезно да изпратите снимка на табелката на апарата и информация за присъединителните размери.

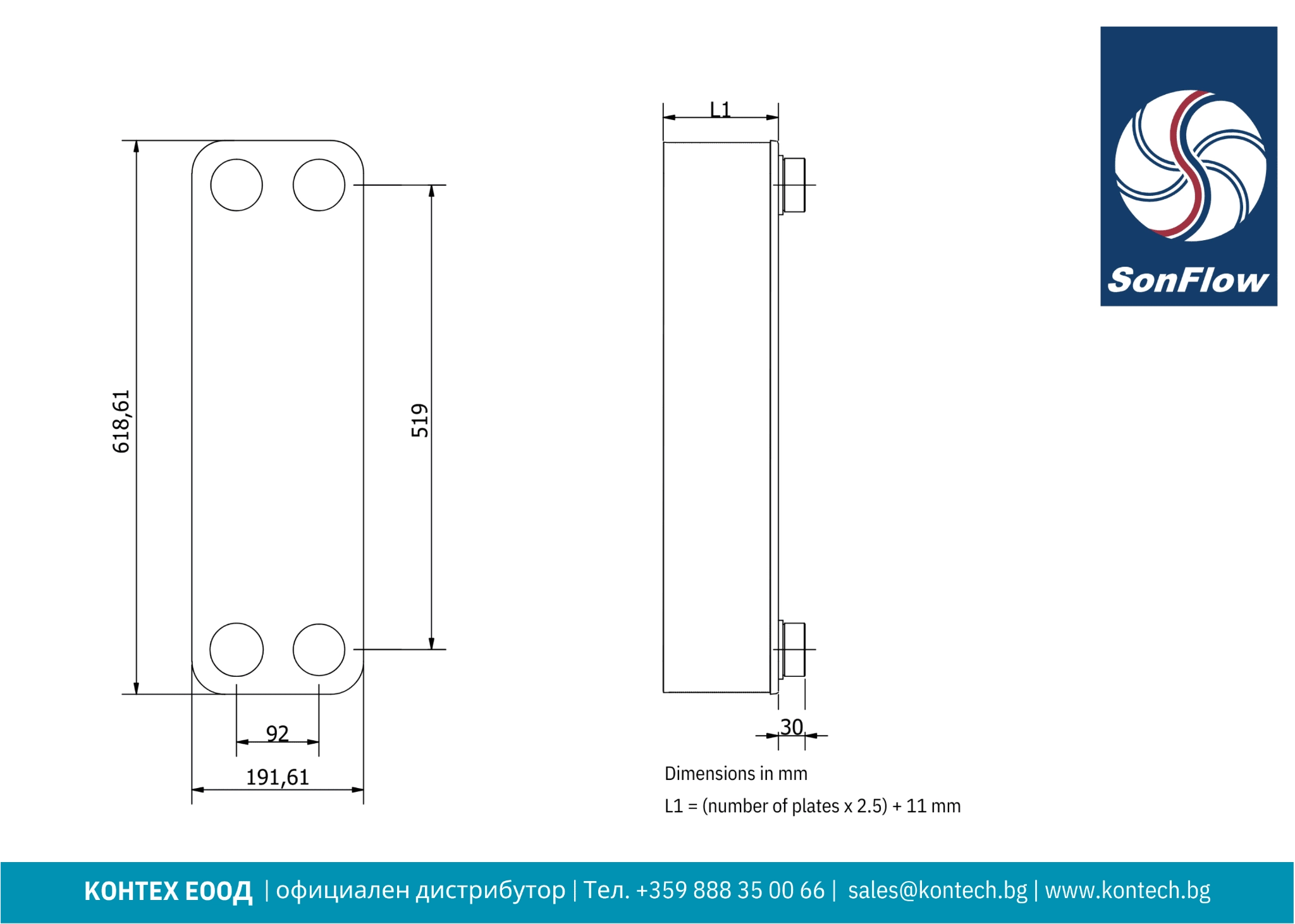

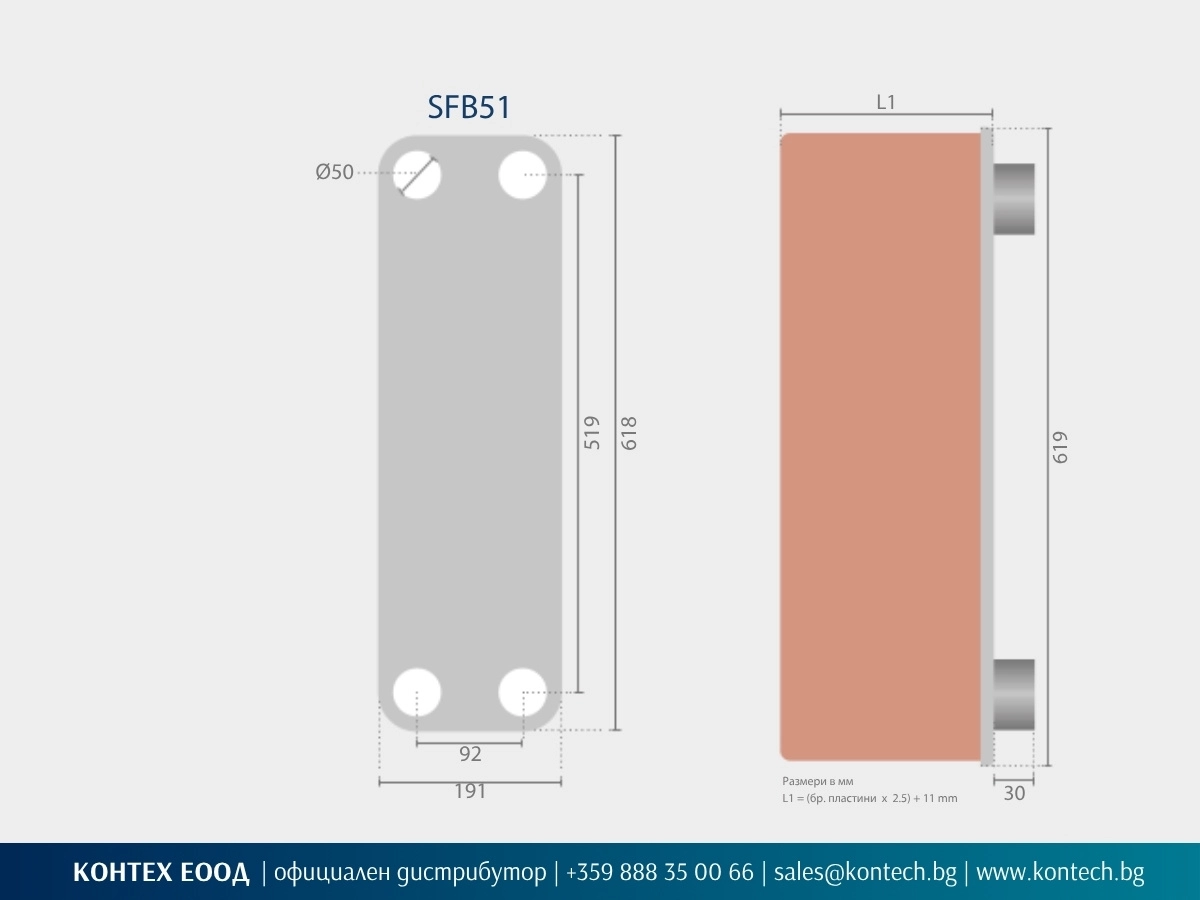

Технически чертеж и основни размери на SonFlow SFB51
Технически данни за SFB50
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB50 |
| Модел |
SFB51 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
16 bar 25 bar 40 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
2” тръбна резба ISO 7-R |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101, 111, 121, 131, 141, 151 |
| Габаритна формула |
L1 = N × 2,5 + 11 mm, където N е броят на пластините |
| Основни габарити |
A: 618 mm (A = височина) B: 191 mm (B = ширина) C: 519 mm (C = вертикално междуосово разстояние) D: 92 mm (D = хоризонтално междуосово разстояние) E: 30 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Посочените размери са по техническия чертеж на SFB51.
Техническите данни са базирани на продуктова информация от SonFlow A/S, актуална към 11.2025 г. Производителят си запазва правото да променя техническите спецификации без предизвестие.
Определени конфигурации на SFB51 са налични на склад с възможност за бърза доставка. Други варианти се предлагат по заявка. Конкретната конфигурация и срокът за доставка се потвърждават според техническите параметри на приложението.
Други SFB модели
Често задавани въпроси за SonFlow SFB50
Какво представлява SonFlow SFB50?
SonFlow SFB50 е серия медно споени неразглобяеми пластинчати топлообменници. Серията включва модела SFB51.
За какво се използва SFB50?
SFB50 се използва в ОВК, отопление, охлаждане, хладилни инсталации, термопомпи, индустриални процеси, дейта центрове, морски системи и маслено охлаждане.
Какво е проектното налягане на SFB50?
SFB51 се предлага с проектно налягане 16, 25 или 40 bar в зависимост от конкретната конфигурация.
Какъв е температурният диапазон?
Температурният диапазон е от -100°C до 185°C.
Какви присъединявания има SFB50?
Наличните връзки включват 2” тръбна резба ISO 7-R и Ø42,2 тръба за спояване. NPT резби се предлагат при запитване.
Какви профили се предлагат за SFB50?
SFB50 може да се изпълни с профил TL, TM или TK според приложението. Конкретният профил зависи от температурите, дебитите и допустимия пад на налягане.
Пластинчат топлообменник SFB50 подходящ ли е за замърсени флуиди?
SFB50 не е препоръчителен за силно замърсени флуиди, твърди частици или влакна. При такива приложения е по-подходящ Free Flow пластинчат топлообменник или друг тип топлообменник според конкретните условия.
Подходящ ли е SFB50 за подмяна на друг топлообменник?
Да, SFB50 може да бъде подходящ при подмяна, когато присъединяването, габаритите и работните параметри са съвместими. За проверка е полезно да изпратите снимка на табелката на апарата и информация за присъединяването.
Колко струва топлообменник SonFlow SFB51?
Цената на SonFlow SFB51 започва от 591 EUR без ДДС. Посочената стойност е ориентировъчна за B2B клиенти и не представлява обвързваща оферта. Крайната цена зависи от конфигурацията и се потвърждава след техническо уточнение.
Може ли SFB51 да се оразмери само по kW?
Не. Топлинната мощност е важен параметър, но не е достатъчна за избор на подходяща конфигурация. За коректен подбор са необходими флуиди, дебити, входящи и изходящи температури, работно налягане, допустим пад на налягане.
Какви данни са нужни за оферта?
Нужни са флуиди, дебити, входящи и изходящи температури, топлинна мощност, работно налягане, допустим пад на налягане, тип присъединяване и информация за приложението.
Има ли наличност?
Определени конфигурации на SFB51 са налични на склад с възможност за бърза доставка. Налична конфигурация или срок за доставка при поръчка се потвърждават при запитване за оферта.
Запитване за оферта
Посочете основните технически параметри на проекта, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB51. Попълнете необходимите данни във формата по-долу и натиснете бутона „Изпрати“.
За SonFlow и КОНТЕХ
КОНТЕХ ЕООД е официален дистрибутор на SonFlow A/S за пластинчати топлообменници.
SonFlow SFB50 е част от продуктовата гама медноспоени неразглобяеми пластинчати топлообменници, предназначени за професионални ОВК, хладилни, термопомпени, отоплителни, охладителни и индустриални приложения.
КОНТЕХ работи с B2B клиенти в България, Гърция, Кипър и Румъния и предоставя оферти според подадените технически параметри.Конкретната конфигурация, наличност и срок за доставка се потвърждават при запитване.
