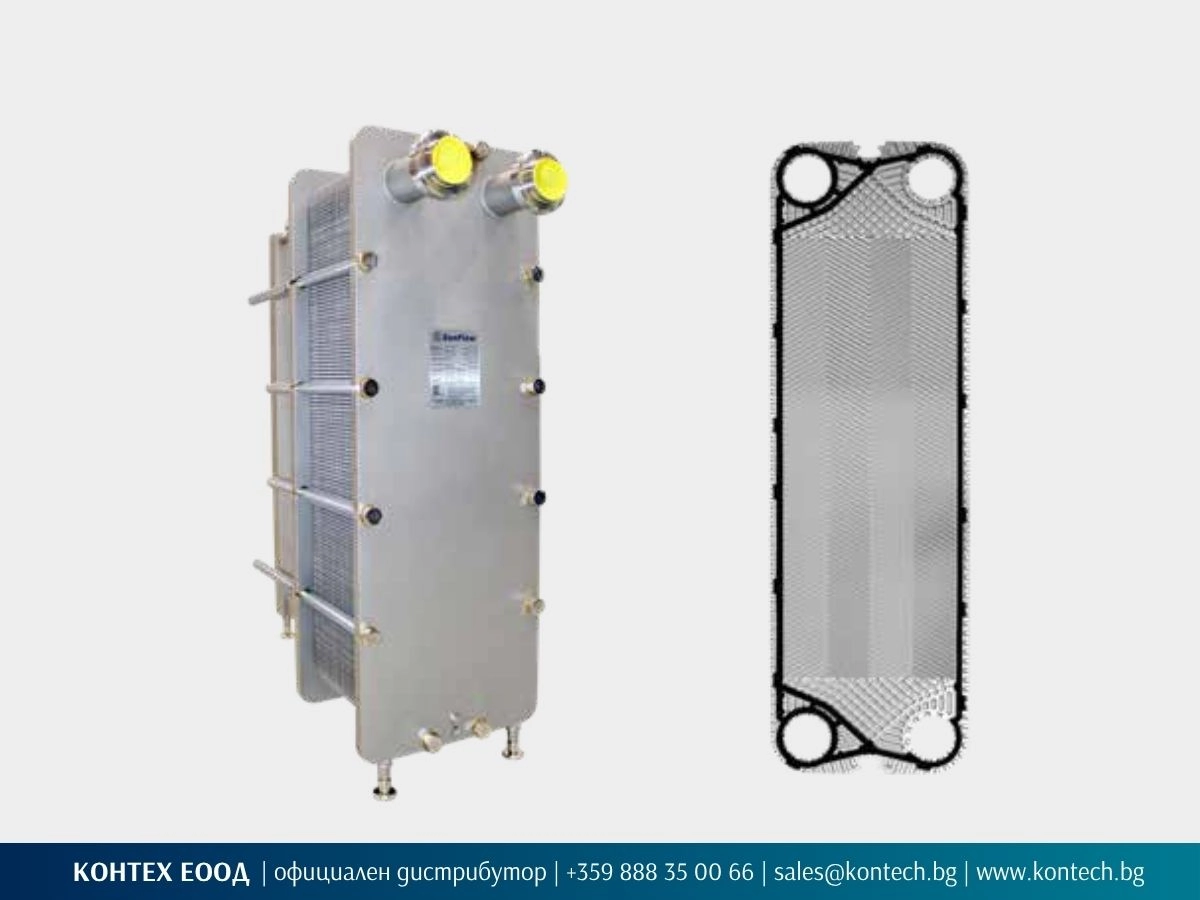

Разглобяем пластинчат топлообменник SonFlow SF80
Модел SF81 с DN80 за хранителни и индустриални процеси
SonFlow SF80 включва модела SF81, който е разглобяем пластинчат топлообменник с присъединявания DN80. Предлага се с фланцови връзки или съединения за хранително-вкусовата промишленост. Конфигурацията се определя според флуидите, дебитите, температурите, налягането и допустимия пад на налягане.
Геометрията на присъединителните отвори и профилът на пластините са разработени за щадящо третиране на чувствителни хранителни продукти. Разглобяемата конструкция осигурява достъп до пластините за проверка, почистване и подмяна на уплътнения.
SF81
DN 80 / 3”
10 bar или 16 bar
до 165 °C
AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и необходимите изходящи температури, работното налягане и допустим пад на налягане. За хранителни процеси - изискванията към присъединяванията и почистването.
Подмяна на съществуващ топлообменник
Изпрати снимка на табелката на съществуващия апарат, снимки на присъединяванията и наличните работни параметри. Ще проверим възможността за подмяна със SonFlow SF81 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, броя на пластините и снимки на табелката или пластината. За избор на уплътнения посочи работните флуиди, температурите и използваните препарати за почистване.
Модел SF81 от серията SonFlow SF80
SF81 е моделът в серията SonFlow SF80. Пластината е с размери 380 × 1211 mm и междуосови разстояния между присъединителните отвори 238 mm хоризонтално и 1070 mm вертикално.
Габаритната височина на рамката по чертеж е 1447 mm. Дължината на апарата зависи от рамката и пакета пластини. Броят на пластините се определя при топлинно и хидравлично оразмеряване.
За монтаж и обслужване се предвижда пространство за отваряне на апарата и достъп до пластините.

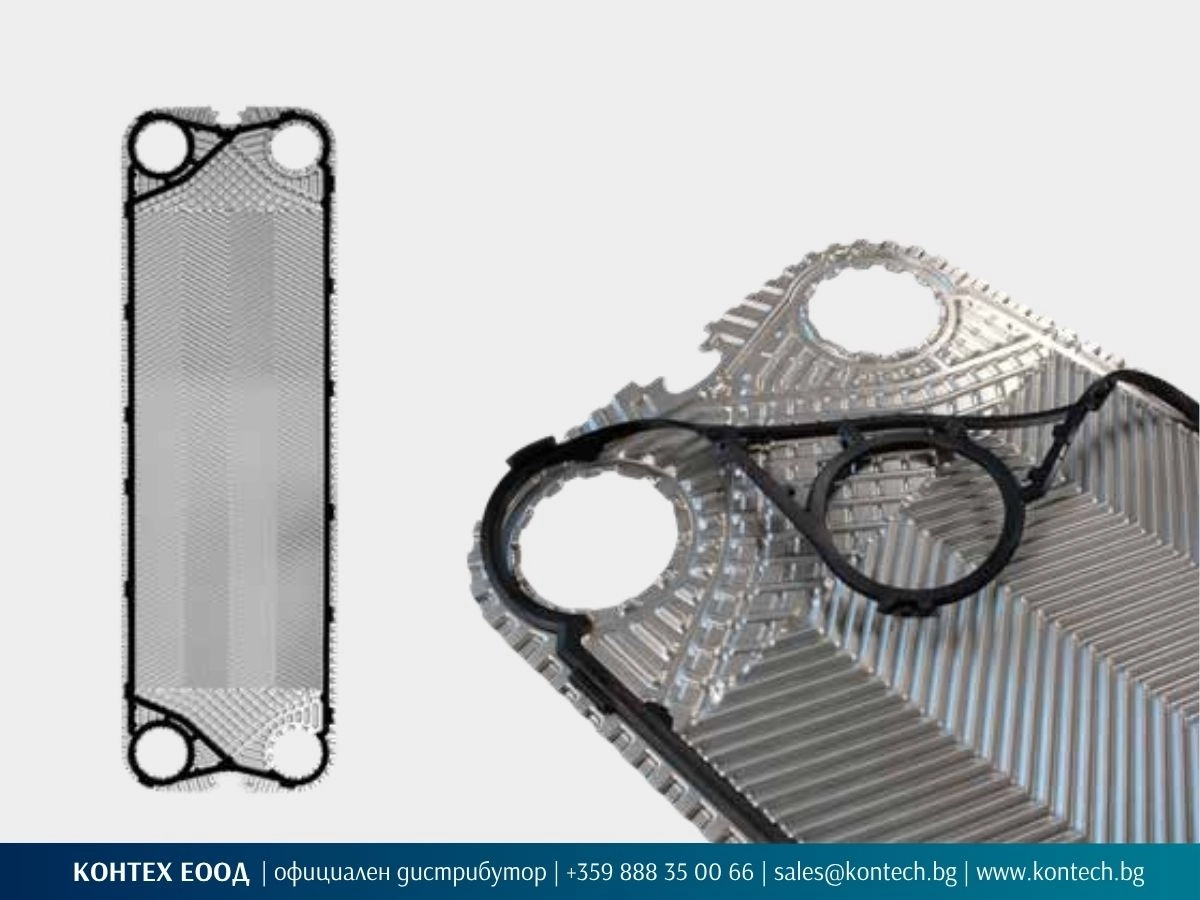

SF81 · пластина 380 × 1211 mm
Кога SF80 е подходящ избор
КОНТЕХ препоръчва SonFlow SF80 за топлообмен между течен хранителен продукт и нагряващ или охлаждащ флуид, когато се търсят присъединявания DN80 и достъп до пластините за обслужване. Геометрията на отворите и профилът на пластините са разработени за щадящо третиране на чувствителни продукти.
SF81 се разглежда и за ОВК и промишлени приложения. Подборът отчита състава и вискозитета на флуидите, необходимата топлинна мощност и допустимия пад на налягане. При хранителни процеси се уточняват допълнително изискванията за почистване и материалите в контакт с продукта.
Разглобяемата конструкция позволява проверка и механично почистване на пластините. При промяна на работния режим може да се провери възможността за добавяне на пластини.
Типични приложения на SonFlow SF80
- Храни и напитки: нагряване и охлаждане на течни хранителни продукти при конфигурация, съобразена с продукта и начина на почистване.
- Млечна промишленост: топлообмен между течния продукт и нагряващия или охлаждащия флуид според технологичния режим и изискванията за почистване.
- ОВК и хладилни системи: топлообмен между водни или водно-гликолови кръгове при подходящи работни параметри.
- Промишлени процеси: нагряване и охлаждане на технологични флуиди, съвместими с избраните пластини и уплътнения.
- Химическа промишленост: приложения след проверка на състава на флуидите и съвместимостта на материалите.
Кога се разглежда друга серия
При хранителни процеси с присъединявания DN50 може да се разгледа SonFlow SF70. Изборът между SF70 и SF80 се прави според работните параметри и присъединяванията.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
Ако задачата изисква друг размер или конфигурация, се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При чисти флуиди и когато не е необходим достъп до пластините за механично почистване, може да се разгледат неразглобяемите пластинчати топлообменници SonFlow.
Конфигурация според флуида и работните условия
Пластини
SonFlow SF81 се предлага чрез КОНТЕХ с пластини от неръждаема стомана AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия.
Рамка
Предлага се боядисана рамка или рамка от неръждаема стомана според приложението, с проектно налягане 10 или 16 bar. Изпълнението се избира според изискванията на процеса и се потвърждава с офертата.
Уплътнения
Използват се уплътнения тип Hang-on от NBR или EPDM, които се закрепват без лепило. Материалът се определя според работните флуиди, температурите и използваните препарати за почистване.
Присъединявания
Предлагат се фланцови присъединявания DN80 или съединения за хранително-вкусовата промишленост. Видът, стандартът и размерите на съединенията се уточняват според тръбната система и изискванията на процеса.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Налично пространство за монтаж и обслужване
- За хранителни продукти: състав, вискозитет и наличие на частици
- При CIP почистване: препарати, концентрации и температури
За подмяна
- Снимка на табелата на апарата
- Производител, модел и сериен номер
- Габарити и присъединявания
- Наличните работни параметри
- Причина за подмяната, ако е известна

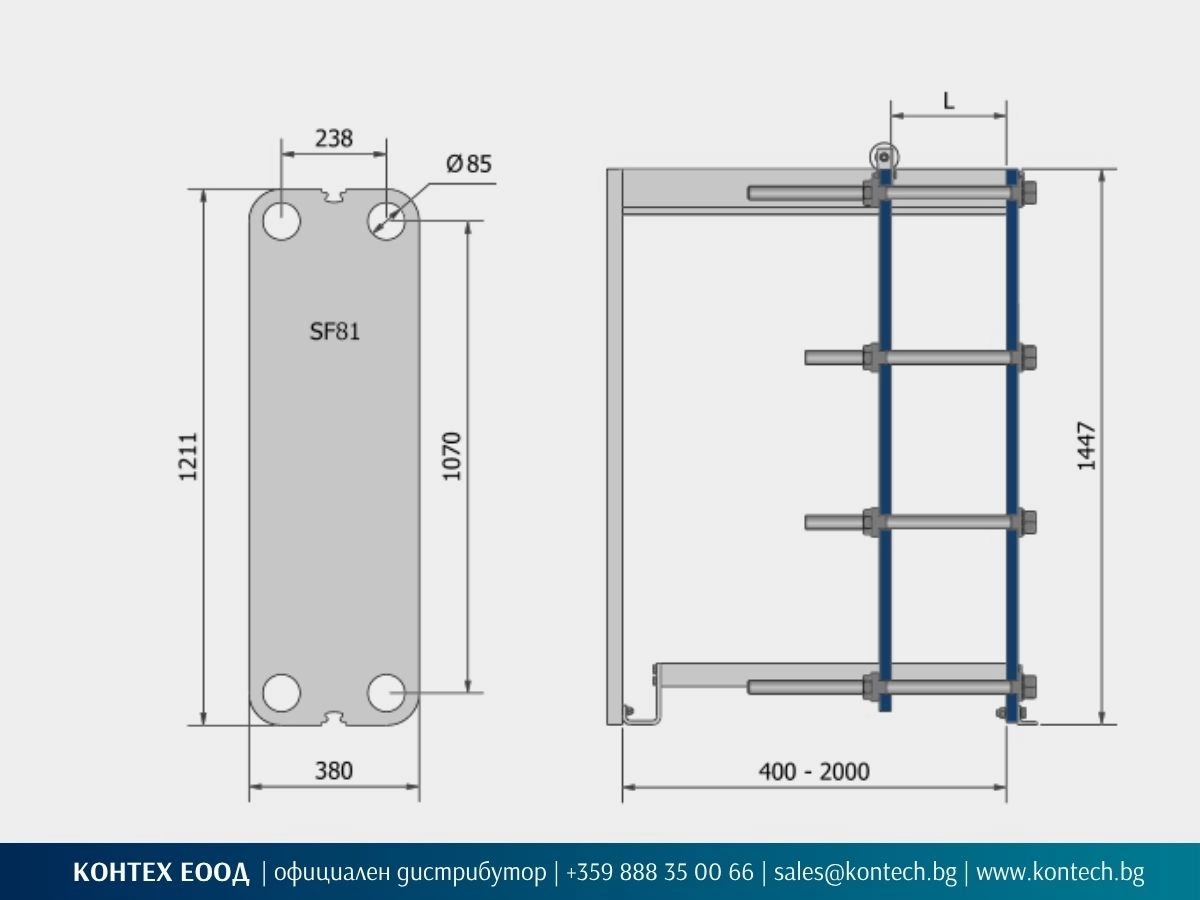

Технически чертеж и размери на SonFlow SF80
Технически данни за SonFlow SF80
| Параметър | Данни |
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
| Серия |
SonFlow SF80 |
| Модел |
SF81 |
| Конструкция |
Едноходова |
| Материал на пластините |
Неръждаема стомана AISI 316 Титан |
| Проектно налягане |
10 bar 16 bar |
| Работна температура |
до 165 °C според материала и конфигурацията |
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
| Рамка |
Боядисана RAL 5010 или от неръждаема стомана |
| Присъединявания |
DN80 фланцови 3″ съединение за хранително-вкусовата промишленост |
| Уплътнения |
NBR EPDM |
| Размер на пластината по чертеж |
380 × 1211 mm |
| Междуосови разстояния |
238 mm хоризонтално 1070 mm вертикално |
| Отвор на пластината |
Ø85 mm |
| Габаритна височина на рамката по чертеж |
1447 mm |
| Аксесоари |
Кондензна вана, изолационен кожух, защитно покривало, ключ за сглобяване и монтажни стойки |
Размерите са по техническия чертеж на SF81.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. Представеният обхват съответства на конфигурациите, предлагани от КОНТЕХ. Приложимите материали, налягане, температура и стандарти се потвърждават за конкретното изпълнение.
SonFlow SF80 се доставя по поръчка. Цената се определя според конфигурацията и се посочва в офертата. Стандартният срок за доставка е около 4 седмици. Цената и срокът за доставка се потвърждават с офертата.
Други SF модели
Често задавани въпроси
SF80 е обозначението на серията, а SF81 е моделът в нея. При запитване можеш да използваш и двете обозначения. Конкретната конфигурация се определя според работните параметри.
Моделът SF71 от серията SF70 е с присъединявания DN50, а SF81 от серията SF80 е с DN80. Пластините са с различна геометрия. Подходящият модел се определя чрез топлинно и хидравлично оразмеряване.
Геометрията на отворите и профилът на пластините са разработени за щадящо третиране на чувствителни хранителни продукти. За конкретния процес се проверяват съставът, вискозитетът, наличието на частици и изискванията за почистване.
Конструкцията позволява CIP почистване без разглобяване. Препаратите, концентрациите, температурите и режимът на почистване трябва да са съвместими с пластините и уплътненията. При необходимост апаратът се отваря за проверка и механично почистване.
Възможността за подмяна се проверява според работните параметри, габаритите и присъединяванията. Изпрати снимка на табелката на съществуващия апарат и снимки на присъединяванията.
Възможността за добавяне на пластини се проверява според свободния капацитет на рамката и новите работни параметри. Промяната изисква повторно топлинно и хидравлично оразмеряване.
За SonFlow SF81 се предлагат резервни пластини и уплътнения по поръчка. За уточняване на изпълнението изпрати модела, серийния номер и снимка на табелката. При необходимост ще поискаме снимка на пластината или уплътнението.
Няма фиксирана цена за серията. Цената зависи от пакета пластини, материалите, рамката и присъединяванията. Конкретната цена се посочва в офертата след уточняване на необходимата конфигурация.
SonFlow SF80 се предлага по поръчка със стандартен срок за доставка около 4 седмици. Конкретният срок се потвърждава с офертата.
Запитване за оферта
Опиши приложението и изпрати наличните работни параметри. За хранителни процеси посочи продукта, изискванията към присъединяванията и начина на почистване. Ако е необходима допълнителна информация, ще се свържем с теб, за да я уточним.
Конфигурацията, цената и срокът за доставка се потвърждават с офертата.
