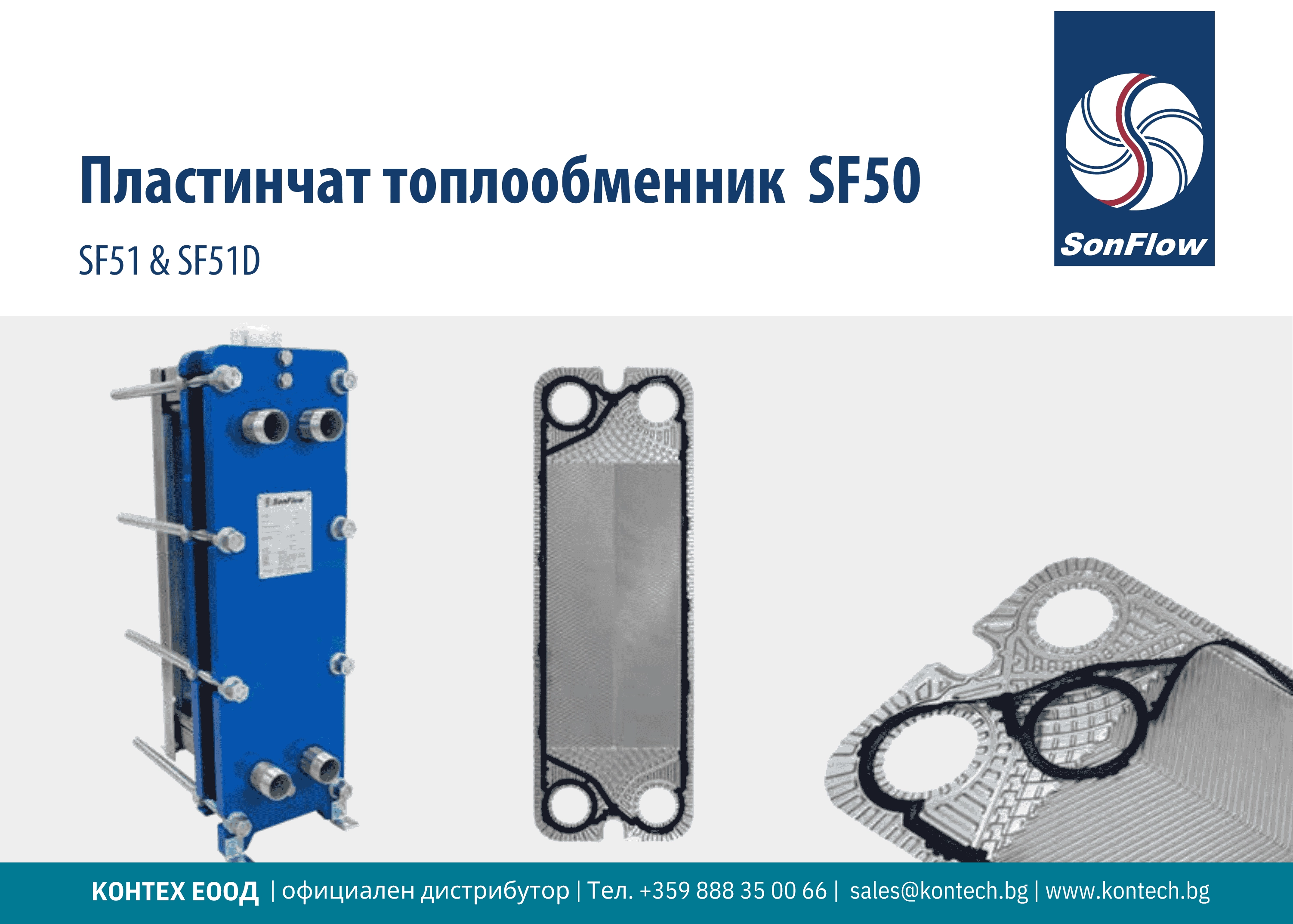

Разглобяем пластинчат топлообменник SonFlow SF50
Модели SF51 и SF51D за ОВК и индустриални приложения
SonFlow SF50 е едноходова серия разглобяеми пластинчати топлообменници с присъединявания DN50 / 2″. Серията включва SF51 и SF51D и се конфигурира според флуидите, дебитите, температурите, работното налягане и допустимия пад на налягане.
SF50 е препоръчан първи избор, когато цената е водещ критерий и работните параметри позволяват използването на серията. Конкретният модел, материалите и броят пластини се потвърждават с офертата. Изпрати флуидите, дебитите, температурите и работното налягане. Ако липсва параметър, ще го уточним.
SF51 и SF51D
DN 50 / 2″
16 bar или 25 bar
до 165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и необходимите изходящи температури, работното налягане и допустимия пад на налягане, ако е определен.
Подмяна на съществуващ топлообменник
Изпрати снимка на табелата и на апарата, както и наличните работни параметри, габарити и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF50 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, броя на пластините и снимки на апарата, табелата или пластината. При необходимост ще уточним флуидите и температурите за избор на уплътнение.
SF51 или SF51D
И двата модела са част от серия SF50 и използват една и съща основна габаритна платформа. Разликата е в профила на пластините.
Профилът Deep оформя по-дълбоки канали. Той се разглежда, когато тази геометрия отговаря на изискванията към хидравликата на потока и може да допринесе за намаляване на риска от запушване.
Не избирай SF51D само по обозначението Deep. Топлинната мощност, скоростта в каналите и падът на налягане трябва да бъдат изчислени за конкретния режим.
SF51: пластини със стандартна дълбочина на щамповане
За едноходови задачи по отопление, охлаждане и технологичен топлообмен, когато хидравличните и термичните параметри съответстват на модела.
SF51D: пластини с по-дълбок профил Deep
Подходящ, когато по-дълбокият канал е полезен за хидравликата на потока и за намаляване на риска от запушване.
Кога SF50 е подходящ избор
SF50 е отправна точка, когато цената е водещ критерий, необходимите присъединявания са DN50 / 2″ и работният режим попада в диапазона на серията. Диаметърът на присъединяванията не е достатъчен за окончателен избор. Проверяват се флуидите, дебитите, температурите, налягането и допустимият пад на налягане.
Разглобяемата конструкция осигурява достъп до пакета пластини за проверка, механично почистване и подмяна на уплътнения. При промяна на режима пакетът пластини може да бъде преразгледан, ако рамката и новото оразмеряване позволяват промяната.
Типични приложения на SonFlow SF50
- ОВК системи: разделяне на отоплителни и охладителни кръгове в сгради и централни инсталации.
- Термопомпени и геотермални системи: водни и водно-гликолови кръгове при подходящи работни параметри.
- Промишлени процеси: нагряване или охлаждане на технологични флуиди, когато техният състав е съвместим с пластините и уплътненията.
- Морски приложения: охлаждащи и спомагателни кръгове след проверка на материала спрямо флуида.
- Храни и напитки: топлинни процеси при конфигурация, която отговаря на изискванията за материал, присъединяване и почистване.
- Химическа и добивна промишленост: само след уточняване на състава, концентрацията и температурата на флуида.
Кога се разглежда друга серия
При по-големи присъединявания или дебити се проверява по-голяма серия разглобяеми пластинчати топлообменници SonFlow.
При вискозни, замърсени или съдържащи частици и влакна флуиди се проверява Free Flow пластинчат топлообменник.
При чисти флуиди и приложение, което не изисква отваряне на пакета пластини, може да се провери неразглобяем пластинчат топлообменник.
Конфигурация според флуида и работните условия
Пластини
SF50 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурата и риска от корозия. Други материали се проверяват при запитване.
Рамка
Предлагат се боядисана рамка RAL 5010 и рамка от неръждаема стомана. Проектното налягане и материалът на рамката се потвърждават за избраната конфигурация.
Уплътнения
Серията използва уплътнения тип Hang-on от NBR, EPDM или Viton. Изборът зависи от флуида, температурния режим и използваните препарати за почистване.
Присъединявания
Вариантите включват DN50 / 2″ за фланец, DN50 / 2″ тръба или съединение за хранително-вкусови процеси и 2″ резбово присъединяване BSP/NPT. Материалът и стандартът се уточняват според тръбната система и флуида.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Налично пространство за монтаж и обслужване
За подмяна
- Снимка на табелката и на съществуващия апарат
- Производител, модел и сериен номер
- Габарити и присъединявания
- Наличните работни параметри
- Причина за подмяната, ако е известна

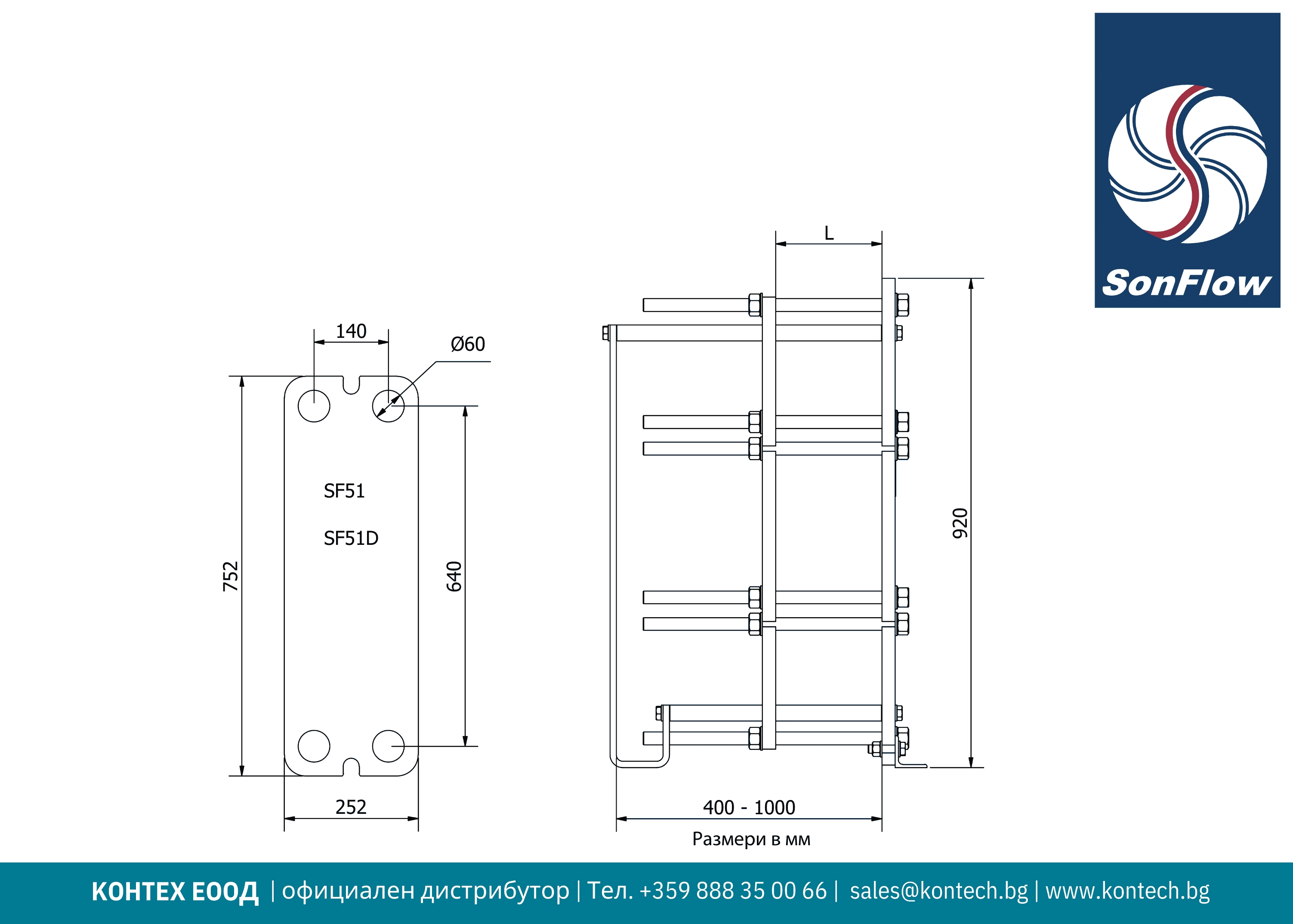

Технически чертеж и размери на SonFlow SF50
Технически данни за SonFlow SF50
| Параметър | Данни |
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
| Серия |
SonFlow SF50 |
| Модели |
SF51, SF51D |
| Конструкция |
Едноходов разглобяем пластинчат топлообменник |
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
| Проектно налягане |
16 bar за боядисана рамка 25 bar за боядисана рамка |
| Работна температура |
до 165 °C според материала и конфигурацията |
| Стандарти и нормативно съответствие |
EN 13445 ASME Section VIII, Division 1 |
| Рамка |
Боядисана рамка - RAL 5010 |
| Присъединявания |
DN 50 / 2″ за фланец |
| Уплътнения |
NBR EPDM |
| Размер на пластината по чертеж |
252 × 752 mm |
| Междуосови разстояния |
140 mm хоризонтално 640 mm вертикално |
| Отвор на пластината |
Ø60 mm |
| Височина на сглобения апарат |
920 mm |
| Аксесоари |
Кондензна вана, изолационни кожуси, защитно покривало, сглобяващ ключ и монтажни стойки |
Посочените размери са по техническия чертеж на SF51 и SF51D.
Техническите данни са базирани на продуктова информация от SonFlow A/S. Последна актуализация: 07.2026 г. Производителят си запазва правото да променя спецификациите без предизвестие. Конкретните размери и параметри се потвърждават с офертата.
Серията SF50 се предлага по заявка. Обичайният производствен срок е около 4 седмици. Конкретната конфигурация, цената и срокът за доставка се потвърждават с офертата.
Други SF модели
Често задавани въпроси
SF51D е с по-дълбок профил на пластините. Той може да подобри хидравликата на потока и да намали риска от запушване при подходящи условия. Окончателният избор се прави след изчисляване на топлинния режим и падовете на налягане.
Не. За подбора са необходими поне флуидите, дебитите, входящите и изходящите температури и допустимият пад на налягане. Работното налягане, материалите и присъединяванията също влияят върху конфигурацията.
Да, възможността за подмяна може да бъде проверена. Необходимо е да се сравнят топлинният режим, падът на налягане, габаритите, присъединяванията и пространството за обслужване.
Да. Пакетът пластини може да бъде отворен за проверка и механично почистване. Конструкцията позволява и CIP почистване, когато процесът и използваните материали са съвместими с него.
Възможно е, ако рамката има достатъчен капацитет и новото оразмеряване потвърди необходимия брой пластини. Промяната не трябва да се прави без проверка на топлинния и хидравличния режим.
Всеки апарат се конфигурира за конкретния топлинен и хидравличен режим. Цената зависи от конфигурацията и се потвърждава с офертата.
Обичайният производствен срок е около 4 седмици. Конкретният срок за доставка зависи от конфигурацията и се потвърждава с офертата.
Запитване за оферта
Опиши какво ти е необходимо и изпрати данните, с които разполагаш. Ако за подготовката на офертата е нужна допълнителна информация, ще се свържем с теб, за да я уточним.
Избраният модел, конфигурацията, цената, наличността и срокът за доставка се потвърждават с офертата.
