Топлообменен апарат SF301, SF302, SF304 и SF305
SonFlow предлага богато продуктово портфолио от пластинчати топлообменници, които са подходящи за всички процеси свързани с обработката на флуиди и се справят отлично с предизвикателства отнасящи се до температурни режими и топлинен товар.
Пластинчатите топлообменници от серия SF300 на SonFlow са оптимално техническо решение за редица индустриални приложения и покриват различни топлинни натоварвания.
Видове приложения в промишлеността:
• Рекуперация на топлина
• ОВК индустрия
• Геотермални системи
• Индустриални производства и процеси
• Морска индустрия
• Химическа промишленост
• Захарна промишленост
• Добивна промишленост
• Електронна индустрия
Предимства:
• Ниски експлоатационни разходи
• Рентабилност
• Лесен монтаж
• Повишена енергийна ефективност
• Лесно почистване
• Елиминирани са мъртвите точки, които причиняват корозия и замърсяване
Характеристики:
Всеки детайл е внимателно проектиран, за да се гарантира оптимална производителност, намалени разходи за поддръжка и свеждане до минимум на времето за прекъсване работата на системата:
• Компактен дизайн
• Висока гъвкавост при проектиране
• Система за заключване на уплътненията
• Деликатно обработване на продуктите
• Проектно налягане до 25 bar
• Работна температура: до 180° C
• Пропускателна камера
• Фиксиращи болтове
• Отвори за безопасно повдигане
• Изолационно покритие
• Заключваща шайба
Проектно налягане:
• Боядисани рамки: 1.0/1.6/2.5 MPa
Стандарти:
• EN13445
• ASME sec VIII, Div. 1
Рамка:
• Боядисана рамка - RAL 5010 (предлага се и в други цветове)
Присъединителни връзки:
• DN 300/12” фланцово
• Съгласно всички известни стандарти
Пластини - материал:
• AISI 304/316 и Ti
• Други материали са налични при поискване
Уплътнения:
• Уплътнение “Click On” – система за уплътняване без лепило
• Материали: NBR, EPDM и Viton
• Други материали са налични при поискване
Аксесоари:
• Кондензна вана
• Изолация
• Защитно покривало
• Сглобяващ ключ
• Монтажни стойки
ОФИЦИАЛЕН ДИСТРИБУТОР НА SONFLOW ЗА БЪЛГАРИЯ

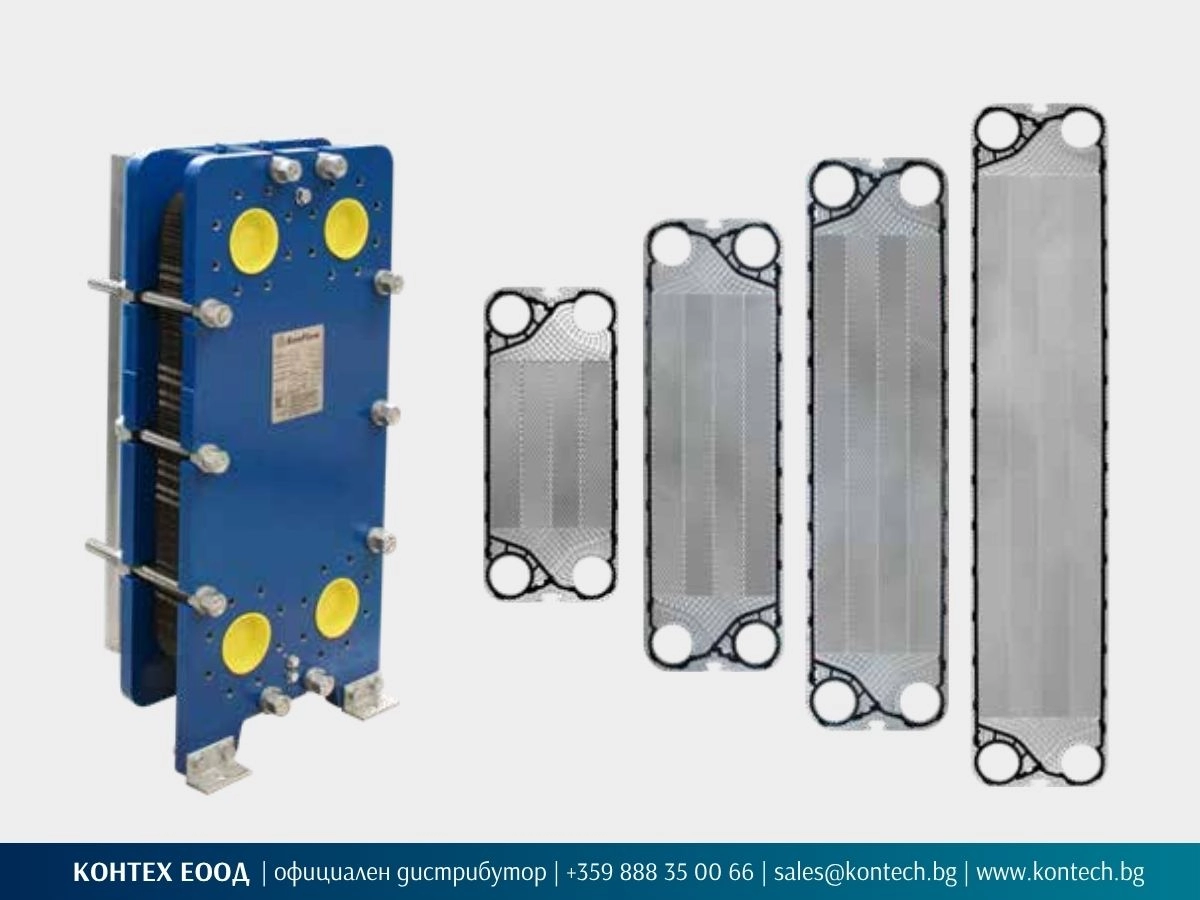

Разглобяем пластинчат топлообменник SonFlow SF100
Модели SF101, SF101D, SF102, SF103 и SF104 с фланцови присъединявания DN100
SonFlow SF100 е едноходова серия разглобяеми пластинчати топлообменници за ОВК и промишлени приложения. Включва пет модела с фланцови присъединявания DN100. Четирите височини на пластините и вариантът SF101D с по-дълбоки канали дават избор според необходимия топлообмен, дебитите и мястото за монтаж.
Разглобяемата конструкция позволява проверка, почистване и подмяна на пластини и уплътнения. Серията се предлага по поръчка със стандартен срок за доставка около 4 седмици. Цената и конкретният срок се потвърждават с офертата.
SF101, SF101D, SF102, SF103 и SF104
DN100 · фланцови
10 bar, 16 bar или 25 bar
до +165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и изходящите температури. Посочи работното налягане, допустимия пад на налягане и ограниченията за монтаж, ако са известни.
Подмяна на топлообменник
Изпрати снимка на табелката и на апарата, наличните работни параметри, габарити и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF100 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, необходимото количество и снимки на табелката, пластината или уплътнението. Посочи флуидите и работните температури, ако са известни.
Модели SF61, SF62, SF63 и SF64
Четирите модела от серията SF60 използват пластини с ширина 306 mm и хоризонтално междуосово разстояние между отворите 192 mm. Различават се по височината на пластините и вертикалното междуосово разстояние. Това позволява при подбора да се съпоставят необходимата топлообменна площ, хидравличните условия и наличната височина за монтаж.

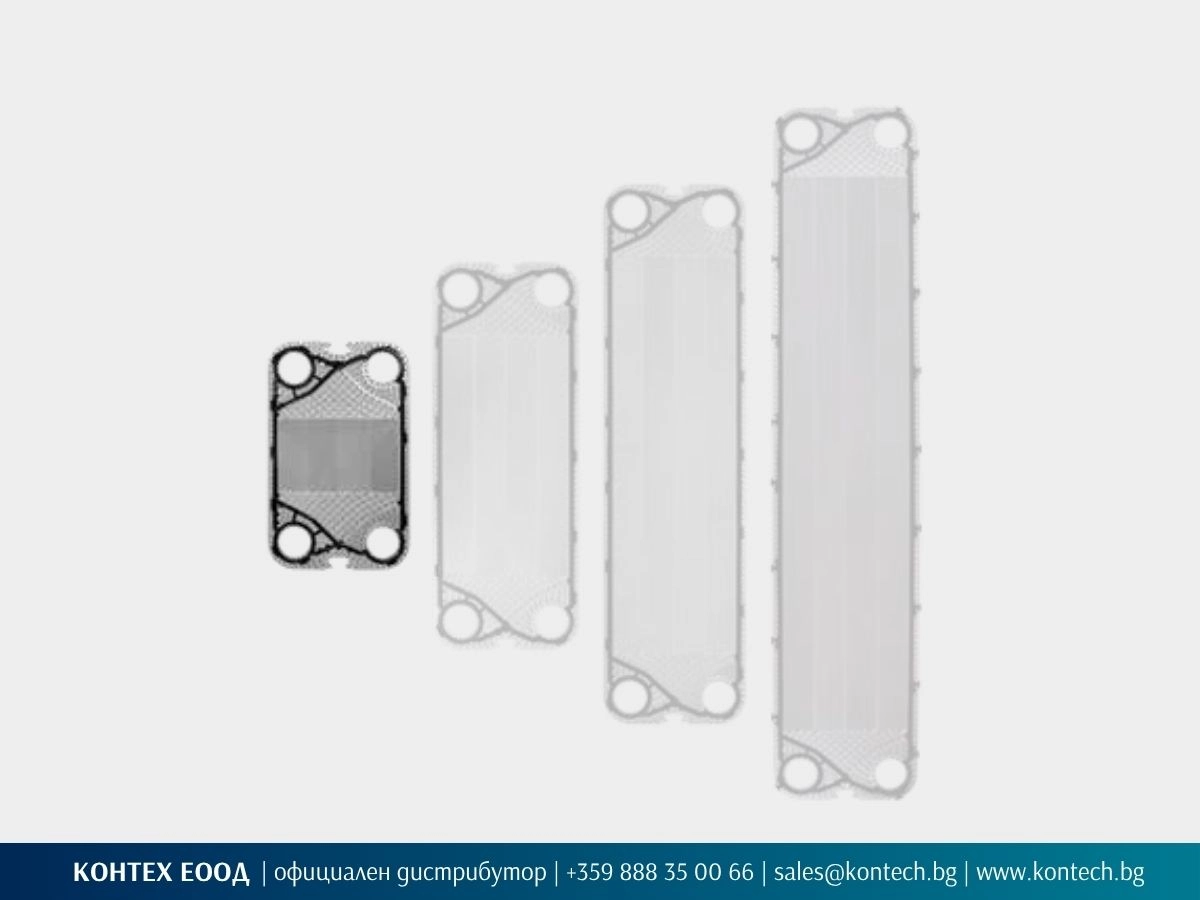

SF61 · пластина 306 × 497 mm
Най-ниският модел в серията. Вертикално междуосово разстояние между отворите: 380 mm. Габаритна височина на рамката по чертеж: 629 mm.

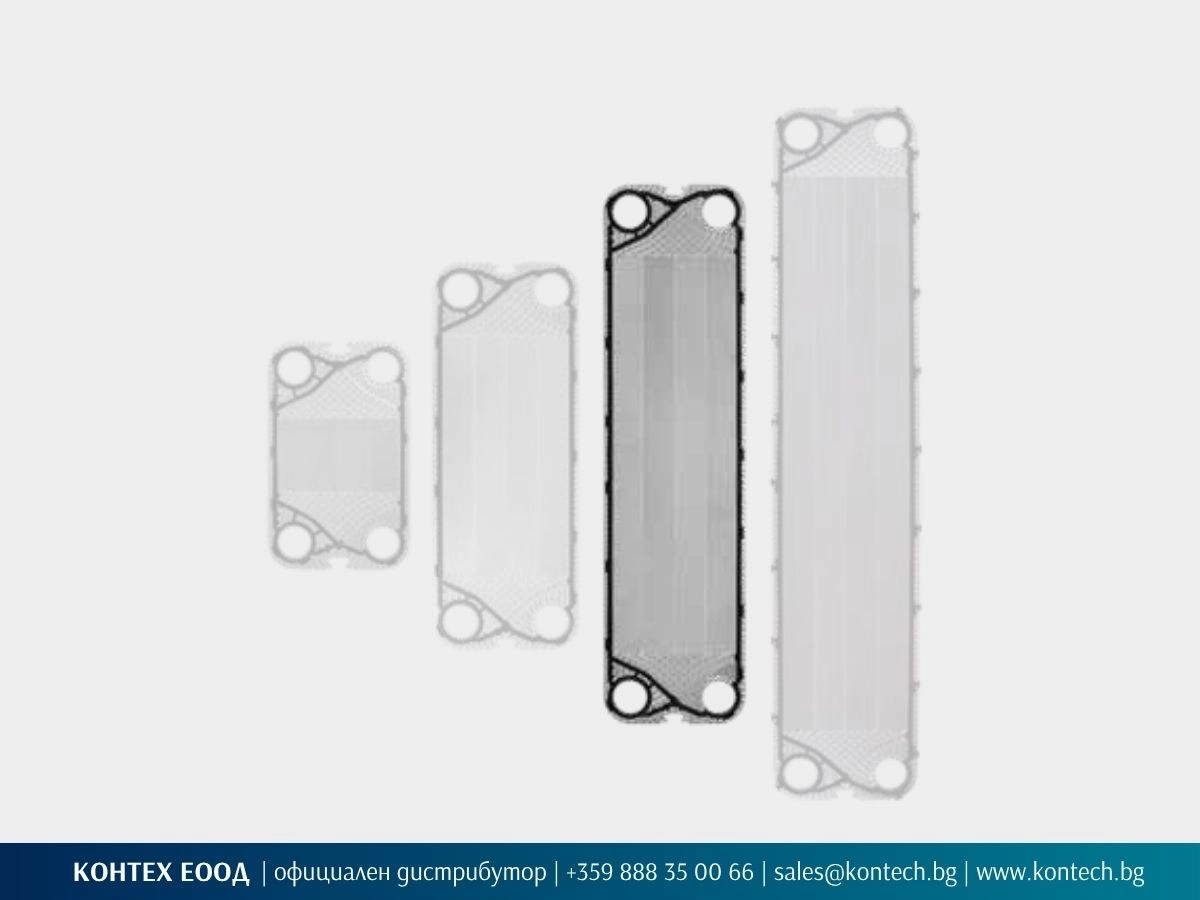

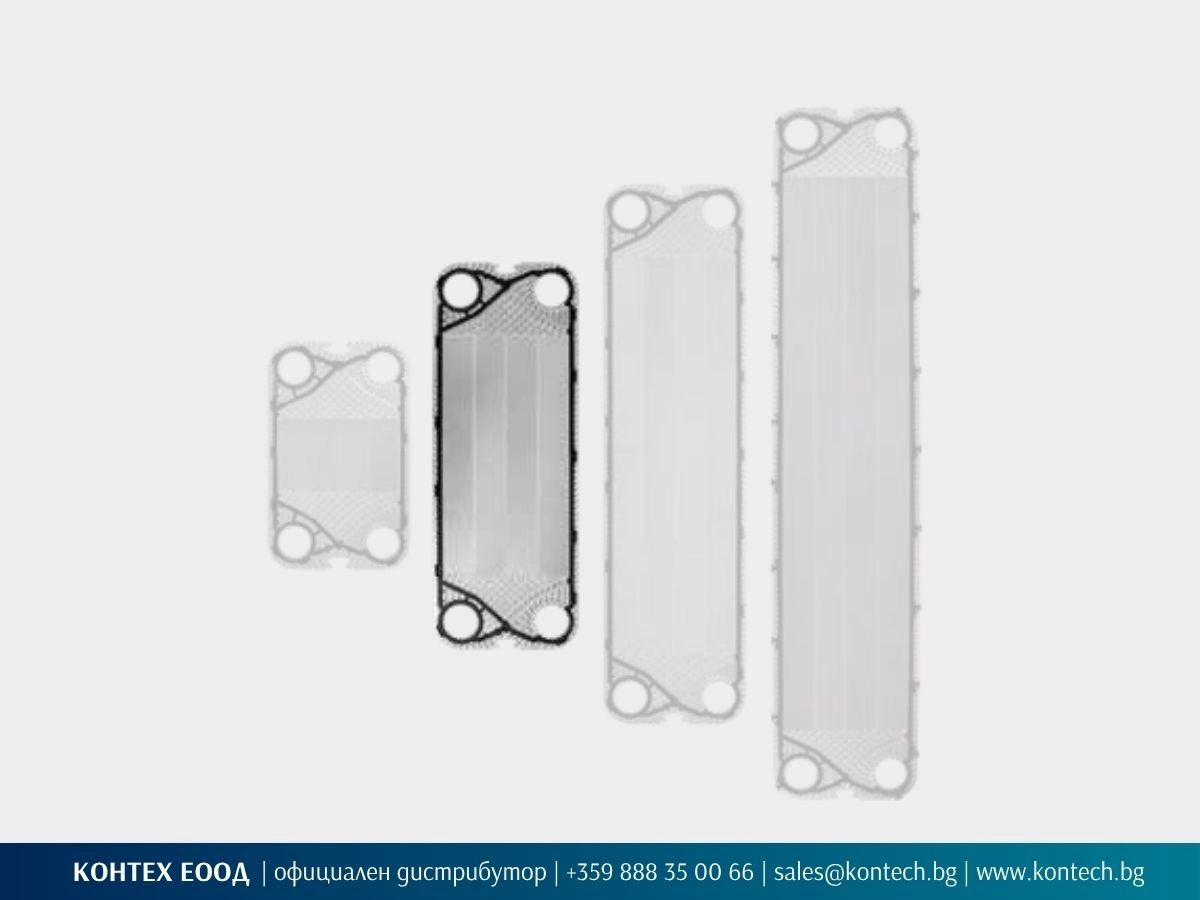

SF62 · пластина 306 × 817 mm
Вертикално междуосово разстояние между отворите: 700 mm. Габаритна височина на рамката по чертеж: 949 mm.
SF63 · пластина 306 × 1167 mm
Вертикално междуосово разстояние между отворите: 1050 mm. Габаритна височина на рамката по чертеж: 1299 mm.

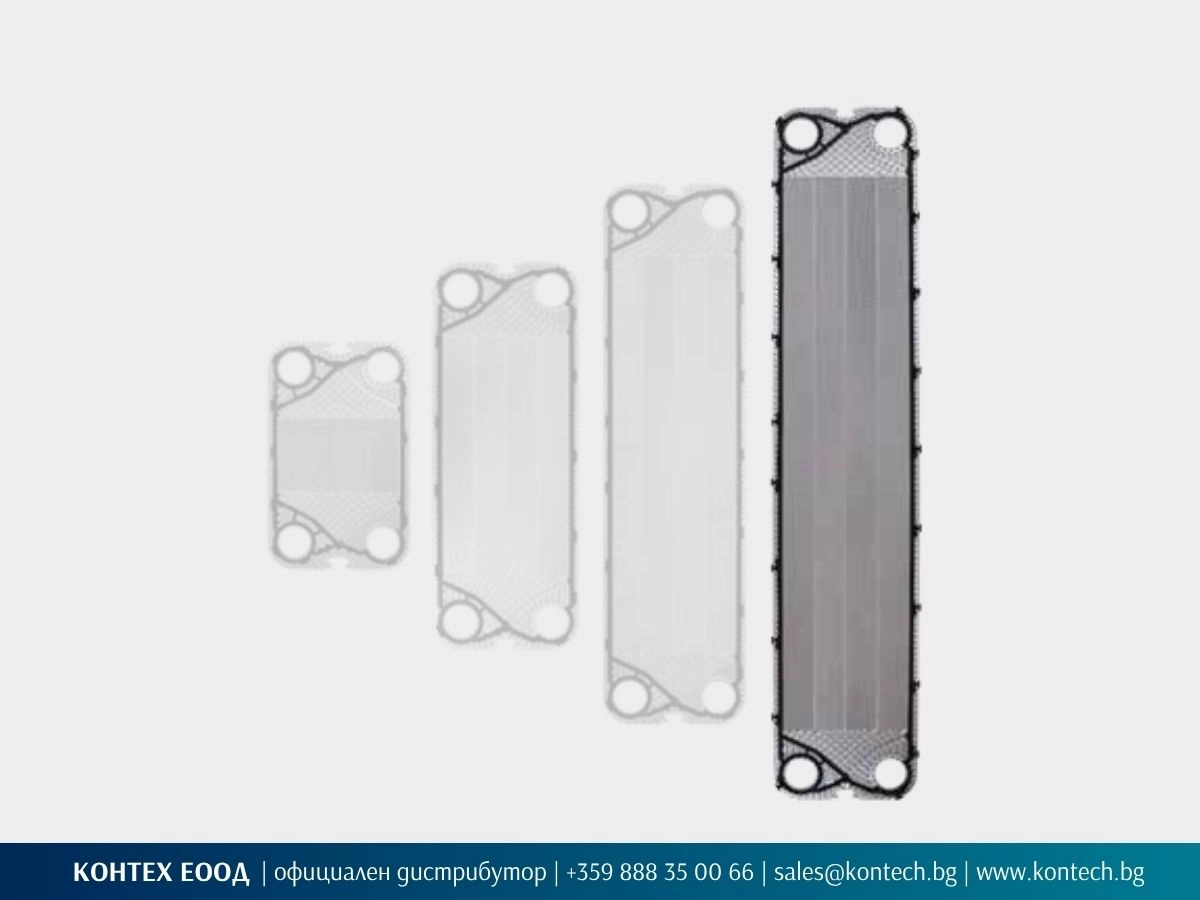

SF64 · пластина 306 × 1517 mm
Най-високият модел в серията. Вертикално междуосово разстояние между отворите: 1400 mm. Габаритната височина на рамката по чертеж е: 1649 mm.
Кога SF60 е подходящ избор
КОНТЕХ препоръчва серията SF60 за задачи с фланцови присъединявания DN65, при които е необходим разглобяем топлообменник за отопление, охлаждане или оползотворяване на топлина. Четирите височини на пластините дават възможност да се подбере модел според работния режим и ограниченията на монтажното пространство.
При селекцията размерът и броят пластини се разглеждат заедно. По-високата пластина предоставя по-голяма площ на една пластина, но изборът зависи и от дебитите и допустимия пад на налягане. За монтажа се предвижда място както за самия апарат, така и за отваряне и обслужване на пакета пластини.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
За приложения с чисти флуиди, при които не е необходим достъп до пластините за механично почистване, може да се разгледа неразглобяем пластинчат топлообменник.
Кога SF100 е подходящ избор
КОНТЕХ препоръчва серията SF100 за задачи с фланцови присъединявания DN100, при които е необходим разглобяем пластинчат топлообменник за отопление, охлаждане или оползотворяване на топлина. Петте модела позволяват избор между различни височини на пластините и вариант с по-дълбоки канали.
При оразмеряването размерът, профилът и броят пластини се разглеждат заедно. По-високата пластина предоставя повече площ на една пластина, но изборът зависи и от дебитите и допустимия пад на налягане. За монтажа се предвижда пространство за отваряне и обслужване на пакета пластини.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
За приложения с чисти флуиди, при които не е необходим достъп до пластините за механично почистване, може да се разгледа неразглобяем пластинчат топлообменник.
Типични приложения на SonFlow SF100
- ОВК и абонатни станции: Топлообмен между водни или водно-гликолови кръгове в абонатни станции и централни системи за отопление и охлаждане.
- Термопомпи и чилъри: Разделяне на водни кръгове с различни работни условия. Конфигурацията се подбира според температурите, дебитите и допустимия пад на налягане.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди, охлаждане на машини и оборудване и оползотворяване на отпадна топлина.
- Центрове за данни: Топлообмен между охлаждащи кръгове според необходимата топлинна мощност, температурите и хидравличните ограничения на системата.
- Морски приложения: Охлаждащи и спомагателни системи. При морска вода се разглеждат титаниеви пластини и съответната защита на присъединяванията.
- Химическа и добивна промишленост: Нагряване и охлаждане след проверка на химичния състав, вискозитета и наличието на частици във флуидите.
Конфигурация според флуида и работните условия
Пластини
Серията SF100 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия. Профилът и броят пластини се определят при оразмеряването.
Рамка
Предлага се рамка от въглеродна стомана, боядисана RAL 5010, с проектно налягане 10 bar, 16 bar или 25 bar. Размерът на рамката се определя според модела и пакета пластини. При подбора се отчитат условията за монтаж и обслужване.
Уплътнения
Използват се уплътнения тип Hang-on от NBR или EPDM, които се закрепват без лепило. Материалът се избира според флуидите, работните температури и почистващите препарати. Допустимата температура се потвърждава за конкретната конфигурация.
Присъединявания
Серията SF100 се предлага с фланцови присъединявания DN100. Според флуида се подбират присъединявания с гумена облицовка или облицовка от AISI 316 или титан. Фланцовият стандарт и класът по налягане се уточняват в офертата.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и необходими изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Налично пространство за монтаж и обслужване
За подмяна
- Снимка на табелката и на съществуващия апарат
- Производител, модел и сериен номер
- Габарити и данни за присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

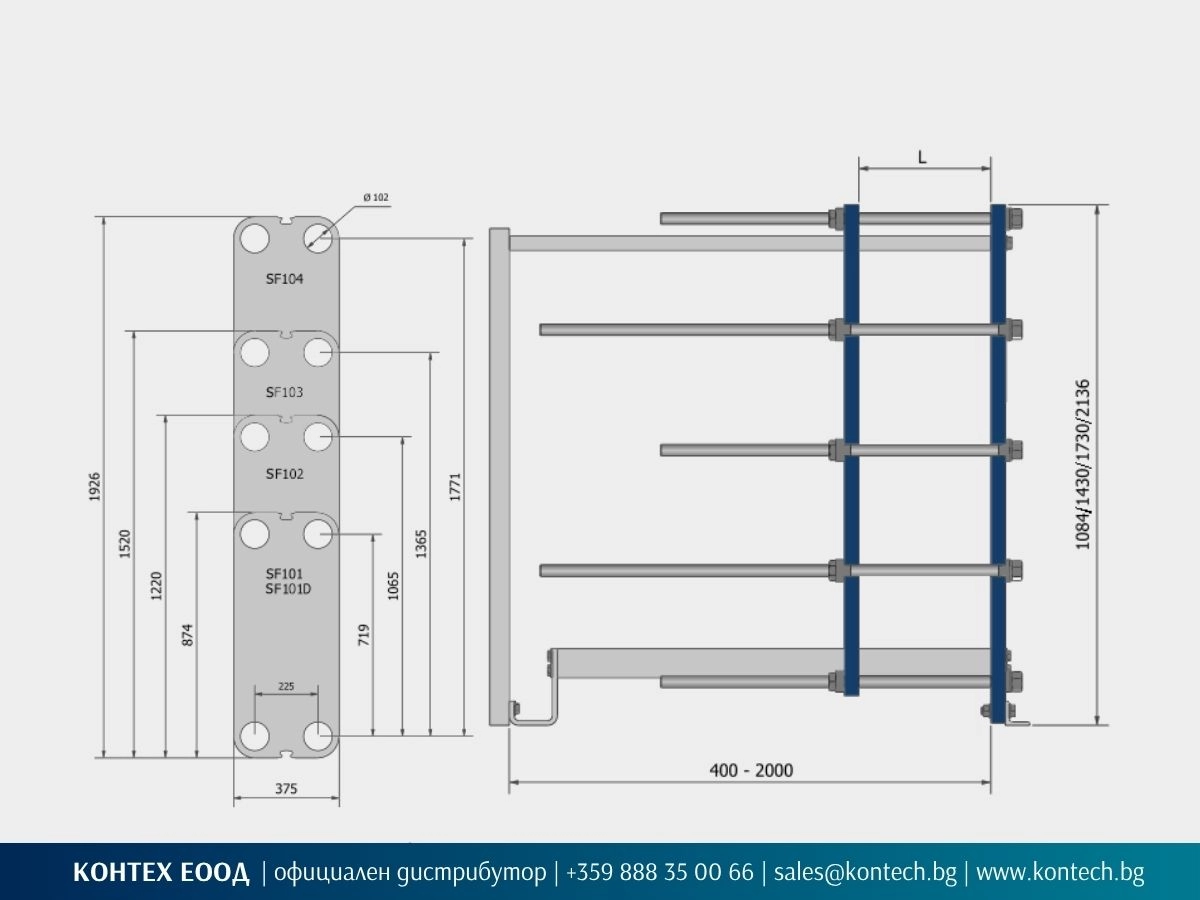

Технически чертеж и размери на SonFlow SF100
Технически данни за SonFlow SF100
| Параметър | Данни | ||||
|---|---|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
||||
| Серия |
SonFlow SF100 |
||||
| Модели |
SF101 |
SF101D |
SF102 |
SF103 |
SF104 |
|
Размер на пластината, mm (ширина/височина) |
375 874 |
375 874 |
375 1220 |
375 1520 |
375 1926 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
225 719 |
225 719 |
225 1065 |
225 1365 |
225 1771 |
| Отвор на пластината |
Ø102 mm |
Ø102 mm |
Ø102 mm |
Ø102 mm |
Ø102 mm |
| Габаритна височина на рамката, mm |
1084 |
1084 |
1430 |
1730 |
2136 |
| Вариант Deep |
- |
Да |
- |
- |
- |
| Проектно налягане, bar |
10 16 25 |
10 16 25 |
10 16 25 |
10 16 25 |
10 16 25 |
| Конструкция |
Едноходова |
||||
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
||||
| Работна температура |
До +165 °C според конфигурацията |
||||
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
||||
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
||||
| Присъединявания |
DN100 фланцово присъединяване |
||||
| Уплътнения |
NBR EPDM |
||||
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
||||
Посочените размери са по техническия чертеж на производителя. Дължината на рамката и размерът на пакета пластини се уточняват за избраната конфигурация.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и отразяват конфигурациите, предлагани от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF100 се предлага по поръчка. Цената се определя според модела и конфигурацията и се посочва в офертата. Стандартният срок за доставка е около 4 седмици. Цената и конкретният срок се потвърждават с офертата.
| Параметър | Данни | |||
|---|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
|||
| Серия |
SonFlow SF60 |
|||
| Модели |
SF61 |
SF62 |
SF63 |
SF64 |
| Размер на пластината по чертеж |
306 × 497 mm |
306 × 817 mm |
306 × 1167 mm |
306 × 1517 mm |
| Междуосови разстояния |
192 mm хоризонтално |
192 mm хоризонтално |
192 mm хоризонтално |
192 mm хоризонтално |
| Отвор на пластината |
Ø67 mm |
Ø67 mm |
Ø67 mm |
Ø67 mm |
| Габаритна височина на рамката по чертеж |
629 mm |
949 mm |
1299 mm |
1649 mm |
| Проектно налягане |
10 bar 16 bar 25 bar |
10 bar 16 bar 25 bar |
10 bar 16 bar 25 bar |
10 bar 16 bar 25 bar |
| Конструкция |
Едноходова |
|||
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
|||
| Работна температура |
до 165 °C |
|||
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
|||
| Рамка |
Боядисана рамка - RAL 5010 |
|||
| Присъединявания |
DN65 фланцово присъединяване |
|||
| Уплътнения |
NBR EPDM |
|||
| Аксесоари |
Кондензна вана Изолационен кожух Защитно покривало Ключ за сглобяване |
|||
Посочените размери са по техническия чертеж на производителя.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF60 се предлага по поръчка. Цената се определя според избрания модел и конфигурация и се посочва в офертата. Стандартният срок за доставка е около 4 седмици и се потвърждава с офертата.
