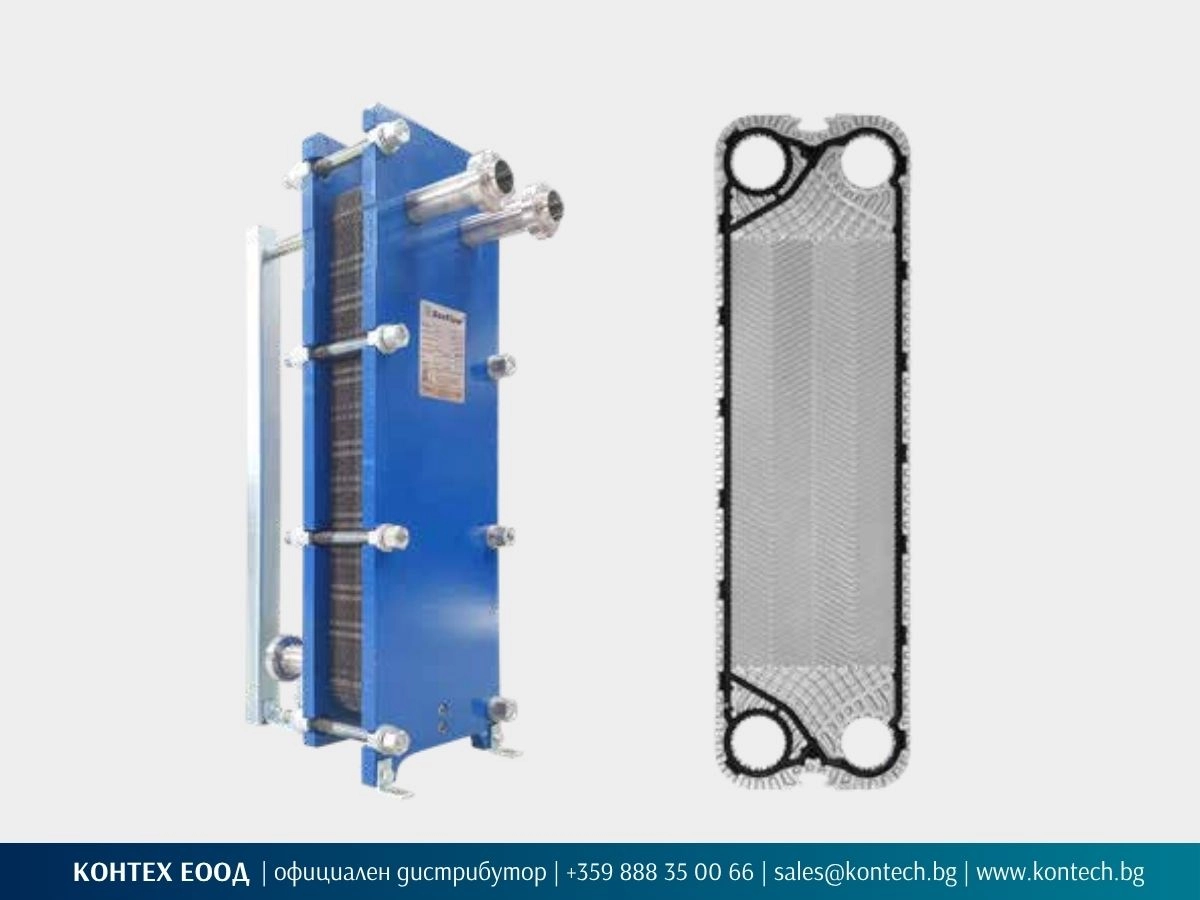

Разглобяем пластинчат топлообменник SonFlow SF70
Модел SF71 за топлообмен между течни хранителни среди и топлоносители
SonFlow SF70 включва модела SF71, който е едноходов разглобяем пластинчат топлообменник с присъединявания DN50 / 2″ за хранително-вкусови процеси. Конструкцията на присъединителните отвори и профилът на пластините са проектирани за щадящо третиране на чувствителни течни хранителни среди при топлообмен с топлоносител.
Конфигурацията се определя според продукта, дебитите, температурите, допустимия пад на налягане и изискванията за почистване. Разглобяемата конструкция осигурява достъп до пластините за проверка, механично почистване и подмяна на уплътнения.
SF71
DN 50 / 2″
10 bar или 16 bar
до 165 °C
AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати вида на продукта и топлоносителя, дебитите, входящите и необходимите изходящи температури, работното налягане и допустимия пад на налягане. Посочи и изискванията към присъединяванията и почистването.
Подмяна на съществуващ топлообменник
Изпрати снимка на табелката и присъединяванията, наличните работни параметри и габарити. Ще проверим възможността за подмяна със SonFlow SF71 или с друга подходяща серия.
Пластини и уплътнения
Изпрати модела, серийния номер, броя на пластините и снимки на табелката или пластината. Посочи продукта, работните температури и използваните препарати за почистване, ако са известни.
Модел SF71 от серията SonFlow SF70
SF71 е моделът в серията SF70. Пластината е с размери 268 × 928 mm, хоризонтално междуосово разстояние 150 mm и вертикално междуосово разстояние 800 mm.
Диаметър на присъединителните отвори на пластината: Ø70 mm. Габаритна височина на рамката по чертеж: 1136 mm. Дължината на апарата зависи от рамката и броя пластини.
Броят и материалът на пластините се определят според необходимата топлинна мощност, свойствата на продукта и допустимия пад на налягане.
SF71 · пластина 268 × 928 mm
Кога SF70 е подходящ избор
КОНТЕХ препоръчва SF70 за топлообмен между течни хранителни среди и топлоносители, когато са важни щадящото третиране на средата, присъединяванията за хранителни процеси и достъпът до пластините за обслужване. Подборът отчита свойствата на двата флуида, работните параметри и изискванията за почистване.
За хранително приложение се уточняват съставът и вискозитетът на продукта, наличието на частици и изискванията към контактните материали. Пластините, уплътненията и присъединяванията се съгласуват с работните температури и предвидения режим на почистване.
Конструкцията позволява CIP почистване и отваряне за проверка на пластините. При промяна на производствения режим може да се провери възможността за добавяне на пластини.
Типични приложения на SonFlow SF70
- Млечни продукти: нагряване и охлаждане на течни продукти след проверка на вискозитета, температурния режим и изискванията за почистване.
- Напитки: топлообмен между течни хранителни среди и топлоносители при конфигурация, съобразена със състава на средата, температурите и изискванията за почистване.
- Пивоварни и хранителни производства: топлообмен в технологични процеси при съгласувани присъединявания, материали и работни параметри.
- ОВК и промишлени процеси: нагряване и охлаждане на флуиди, когато конфигурацията на SF71 съответства на условията на приложението.
Кога се разглежда друга серия
При топлообмен между водни или водно-гликолови кръгове, както и при необходимост от друга геометрия на пластините или присъединяванията, се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow. Изборът се определя според дебитите, температурите и допустимия пад на налягане.
При флуиди с частици, влакна или повишен вискозитет КОНТЕХ препоръчва да се провери приложимостта на Free Flow пластинчат топлообменник.
Конфигурация според флуида и работните условия
Пластини
SF71 се предлага с пластини от AISI 316 или титан. Материалът се определя според състава на продукта и топлоносителя, температурите и изискванията за устойчивост на корозия. За хранителни процеси се уточняват и изискванията към материалите в контакт с продукта.
Рамка
Производителят посочва боядисана рамка RAL 5010 и рамка от неръждаема стомана, с проектно налягане 10 или 16 bar. Изпълнението се уточнява според монтажната среда, условията за външно почистване и работните параметри.
Уплътнения

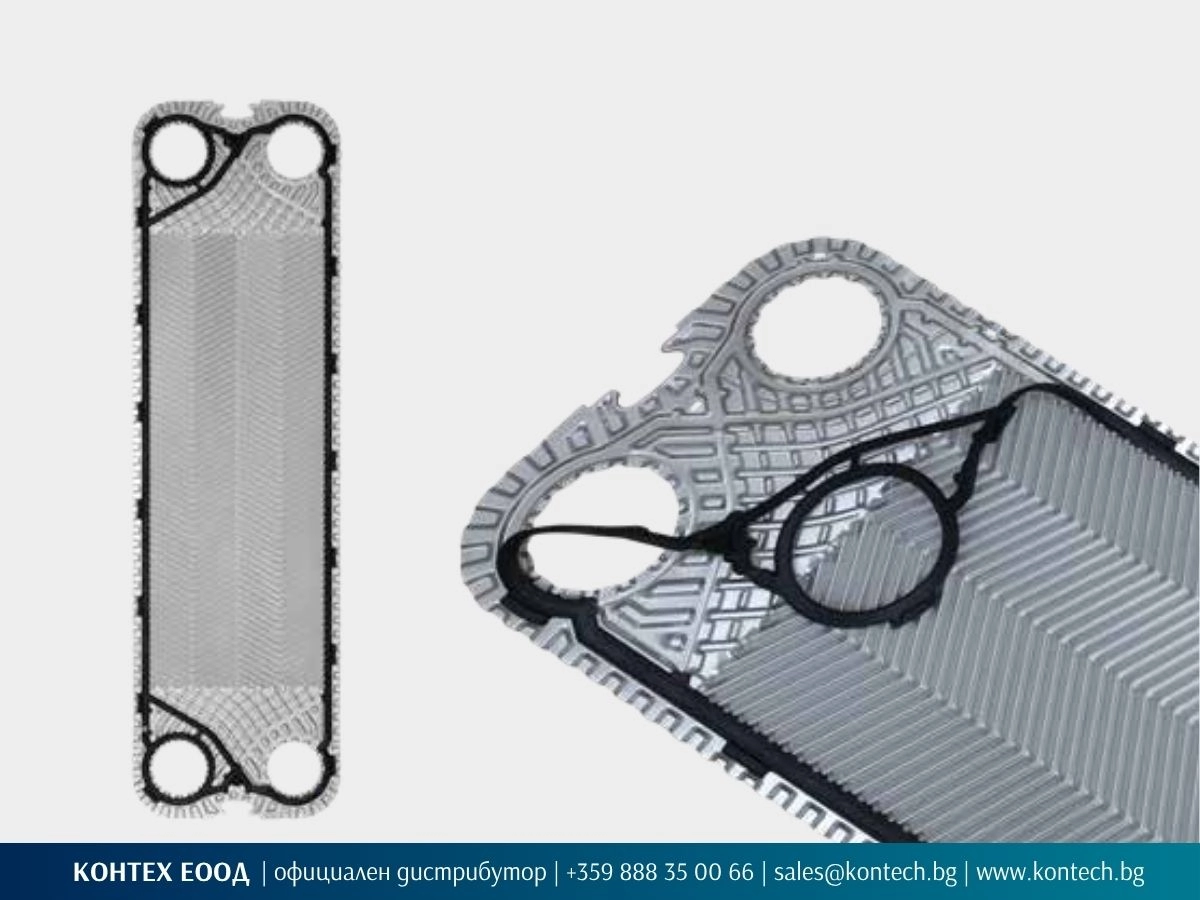

SF71 се предлага с уплътнения тип Hang-on от NBR или EPDM. Материалът се избира според продукта, топлоносителя, работните температури и препаратите за почистване. При избора се отчитат и концентрациите на препаратите и температурите по време на почистващия цикъл.
Присъединявания
SF71 се предлага с присъединявания DN50 / 2″ за хранителни процеси. Конкретният стандарт, размерите и изпълнението се уточняват спрямо съществуващата тръбна система.
Какви данни са необходими за оферта
За нов подбор
- Продукт и топлоносител от двете страни
- Дебит от всяка страна
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Вискозитет и наличие на частици
- Изисквания към контактните материали
- Размер и стандарт на присъединяванията
- Режим, препарати и температури за почистване
- Налично пространство за монтаж
За подмяна
- Снимка на табела на съществуващия апарат
- Производител, модел и сериен номер
- Габарити и снимки на присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

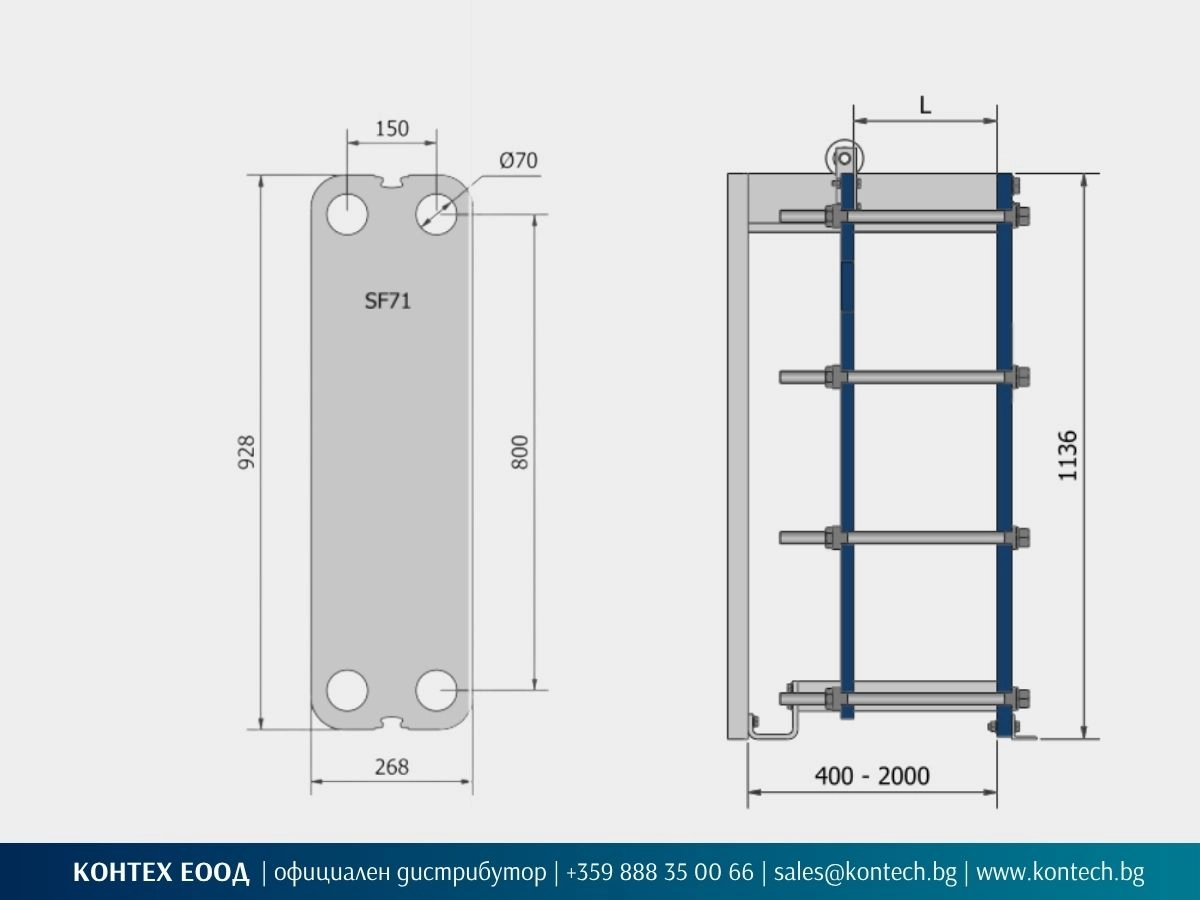

Технически чертеж и размери на SonFlow SF70
Технически данни за SonFlow SF70
| Параметър | Данни |
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
| Серия |
SonFlow SF70 |
| Модели |
SF71 |
| Конструкция |
Едноходова |
| Материал на пластините |
Неръждаема стомана AISI 316 Титан |
| Проектно налягане |
10 bar 16 bar |
| Работна температура |
до 165 °C според материала и конфигурацията |
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
| Рамка |
Боядисана RAL 5010 или от неръждаема стомана |
| Присъединявания |
DN50 / 2″ за хранителни процеси |
| Уплътнения |
NBR EPDM |
| Размер на пластината по чертеж |
268 × 928 mm |
| Междуосови разстояния |
150 mm хоризонтално 800 mm вертикално |
| Отвор на пластината |
Ø70 mm |
| Габаритна височина на рамката по чертеж |
1136 mm |
| Аксесоари |
Кондензна вана, изолационен кожух, защитно покривало, ключ за сглобяване и монтажни стойки |
Размерите са по техническия чертеж на SF71.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. Приложимите материали, проектно налягане, допустима температура и конструктивни стандарти се потвърждават за предложеното изпълнение.
Разглобяемият пластинчат топлообменник SonFlow SF70 се предлага по поръчка. Стандартният срок за доставка е около 4 седмици. Цената и срокът за доставка се потвърждават с офертата.
Други SF модели
Често задавани въпроси
SF71 се използва за топлообмен между течни хранителни среди и топлоносители. Конструкцията на отворите и профилът на пластините са проектирани за щадящо третиране на чувствителни среди. Подборът отчита състава, вискозитета, наличието на частици и необходимия температурен режим.
Възможността се проверява по продукта, дебита и температурния режим. За пастьоризация се уточняват и изискванията към процеса, включително времето на задържане и управлението на инсталацията. Топлообменникът се подбира като част от технологичната система.
Производителят посочва възможност за CIP почистване — циркулационно почистване на място. Препаратите, концентрациите и температурите трябва да са съвместими с пластините и уплътненията. При необходимост апаратът се отваря за проверка и механично почистване.
Възможността се проверява по работните параметри, габаритите и присъединяванията на съществуващия апарат. Изпрати снимка на табелката и присъединяванията, както и наличен чертеж или размери.
Да. КОНТЕХ доставя резервни пластини и уплътнения за SonFlow SF71 по поръчка. За оферта изпрати снимка на табелката и необходимите количества.
Цената за SF70 зависи от броя и материала на пластините, уплътненията, рамката и присъединяванията. Изпрати наличните работни параметри, за да получиш оферта за конкретна конфигурация.
Моделът се предлага по поръчка. Стандартният срок за доставка е около 4 седмици. Конкретният срок се потвърждава с офертата.
Запитване за оферта
Опиши продукта и необходимия процес на нагряване или охлаждане. Изпрати работните параметри, с които разполагаш, и изискванията към присъединяванията и почистването. Ако е необходима допълнителна информация, ще се свържем с теб.
Предложената конфигурация, цената и срокът за доставка се потвърждават с офертата.
