Разглобяем пластинчат топлообменник SonFlow SF150
Модели SF151, SF151D, SF152, SF152D, SF154 и SF156 с фланцови присъединявания DN150

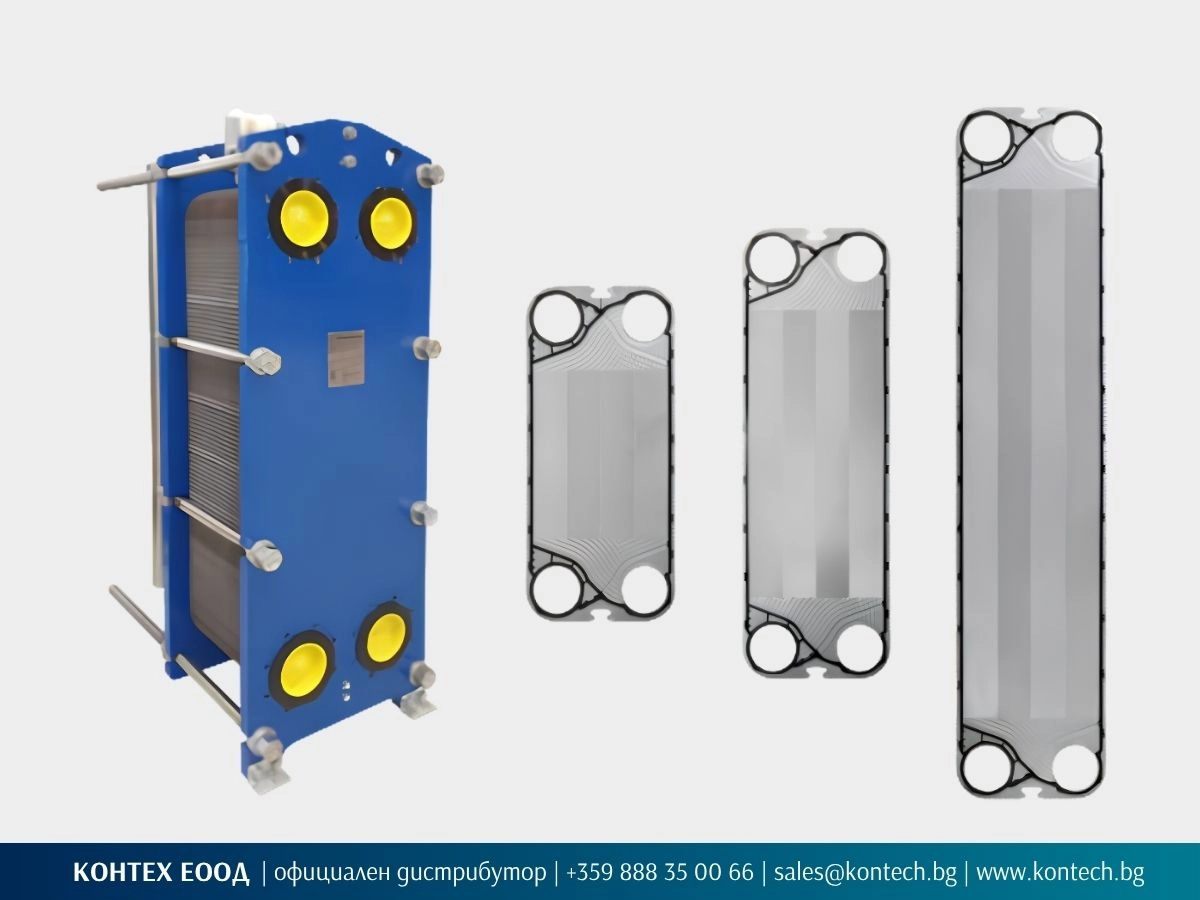

SonFlow SF150 е разглобяем пластинчат топлообменник с фланцови присъединявания DN150 за отопление, охлаждане и оползотворяване на топлина в ОВК и промишлени инсталации. Пластините и уплътненията са достъпни за почистване, проверка и подмяна. КОНТЕХ подбира модела и конфигурацията според топлотехническото задание.
Серията включва шест модела с избор на пластини от AISI 304, AISI 316 или титан и уплътнения от NBR или EPDM. Предлага се по поръчка със стандартен срок за доставка около 4 седмици. Цената се определя за избраната конфигурация и се посочва в офертата, която потвърждава и конкретния срок за доставка.
SF151, SF151D, SF152, SF152D, SF154 и SF156
DN150 · за фланец
10 bar, 16 bar или 25 bar
до +165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и изходящите температури. Посочи работното налягане, допустимия пад на налягане и ограниченията за монтаж, ако са известни.
Подмяна на топлообменник
Изпрати снимка на табелата и на апарата, наличните работни параметри, габарити и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF150 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, необходимото количество и снимки на табелата, пластината или уплътнението. Посочи флуидите и работните температури, ако са известни.
Модели SF151, SF151D, SF152, SF152D, SF154 и SF156
Пластинчатите топлообменници SonFlow в серията SF150 използват пластини с ширина 502 mm и хоризонтално междуосово разстояние между отворите 296 mm. Серията включва пластини с еднаква ширина и четири различни височини, които осигуряват различна топлообменна площ на една пластина.

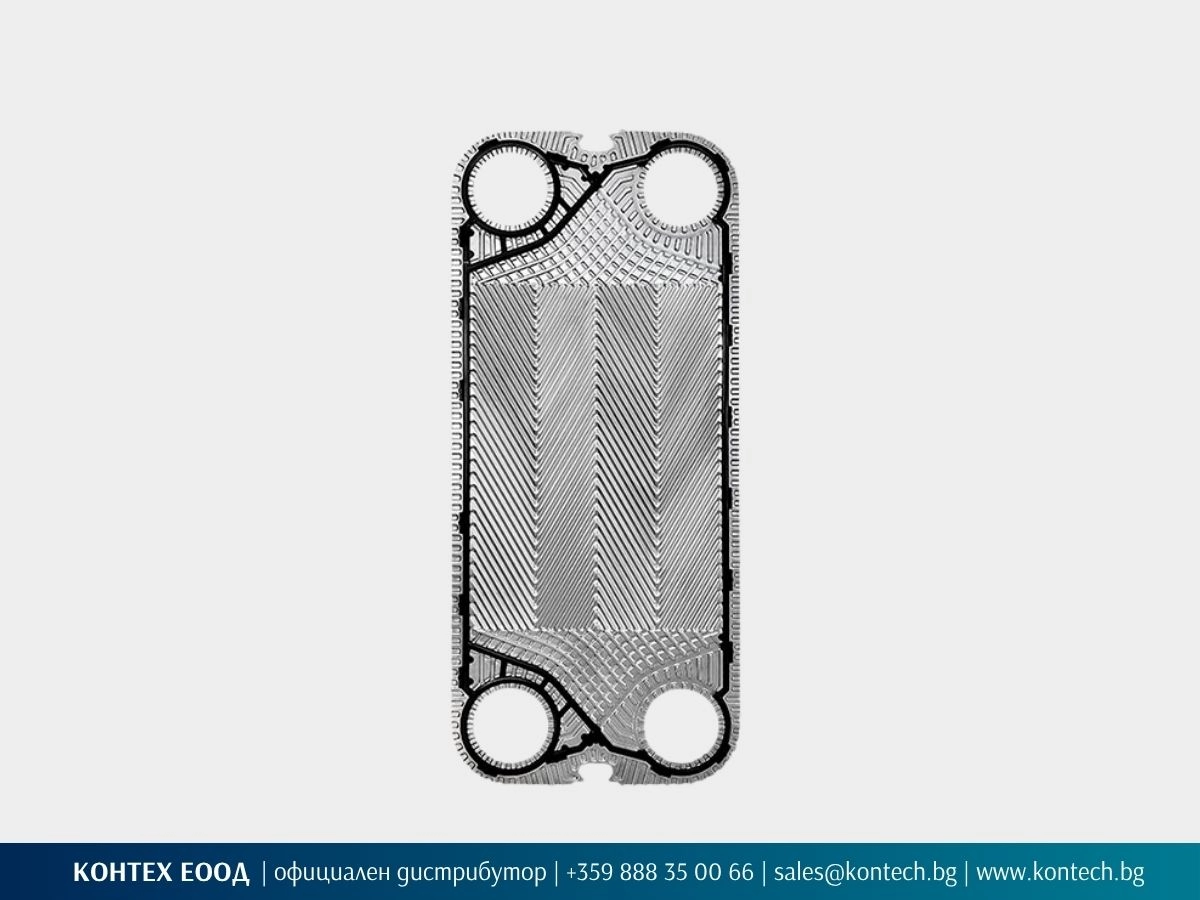

SF151D и SF152D са варианти Deep с по-голяма дълбочина на пресоване, която образува по-дълбоки канали за флуида.
Профилът Deep образува по-дълбоки канали между пластините. КОНТЕХ го разглежда, когато тази геометрия съответства на флуида и необходимите хидравлични условия. По-дълбоките канали могат да помогнат за намаляване на риска от запушване. Изборът между SF151D и SF152D се прави чрез топлинно и хидравлично оразмеряване.

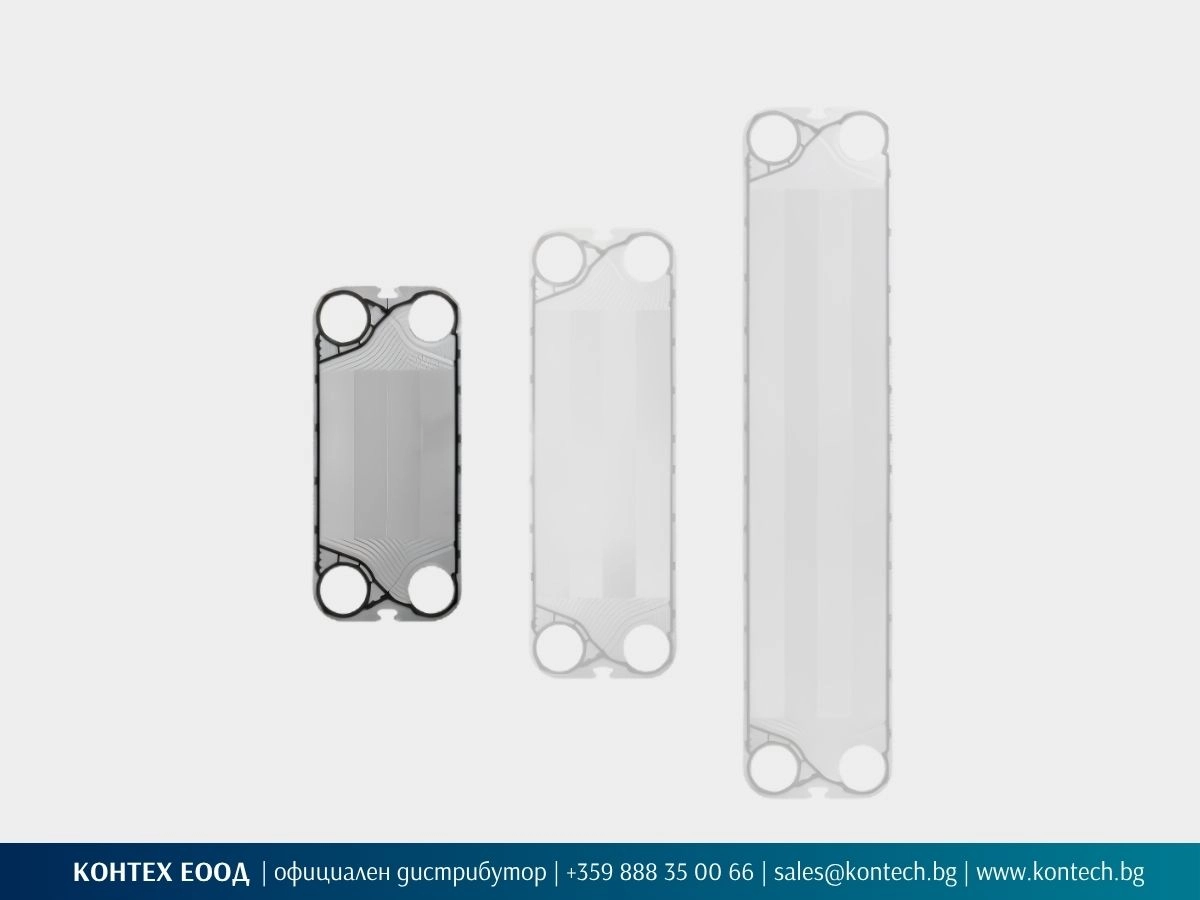

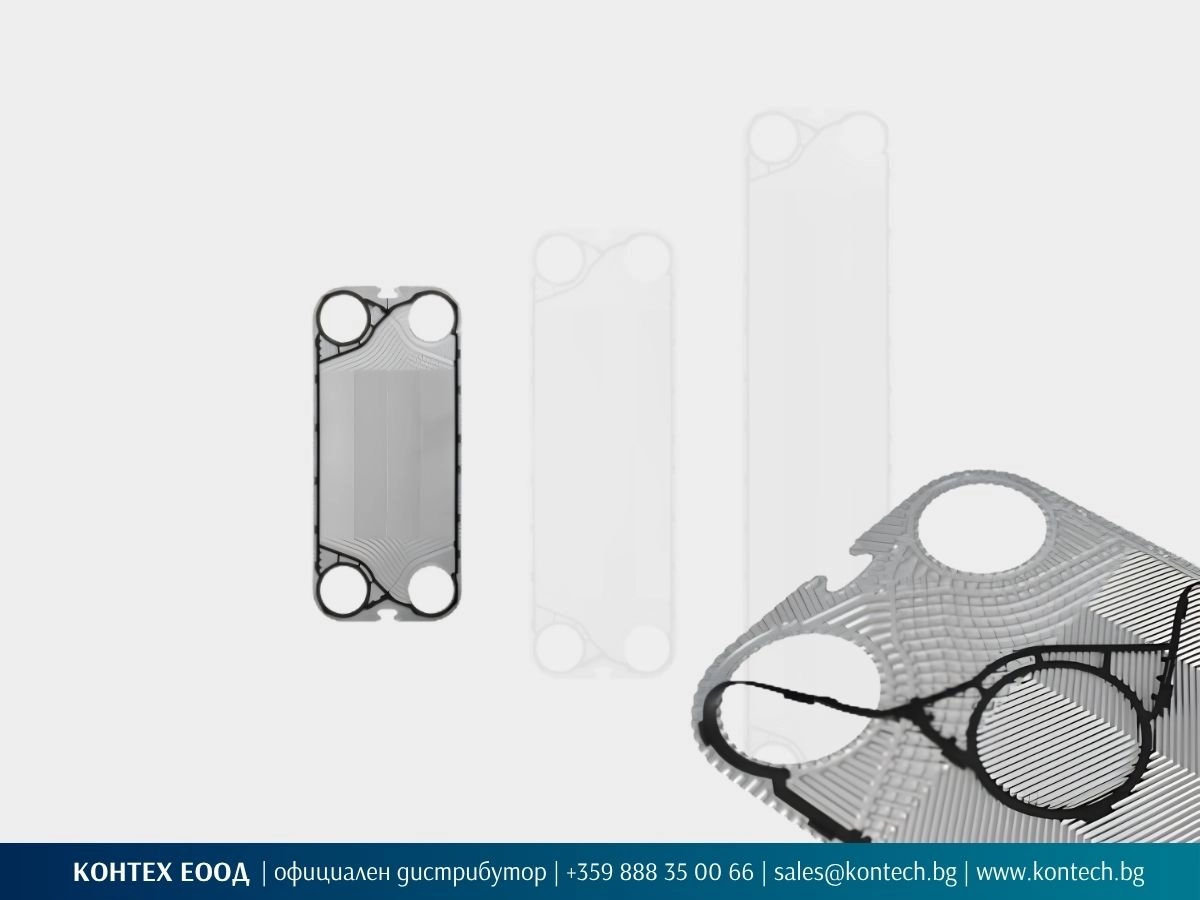

SF151 · пластина 502 × 1096 mm
Моделът с най-ниска пластина в серията. Вертикалното междуосово разстояние между отворите е 890 mm. Разглежда се при задачи, за които тази височина и избраният пакет пластини покриват необходимия топлообмен.
SF151D · пластина 502 × 1096 mm
Вариант Deep със същите размери на пластината като SF151 и по-дълбоки канали за флуида. Избира се, когато приложението го изисква, след проверка на топлинната задача, свойствата на флуидите и допустимия пад на налягане.

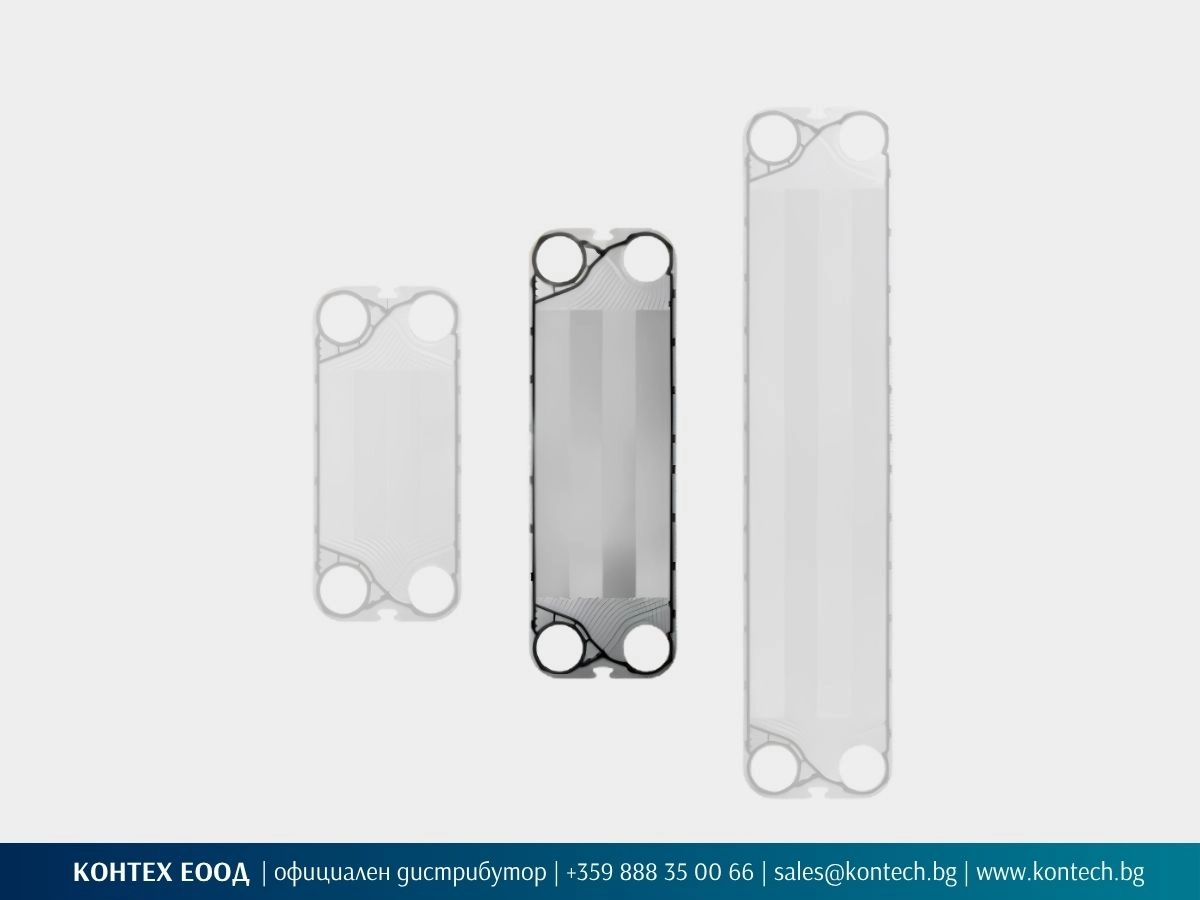

SF152 · пластина 502 × 1498 mm
Вертикалното междуосово разстояние между отворите е 1292 mm. Пластината предоставя повече топлообменна площ от тази на SF151. Моделът, профилът и броят пластини се определят при оразмеряването.

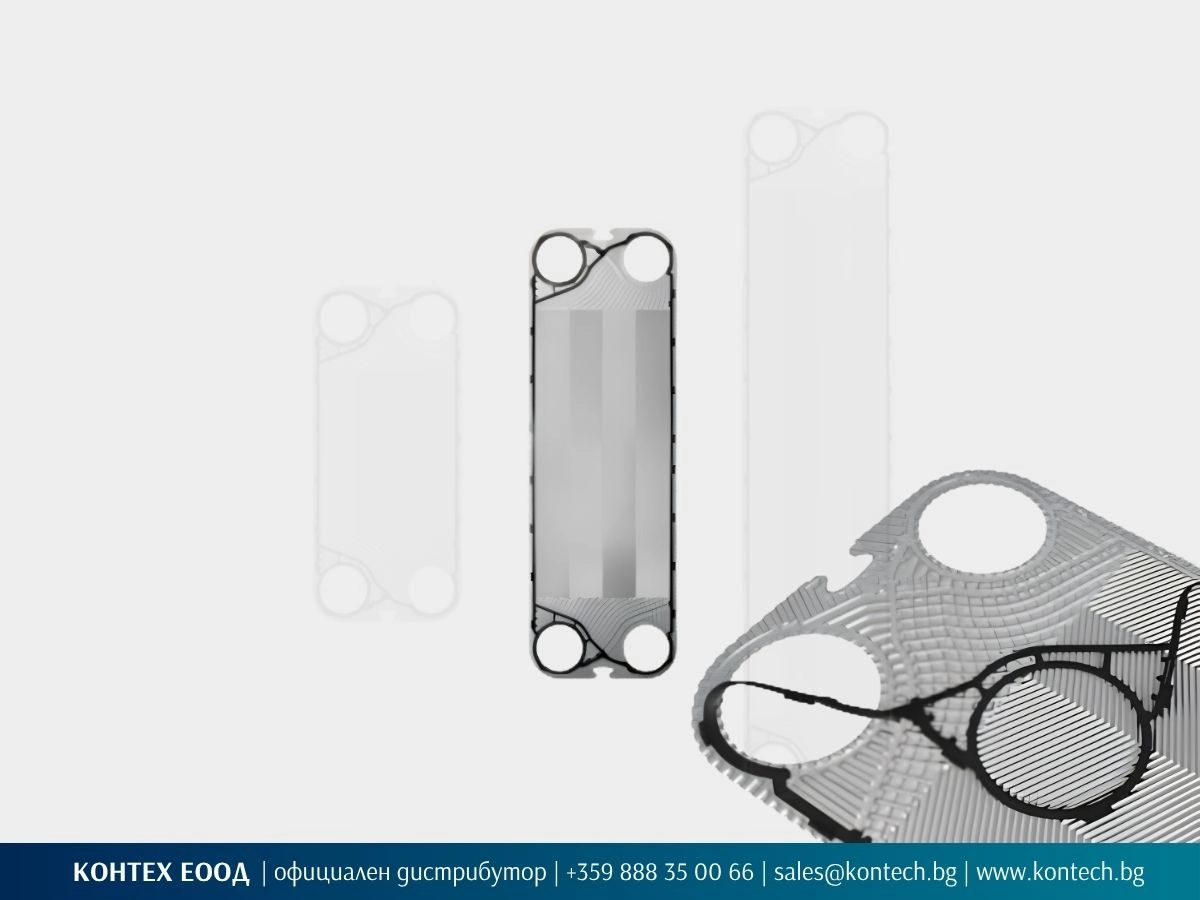

SF152D · пластина 502 × 1498 mm
SF152D е вариант на SF152 с по-дълбоки канали за флуида. Размерите на пластината са същите: 502 × 1498 mm. Избира се, когато приложението го изисква и по-дълбоките канали съответстват на свойствата на флуида.

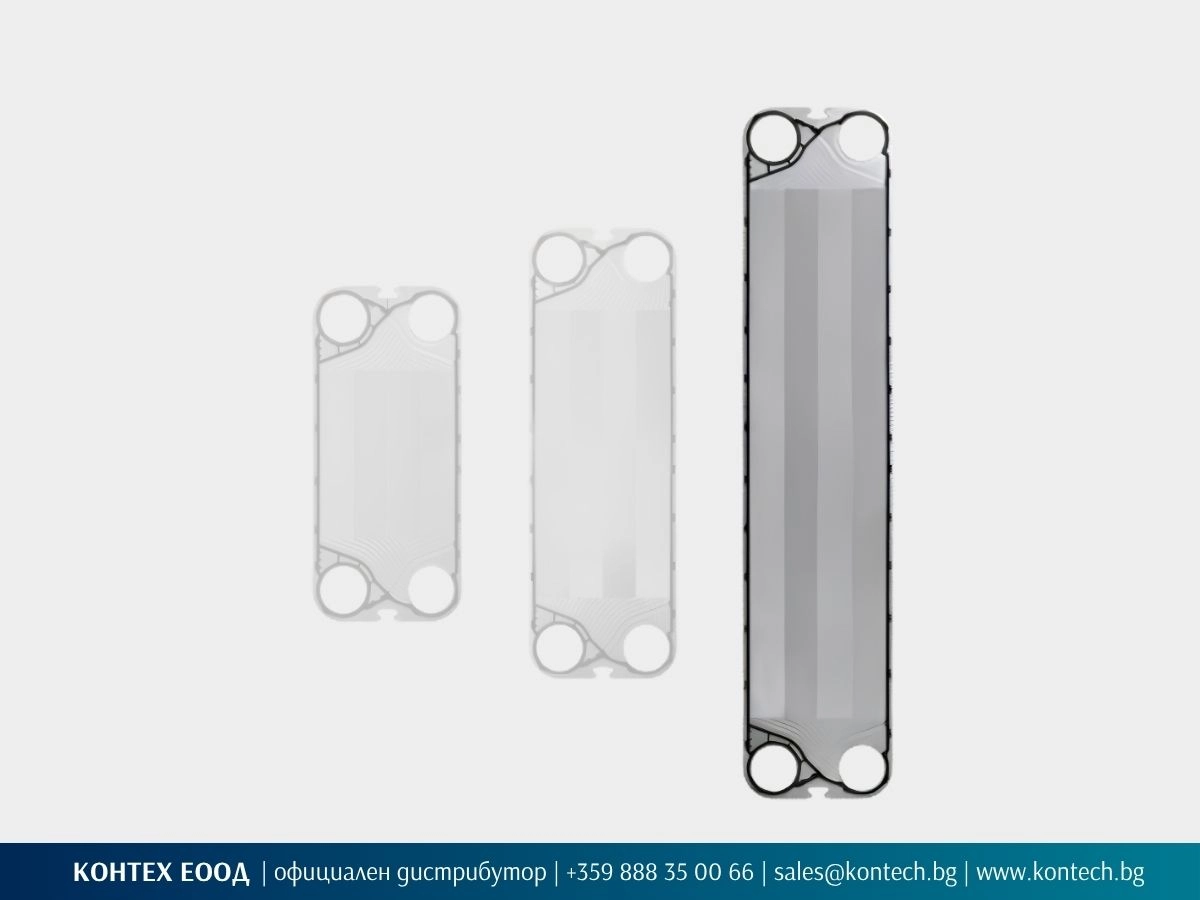

SF154 · пластина 502 × 1900 mm
Вертикалното междуосово разстояние между отворите е 1694 mm. Моделът предлага следваща височина на пластината при същите присъединявания DN150. Изборът се съобразява с работните параметри и мястото за монтаж.

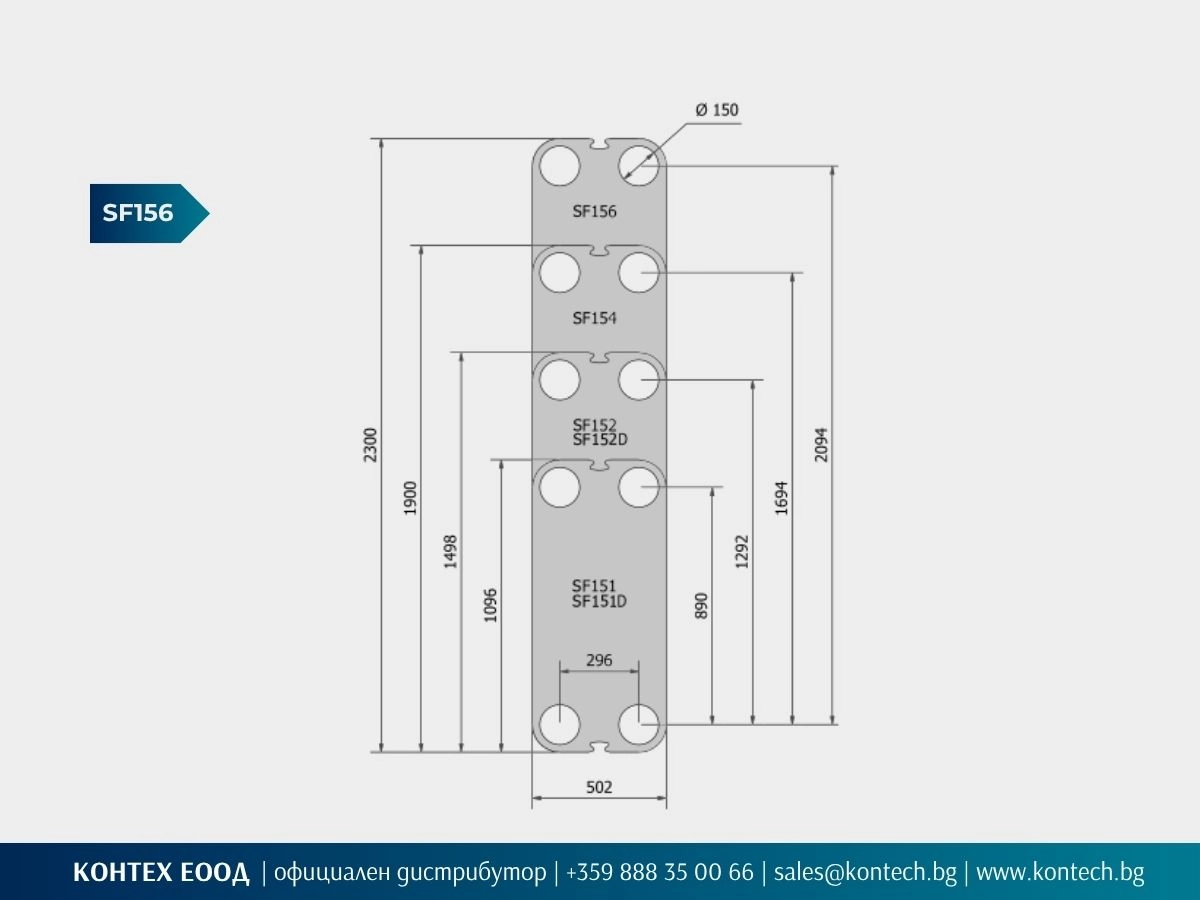

SF156 · пластина 502 × 2300 mm
Моделът с най-висока пластина в серията. Вертикалното междуосово разстояние между отворите е 2094 mm. Разглежда се, когато тази геометрия съответства на необходимия топлообмен и наличното пространство.
Кога SF150 е подходящ избор
КОНТЕХ препоръчва серията SF150 за задачи с фланцови присъединявания DN150, при които е необходим разглобяем пластинчат топлообменник за отопление, охлаждане или оползотворяване на топлина. Четирите височини на пластините и двата варианта Deep дават възможност за подбор според конкретната инсталация.
Размерът, профилът и броят пластини се разглеждат заедно при оразмеряването. По-високата пластина предоставя повече площ на една пластина, но не определя самостоятелно топлинната мощност. Изборът зависи и от температурите, дебитите и допустимия пад на налягане.
Разглобяемата конструкция е предимство, когато се предвиждат периодични проверки, механично почистване или подмяна на уплътнения. За монтажа се осигурява пространство за отваряне и обслужване на пакета пластини.
Кога се разглежда друга серия
При различни изисквания към дебитите, присъединяванията или габаритите се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се проверява възможността за Free Flow пластинчат топлообменник.
За приложения с чисти флуиди, при които не е необходим достъп до пластините за механично почистване, може да се разгледа неразглобяем пластинчат топлообменник.
Типични приложения на SonFlow SF150
- ОВК и абонатни станции: Топлообмен между водни или водно-гликолови кръгове в абонатни станции и централни системи за отопление и охлаждане.
- Термопомпи и чилъри: Разделяне на водни кръгове с различни работни условия. Конфигурацията се подбира според температурите, дебитите и допустимия пад на налягане.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди, охлаждане на машини и оборудване и оползотворяване на отпадна топлина.
- Центрове за данни: Топлообмен между охлаждащи кръгове според необходимата топлинна мощност, температурния подход и хидравличните ограничения на системата.
- Морски приложения: Охлаждащи и спомагателни системи. При морска вода се разглеждат титаниеви пластини и съответната защита на присъединяванията.
- Химическа и добивна промишленост: Нагряване и охлаждане след проверка на химичния състав, вискозитета и наличието на частици във флуидите.
Конфигурация според флуида и работните условия
Пластини
Серията SF150 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия. Профилът и броят пластини се определят при оразмеряването.
Рамка
Проектното налягане се избира между 10 bar, 16 bar и 25 bar според изискванията на инсталацията. Рамката се уточнява за конкретния модел и пакет пластини. При подбора се отчитат условията за монтаж и обслужване.
Уплътнения
Предлагат се уплътнения от NBR или EPDM с възможност за закрепване тип Hang-on без лепило. Материалът се избира според флуидите, температурите и почистващите препарати. Допустимата работна температура се потвърждава за конкретната конфигурация.
Присъединявания
Серията SF150 се предлага с присъединявания за фланец DN150, с гумена облицовка (rubber liner) или облицовка от неръждаема стомана AISI 316 или титан. Насрещните фланци към тръбопровода не са включени в доставката.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Налично пространство за монтаж и обслужване
За подмяна
- Снимка на табелата и на съществуващия апарат
- Производител, модел и сериен номер
- Габарити и данни за присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

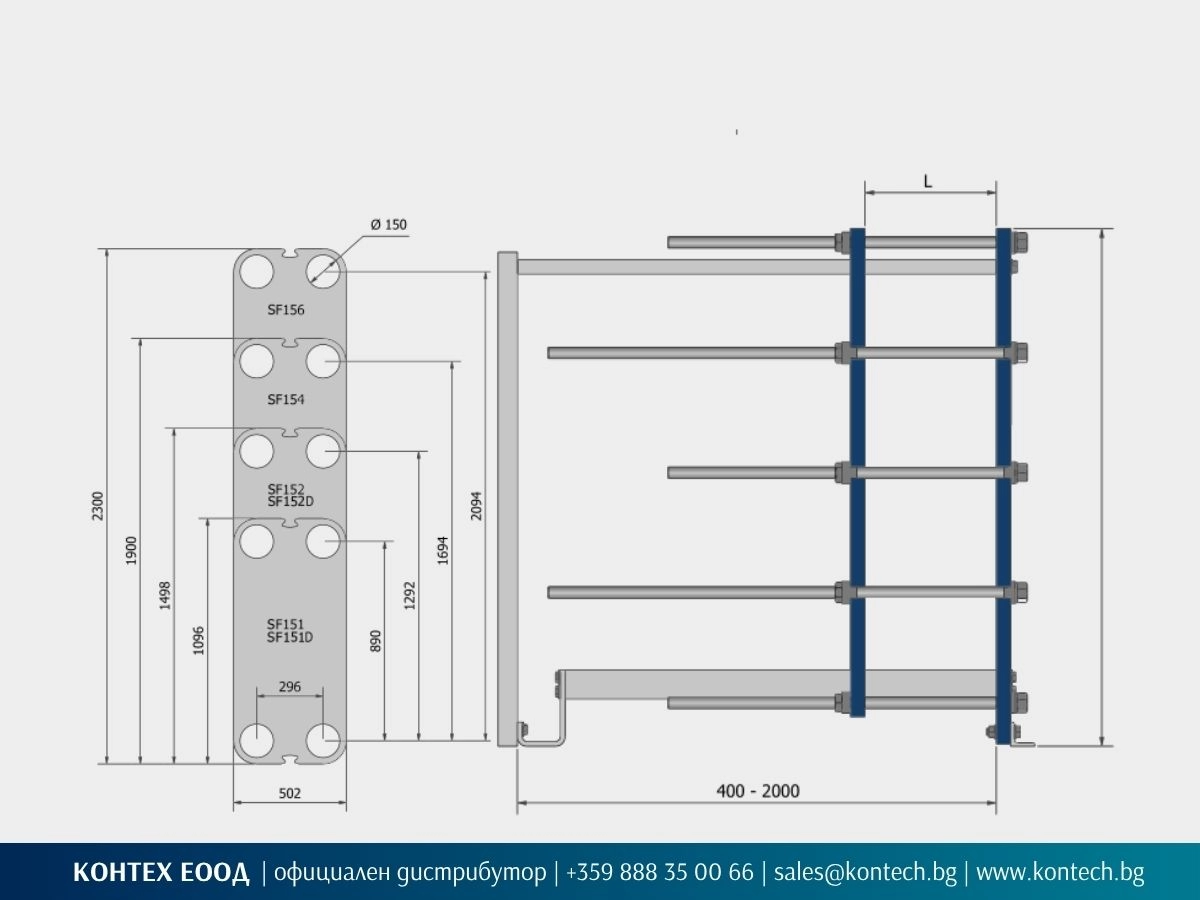

Технически чертеж и размери на SonFlow SF150
Технически данни за SonFlow SF150
| Параметър | Данни | |||||
|---|---|---|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
|||||
| Серия |
SonFlow SF150 |
|||||
| Модели |
SF151 |
SF151D |
SF152 |
SF152D |
SF154 |
SF156 |
|
Размер на пластината, mm (ширина/височина) |
502 1096 |
502 1096 |
502 1498 |
502 1498 |
502 1900 |
502 2300 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
296 890 |
296 890 |
296 1292 |
296 1292 |
296 1694 |
296 2094 |
| Отвор на пластината |
Ø150 mm |
Ø150 mm |
Ø150 mm |
Ø150 mm |
Ø150 mm |
Ø150 mm |
| Вариант Deep |
- |
Да |
- |
Да |
- |
- |
| Проектно налягане, bar |
10 16 25 |
10 16 25 |
10 16 25 |
10 16 25 |
10 16 25 |
10 16 25 |
| Конструкция |
Едноходова |
|||||
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
|||||
| Работна температура |
До +165 °C според конфигурацията |
|||||
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
|||||
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
|||||
| Присъединявания |
за фланец DN150 |
|||||
| Уплътнения |
NBR EPDM |
|||||
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
|||||
Посочените размери на пластините и междуосови разстояния са по техническия чертеж на производителя.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и отразяват конфигурациите, предлагани от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
SonFlow SF150 се предлага по поръчка. Цената се определя според модела и конфигурацията и се посочва в офертата. Цената и конкретният срок за производство и доставка се потвърждават с офертата.
Често задавани въпроси
SF151, SF152, SF154 и SF156 използват пластини с еднаква ширина и различна височина. SF151D и SF152D са варианти с по-дълбоки канали. Моделът, профилът и броят пластини се определят според топлинната задача, дебитите, допустимия пад на налягане и мястото за монтаж.
Вариантите Deep се разглеждат, когато по-дълбоките канали съответстват на флуида и необходимите хидравлични условия. Те могат да помогнат за намаляване на риска от запушване. При частици, влакна или повишен вискозитет се проверява и възможността за Free Flow серия.
Възможността се проверява по данните на съществуващия апарат. Изпрати снимка на табелката, работните параметри и наличен чертеж или размери. Съпоставяме топлинната задача, габаритите и присъединяванията, за да предложим конфигурация за подмяна.
Да, може. Посочи състава на водата и работните параметри за проверка на конфигурацията.
Възможността се проверява и зависи от променените температури, дебити и допустимия пад на налягане. Добавянето на пластини се предлага, когато е подходящо за конкретния апарат и новия работен режим.
Цената зависи от модела, броя и материала на пластините, уплътненията, рамката и присъединяванията. След уточняване на работните параметри КОНТЕХ подготвя оферта с предложена конфигурация и цена. Серията няма фиксирана цена.
SF150 се предлага по поръчка. Конкретният срок се потвърждава с офертата за избрания модел и конфигурация.
