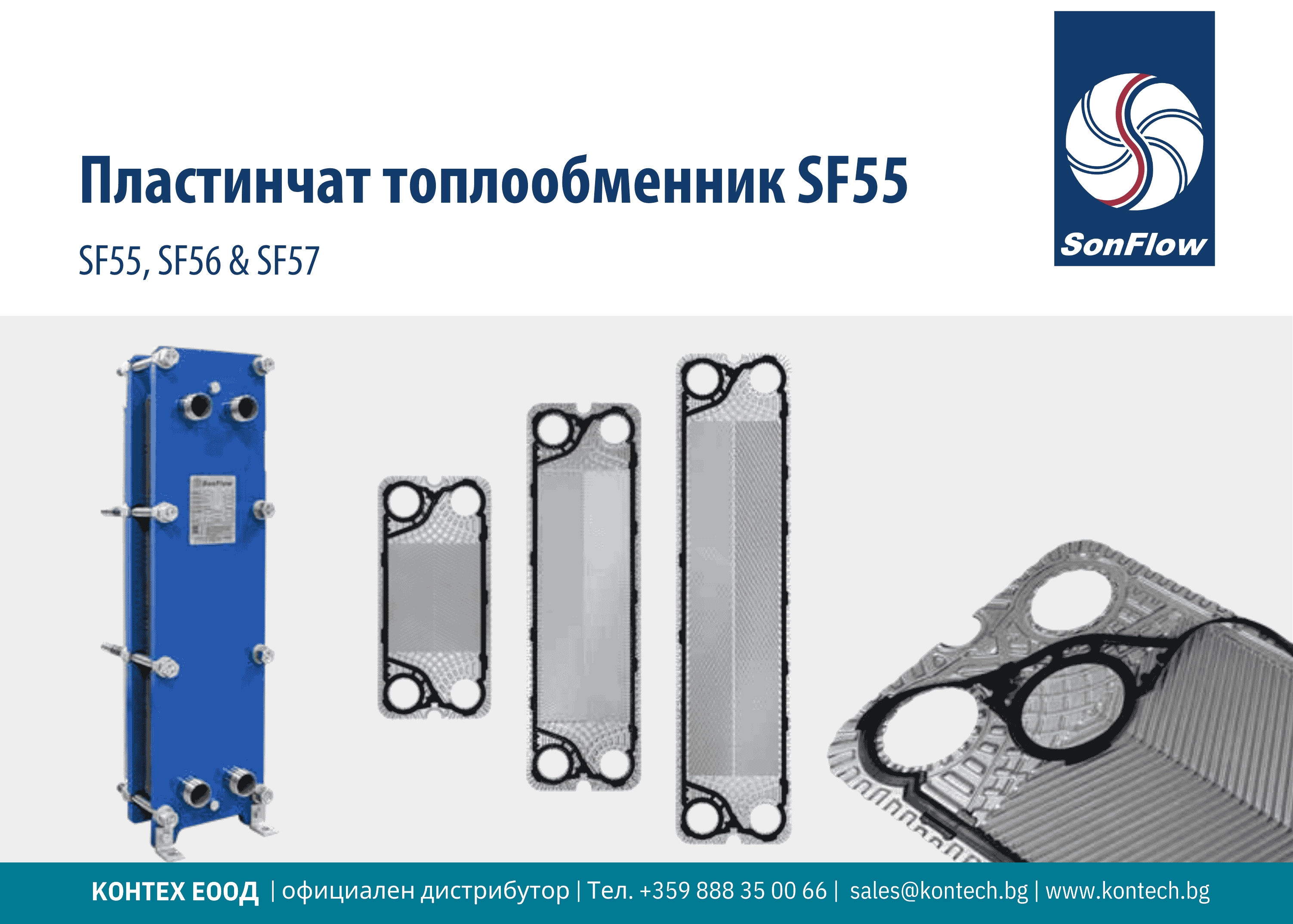

Разглобяем пластинчат топлообменник SonFlow SF55
Модели SF55, SF56 и SF57 за ОВК и индустриални приложения
SonFlow SF55 е едноходова серия разглобяеми пластинчати топлообменници с присъединявания DN50 / 2″. Трите модела се различават по височината на пластините и вертикалното разстояние между отворите. Конкретният модел се определя според флуидите, дебитите, температурите, налягането, допустимия пад на налягане и мястото за монтаж.
SF55 е най-продаваната серия разглобяеми пластинчати топлообменници. Конструкцията позволява достъп до пластините за проверка, почистване и подмяна на уплътнения.
SF55, SF56 и SF57
DN 50 / 2″
10, 16 или 25 bar
до 165 °C
AISI 304/316 или титан
EPDM/NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и необходимите изходящи температури, работното налягане и допустимия пад на налягане, ако е определен.
Подмяна на съществуващ топлообменник
Изпрати снимка на табелата и на апарата, както и наличните работни параметри, габарити и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF55 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, броя на пластините и снимки на апарата, табелата или пластината. При необходимост ще уточним флуидите и температурите за избор на уплътнение.

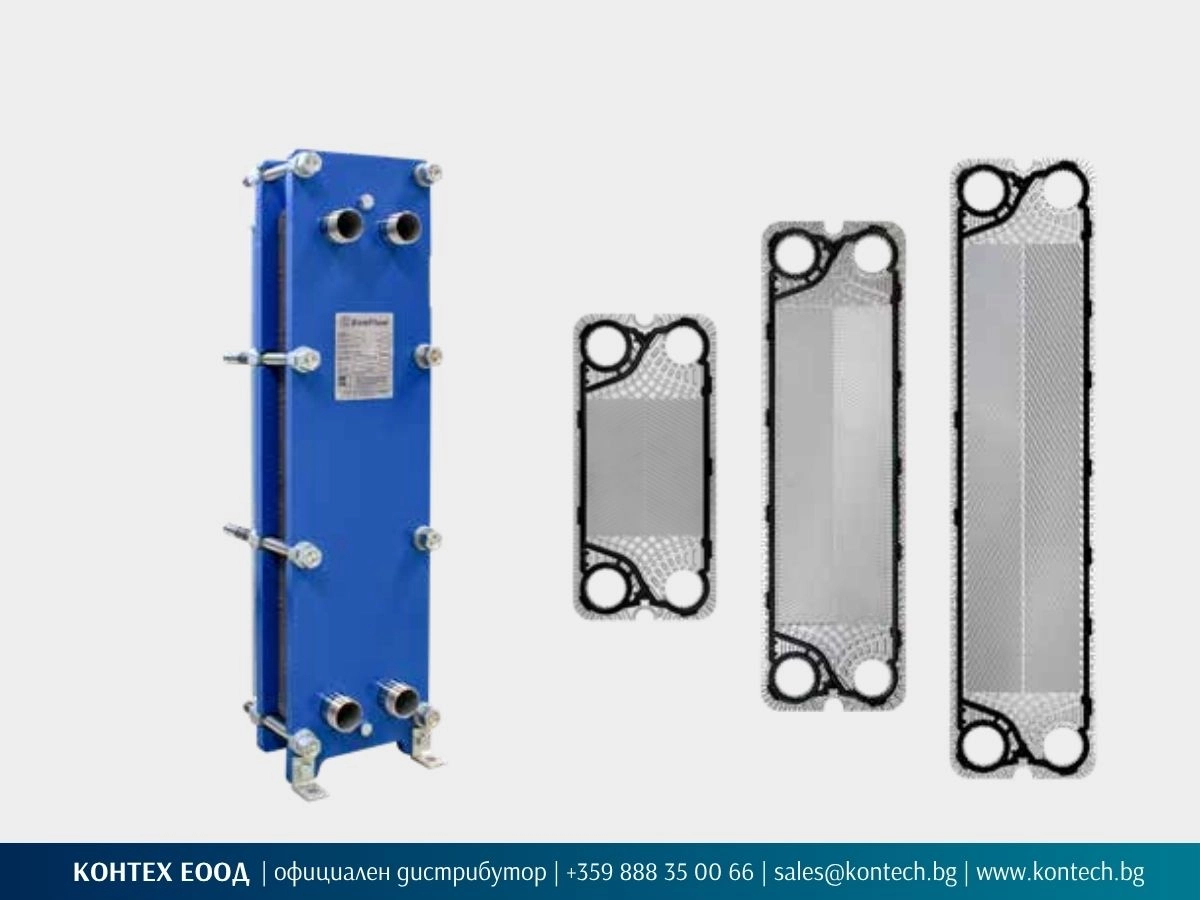

Модели SF55, SF56 и SF57
Моделите от серия SF55 се различават по височината на пластините и вертикалното междуосово разстояние между отворите. Ширината на пластините е 232 mm, а хоризонталното междуосово разстояние е 126 mm. Моделът и броят пластини се определят според топлинните и хидравличните параметри на приложението.

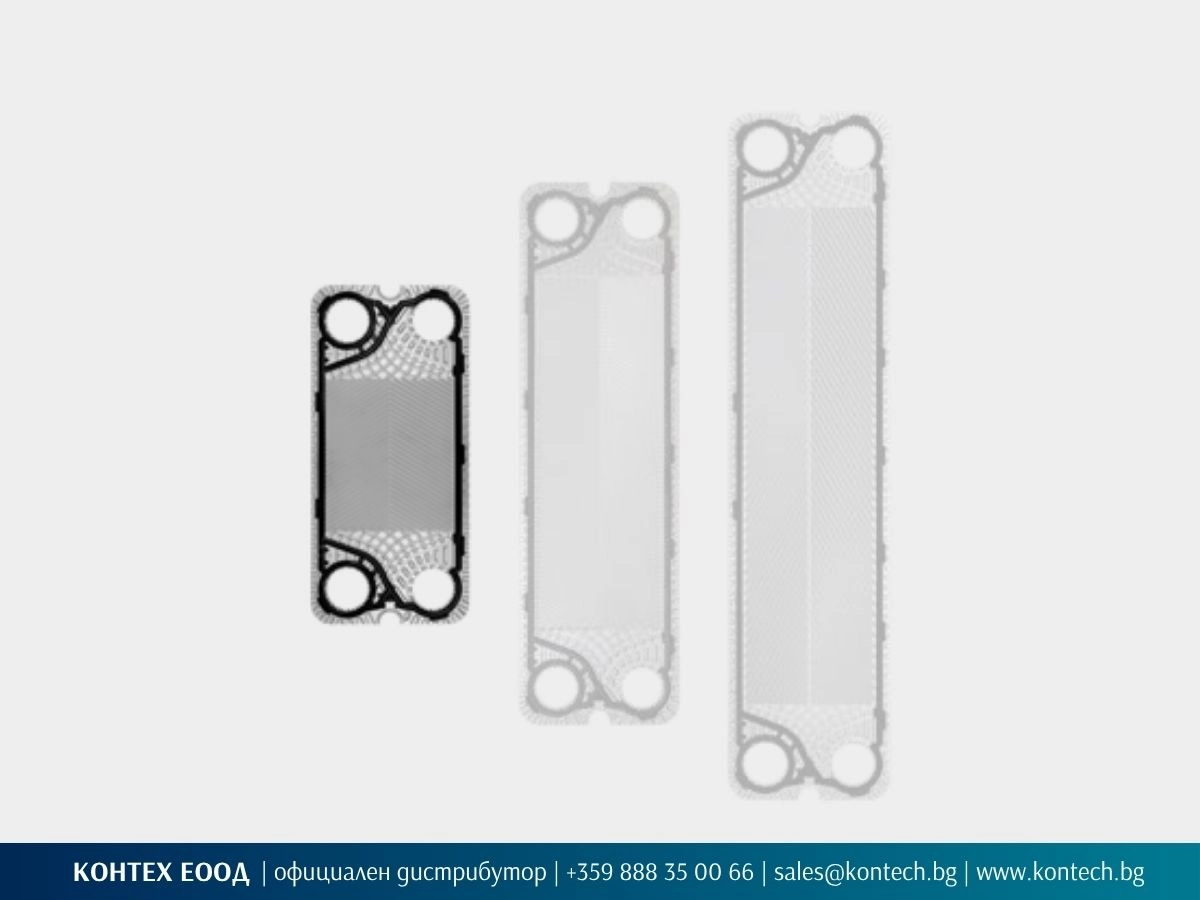

SF55 · пластина 232 × 498 mm
Вертикално междуосово разстояние между присъединителните отвори: 394 mm. Габаритна височина на рамката на топлообменника по чертеж: 639 mm.

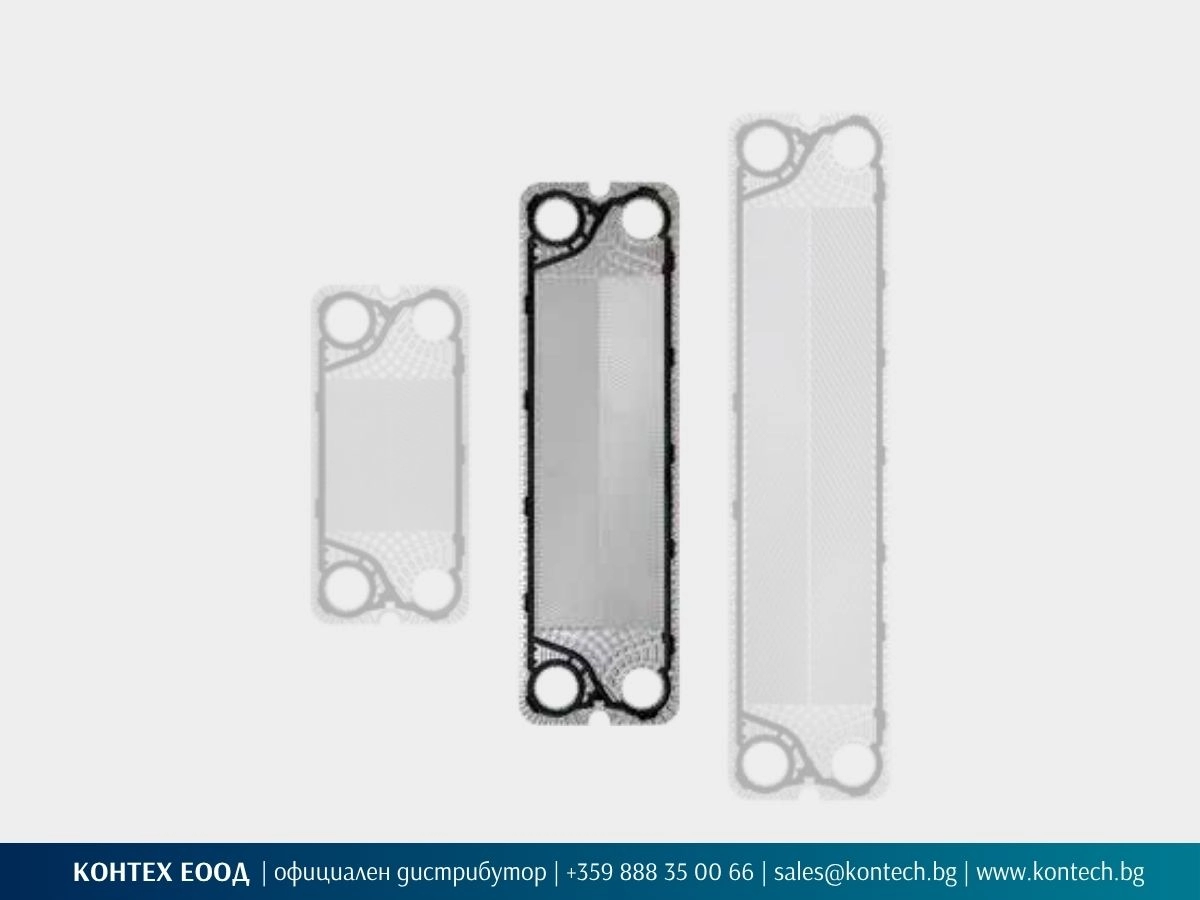

SF56 · пластина 232 × 798 mm
Вертикално междуосово разстояние между присъединителните отвори: 694 mm. Габаритна височина на рамката на топлообменника по чертеж: 901 mm.

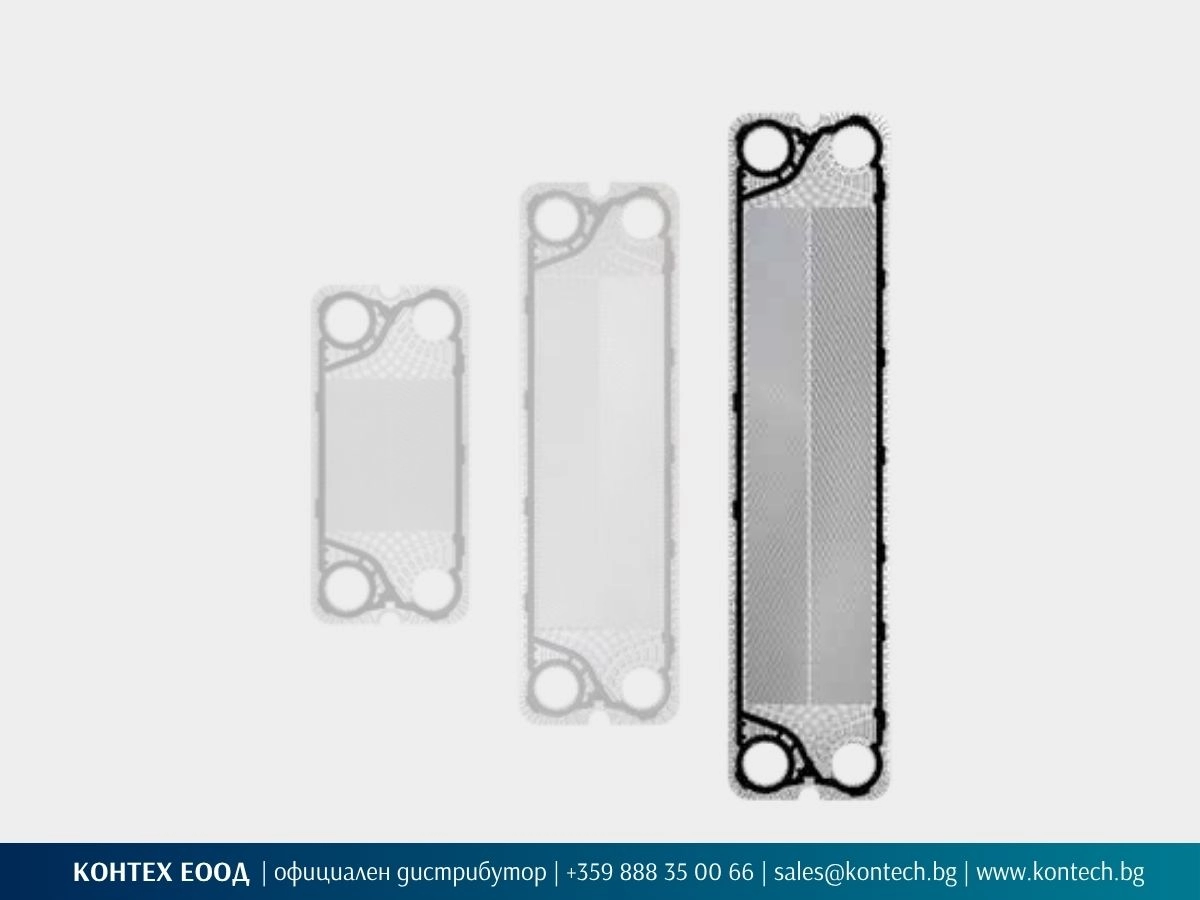

SF57 · пластина 232 × 998 mm
Вертикално междуосово разстояние между присъединителните отвори: 894 mm. Габаритна височина на рамката на топлообменника по чертеж: 1101 mm.
Кога SF55 е подходящ избор
Серията SF55 е отправна точка за едноходов топлообмен с присъединявания DN50 / 2″, когато е необходим достъп до пакета пластини за проверка, почистване или подмяна на уплътнения. Изборът не се прави само по диаметъра на присъединяванията. Проверяват се и двата флуида, работните температури, дебитите и допустимият пад на налягане.
Разглобяемата конструкция позволява обслужване на пластините и уплътненията. При промяна на работния режим може да се провери възможността за добавяне на пластини, ако рамката и новото оразмеряване го позволяват.
Типични приложения на SonFlow SF55
- ОВК и термопомпени системи: разделяне на отоплителни и охладителни кръгове при подходящи работни параметри.
- Геотермални системи и центрове за данни: топлообмен между кръгове след проверка на флуида, температурите и необходимата мощност.
- Промишлени процеси: нагряване и охлаждане на технологични флуиди, съвместими с избраните пластини и уплътнения.
- Храни, напитки и захарна промишленост: топлинни процеси при конфигурация, съобразена с изискванията за материали, присъединявания и почистване.
- Морски приложения: охлаждащи и спомагателни кръгове след проверка на материала спрямо флуида.
- Химическа и добивна промишленост: приложения след уточняване на състава на флуида, температурата и риска от замърсяване на каналите.
Кога се разглежда друга серия
Ако цената е водещ критерий и работните параметри позволяват това, може да се провери SF50.
При флуиди с частици, влакна или повишен вискозитет се проверява Free Flow пластинчат топлообменник.
Ако задачата изисква друг размер или присъединявания, се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При чисти флуиди и когато не е необходим достъп до пластините за механично почистване, може да се разгледат неразглобяемите пластинчати топлообменници SonFlow.
Конфигурация според флуида и работните условия
Пластини
Серията SF55 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според състава на флуидите, температурите и изискванията за устойчивост на корозия. Други материали се проверяват при запитване.
Рамка
Предлага се боядисана рамка RAL 5010 с проектно налягане 16 или 25 bar. Рамката и приложимото проектно налягане се потвърждават за конкретната конфигурация.
Уплътнения
Използват се уплътнения тип Hang-on от NBR, EPDM или Viton. Материалът се определя според флуидите, температурите и предвидения начин на почистване. Други материали се проверяват при запитване.
Присъединявания
За серията SF55 се предлагат резбови присъединителни връзки 2″ (BSP или NPT) от неръждаема стомана или титан. Видът на резбата и материалът се уточняват според тръбната система и флуида.
Какви данни са необходими за оферта
За нов подбор
- Флуид от страна 1 и страна 2
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане
- Изисквания към материалите и присъединяванията
- Налично пространство за монтаж и обслужване
За подмяна
- Снимка на табелката и на съществуващия апарат
- Производител, модел и сериен номер
- Габарити и присъединявания
- Наличните работни параметри
- Причина за подмяната, ако е известна

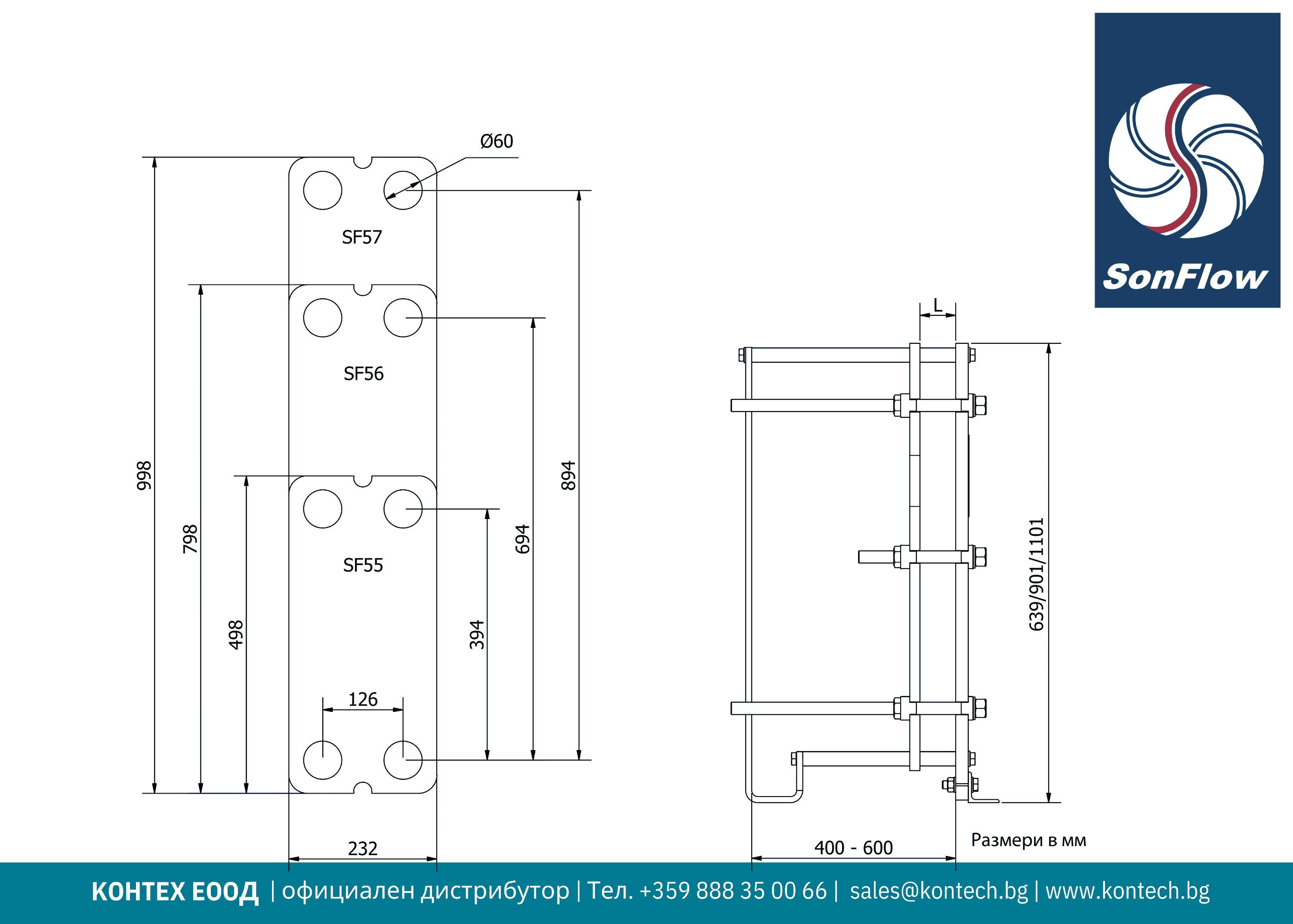

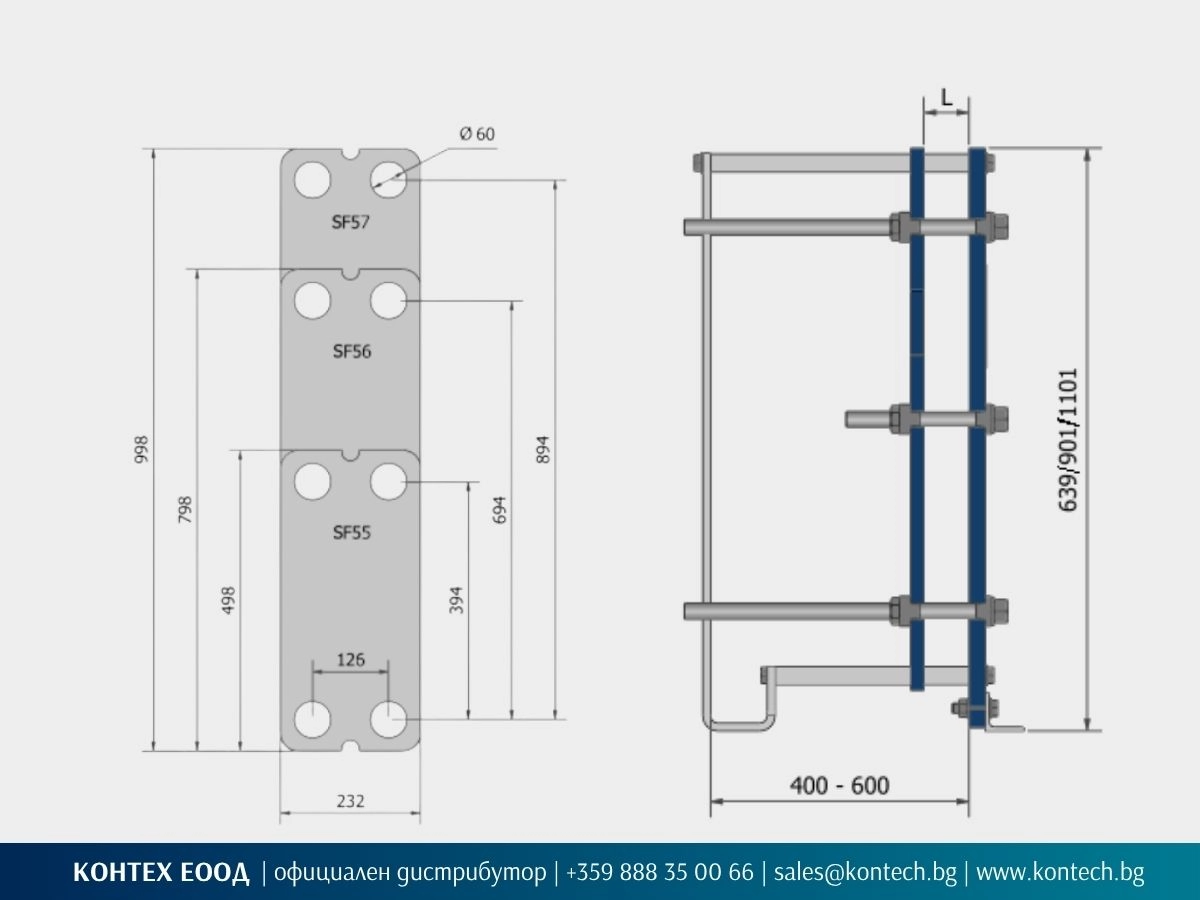

Технически чертеж и размери на SonFlow SF55
Технически данни за SonFlow SF55
| Параметър | Данни | ||
|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
||
| Серия |
SonFlow SF55 |
||
| Модели |
SF55 |
SF56 |
SF57 |
| Размер на пластината по чертеж |
232 × 498 mm |
232 × 798 mm |
232 × 998 mm |
| Междуосови разстояния |
126 mm хоризонтално |
126 mm хоризонтално |
126 mm хоризонтално |
| Отвор на пластината |
Ø60 mm |
Ø60 mm |
Ø60 mm |
| Габаритна височина на рамката на топлообменника по чертеж |
639 mm |
901 mm |
1101 mm |
| Проектно налягане |
10 bar 16 bar |
16 bar 25 bar |
16 bar 25 bar |
| Конструкция |
Едноходова |
||
| Материал на пластините |
Неръждаема стомана AISI 304 Неръждаема стомана AISI 316 Титан |
||
| Работна температура |
до 165 °C |
||
| Конструктивни стандарти, посочени от производителя |
EN 13445 ASME Section VIII, Division 1 |
||
| Рамка |
Боядисана рамка - RAL 5010 |
||
| Присъединявания |
резбови присъединителни връзки 2″ от неръждаема стомана или титан |
||
| Уплътнения |
NBR EPDM Viton |
||
| Аксесоари |
Кондензна вана Изолационен кожух Защитно покривало Резервни части |
||
Посочените размери са по техническия чертеж на производителя. Конкретните размери се потвърждават с офертата и чертежа на избраната конфигурация.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. Производителят си запазва правото да променя спецификациите без предизвестие. Приложимите материали, налягане, температура и стандарти се потвърждават за предложената конфигурация.
Серията SF55 се конфигурира според работните параметри. Конкретният модел, цената и срокът за доставка се потвърждават с офертата.
Други SF модели
Често задавани въпроси
По чертежа пластините са с еднаква ширина 232 mm и различна височина: 498 mm за SF55, 798 mm за SF56 и 998 mm за SF57. Моделът и броят пластини се определят след проверка на топлинните и хидравличните параметри.
Габаритната височина на рамката по чертеж на производителя е 639 mm за SF55, 901 mm за SF56 и 1101 mm за SF57. Дължината на апарата зависи от броя пластини. При монтажа трябва да се предвиди и място за отваряне на рамката и изваждане на пластините. Изпрати наличните размери, за да проверим предложената конфигурация.
Възможността се проверява по работните параметри, габаритите и присъединяванията на съществуващия апарат. Изпрати снимка на табелката и наличен чертеж или размери.
Разглобяемата конструкция осигурява достъп до пластините за проверка и почистване. Производителят посочва и възможност за CIP почистване. Начинът на почистване и препаратът трябва да са съвместими с материалите на конкретната конфигурация.
Възможността зависи от рамката и от новото оразмеряване за променения работен режим. Необходимите промени се проверяват за конкретния апарат.
Цената зависи от модела, броя и материала на пластините, уплътненията, рамката и присъединяванията. Изпрати наличните параметри, за да получиш цена за предложената конфигурация.
Срокът зависи от избраната конфигурация и текущата наличност. Конкретният срок се посочва в офертата.
Запитване за оферта
Опиши какво ти е необходимо и изпрати данните, с които разполагаш. Ако за подготовката на офертата е нужна допълнителна информация, ще се свържем с теб, за да я уточним.
Избраният модел, конфигурацията, цената, наличността и срокът за доставка се потвърждават с офертата.
За SonFlow и КОНТЕХ
КОНТЕХ е официален дистрибутор на SonFlow A/S за България. Разглобяемите пластинчати топлообменници SonFlow се произвеждат в Колдинг, Дания, и се конфигурират според работните параметри на конкретното приложение.
Изпрати наличните данни. С офертата ще получиш предложен модел, конфигурация, цена и потвърден срок за доставка. За обща продуктова информация или въпроси извън конкретния подбор можеш да се свържеш с нас.
Качествени решения за топлообмен от SonFlow A/S
Над 45 години опит в топлообменните технологии. SonFlow A/S е сертифициран по ISO 9001:2015.
