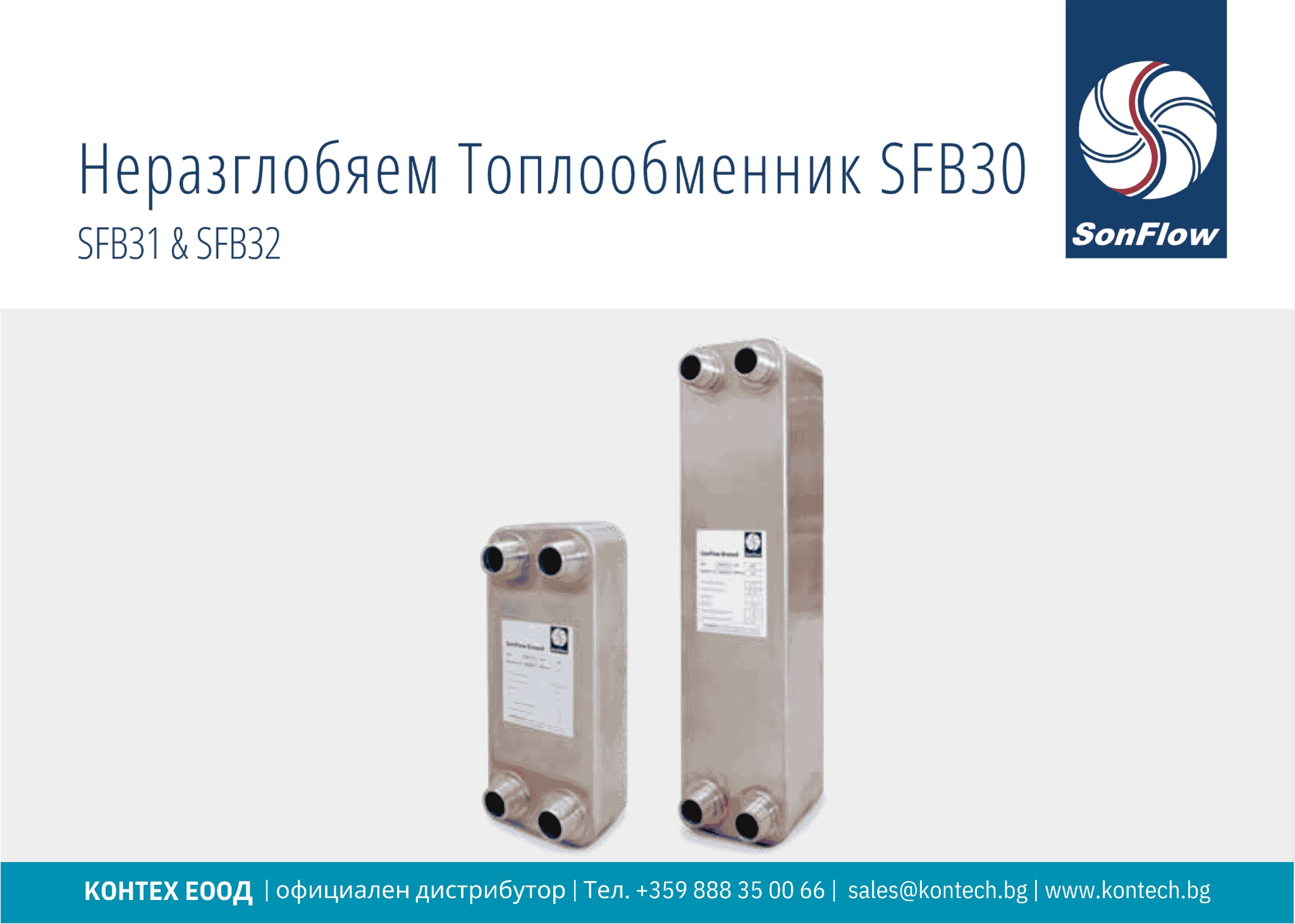

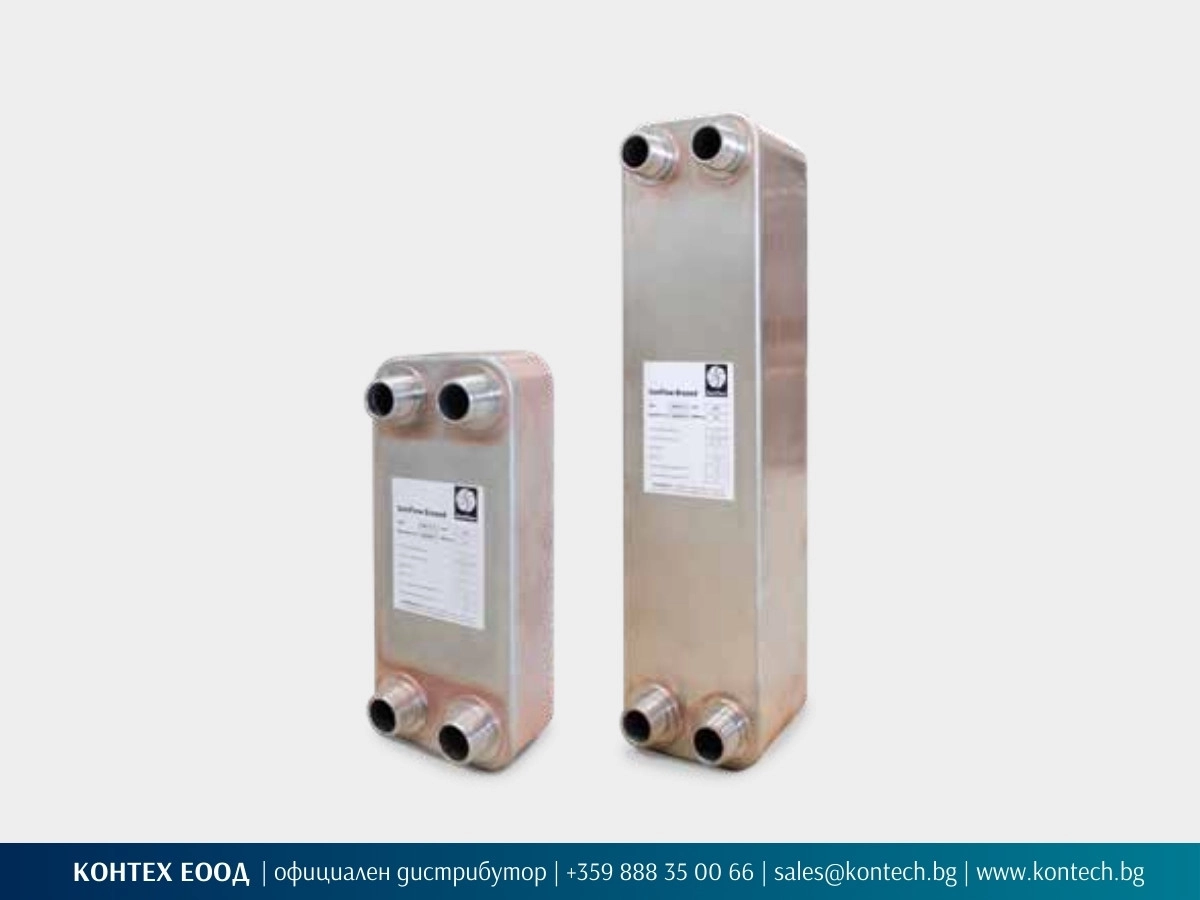

Неразглобяем пластинчат топлообменник SonFlow SFB30
КОНТЕХ е официален дистрибутор на SonFlow A/S за България. Серията SFB30 включва моделите SFB31 и SFB32 за ОВК, отоплителни, охладителни, термопомпени, хладилни и индустриални приложения. В зависимост от конфигурацията и работните параметри те се използват за топлообмен течност към течност, пластинчат кондензатор или изпарител.
Неразглобяеми пластинчати топлообменници SonFlow SFB31 и SFB32
Серията SonFlow SFB30 включва два самостоятелни модела: SFB31 и SFB32. Те са разработени в две различни габаритни бази и покриват различни диапазони на топлинна мощност, дебит и допустим пад на налягане. SFB31 се предлага с профил на пластините TL и с конфигурации до 101 пластини, а SFB32 се предлага с профили TL, TM или TK и с конфигурации до 151 пластини.
Моделите се предлагат с проектно налягане 25 или 40 bar, температурен диапазон от -100°C до +185°C и различни резбови или тръбни присъединявания. Конкретният модел и конфигурация се определят според приложението и работните параметри.
Конструкцията е медноспоена и без сменяеми уплътнения. Топлообменниците са изградени от релефно профилирани пластини от неръждаема стомана AISI 316, споени с мед във вакуумен процес. Полученият пластинен пакет осигурява голяма топлообменна повърхност спрямо габаритните размери на апарата.
SFB31 и SFB32 се конфигурират самостоятелно. SFB31 се предлага с профил на пластините TL и с конфигурации от 11 до 101 пластини. SFB32 се предлага с профили TL, TM или TK и с конфигурации от 11 до 151 пластини.
SFB31 е компактният модел в серията с основни габарити 305 × 128 mm. Определени конфигурации с проектно налягане 40 bar са налични с възможност за бърза доставка. Моделът може да се използва за топлообмен течност към течност, както и като пластинчат кондензатор или изпарител след проверка на конкретния хладилен агент и работен режим.
SFB32 е по-високият модел с основни габарити 509 × 128 mm, по-голяма възможна топлообменна повърхност и избор между три профила на пластините. Определени конфигурации с проектно налягане 25 bar са налични с възможност за бърза доставка за стандартни приложения с топлообмен течност към течност. Варианти с проектно налягане 40 bar, включително за работа като кондензатор или изпарител, се предлагат по заявка.
SFB31 е 100% габаритен, междуосов и присъединителен аналог на SL34, а SFB32 е 100% габаритен, междуосов и присъединителен аналог на SL70. При подмяна се проверяват типът на присъединяванията, броят пластини, проектното налягане, флуидите, температурният режим, топлинната мощност и допустимият пад на налягане.
Цената на SonFlow SFB30 започва от 250 EUR без ДДС. Посочената стойност е ориентировъчна и не е обвързваща оферта. Крайната цена зависи от избрания модел и конфигурация и се потвърждава с оферта.
Предимства при подбор и доставка на топлообменници SonFlow SFB30
SonFlow SFB30 включва два технически различни модела, които се конфигурират според приложението и работните параметри. Основните предимства при подбор и доставка са:
- SFB31 с компактни габарити 305 × 128 mm, профил TL и конфигурации до 101 пластини
- SFB32 с габарити 509 × 128 mm, профили TL, TM или TK и конфигурации до 151 пластини
- Проектно налягане 25 или 40 bar според избраната конфигурация
- Температурен диапазон от -100°C до +185°C
- Възможност за използване като топлообменник течност към течност, пластинчат кондензатор или пластинчат изпарител
- Налични конфигурации на SFB31 с проектно налягане 40 bar и на SFB32 с проектно налягане 25 bar с възможност за бърза доставка
- SFB31 като 100% габаритен, междуосов и присъединителен аналог на SL34
- SFB32 като 100% габаритен, междуосов и присъединителен аналог на SL70
- Цена от 250 EUR без ДДС, като крайната стойност зависи от избрания модел и конфигурация
- Други конфигурации се предлагат по заявка, с ориентировъчен срок за производство около 4 седмици
За приложения, при които се изисква механичен достъп до пакета пластини, разгледайте разглобяемите пластинчати топлообменници SonFlow.
Типични приложения на неразглобяеми пластинчати топлообменници SFB30
Моделите SFB31 и SFB32 се използват в системи със зададени работни параметри и флуиди, съвместими с неръждаема стомана AISI 316 и медна спойка.
- Централни системи за отопление и охлаждане
- ОВК инсталации
- Термопомпени системи
- Подготовка на битова гореща вода
- Хладилни инсталации
- Пластинчати кондензатори
- Пластинчати изпарители
- Соларни термални системи
- Охлаждане на масла
- Центрове за данни
- Индустриални процеси
- Морски системи
- Подмяна на SL34 със SFB31
- Подмяна на SL70 със SFB32
При използване като кондензатор или изпарител моделът не се определя само по проектното налягане. Необходимо е да се проверят хладилният агент, режимът на кондензация или изпарение, температурите, мощността, налягането и допустимият пад на налягане.
При флуиди с твърди частици, влакна, висок вискозитет или повишен риск от запушване е по-подходящо да се разгледат Free Flow пластинчати топлообменници или друг тип топлообменник според конкретното приложение.
Имате конкретно приложение?
Изпратете работните параметри, за да получите предложение за подходящ модел, конфигурация, цена, наличност и срок за доставка.
Основни технически характеристики на SonFlow SFB30
- Конструкция и материали: релефно профилирани пластини от неръждаема стомана AISI 316, медноспоени във вакуумен процес, без сменяеми уплътнения
- Модели: SFB31 и SFB32
- Основни габарити: SFB31: 305 × 128 mm; SFB32: 509 × 128 mm
- Проектно налягане: 25 или 40 bar
- Температурен диапазон: от -100°C до +185°C
- Профили на пластините: SFB31: TL; SFB32: TL, TM или TK
- Брой пластини: SFB31: от 11 до 101; SFB32: от 11 до 151
- Присъединявания: ¾″, 1″, 1¼″ или 1½″ тръбна резба ISO 7-R; Ø22,3 mm или Ø28,2 mm тръбни накрайници за спояване; NPT резби при запитване
- Стандарти: EN 13445, PED 2014/68/EU и ASME Section VIII, Div. 1
- Възможни аксесоари: изолационни кожуси, фундаментни опори и монтажни конзоли; поддържаща рамка за SFB32
Посочените стойности за налягане и температура са конструктивни граници и не са достатъчни за технически подбор. Подходящият модел, профилът и броят пластини се определят според флуидите, дебитите, входящите и изходящите температури, необходимата топлинна мощност и допустимия пад на налягане.
При приложение с кондензация или изпарение се проверяват допълнително хладилният агент, температурата на кондензация или изпарение, масовият дебит или необходимата мощност, прегряването и подохлаждането, ако са известни, както и параметрите на вторичния флуид.
Запитване за пластинчат топлообменник SFB30
За да подготвим предложение за подходящ модел и конфигурация от серията SFB30, е необходимо да изпратите основните работни параметри:
- Предназначение: топлообмен течност към течност, кондензация или изпарение
- Флуид от страна 1 и страна 2
- Хладилен агент, когато апаратът ще работи като кондензатор или изпарител
- Дебит от страна 1 и страна 2
- Входящи и изходящи температури
- Температура на кондензация или изпарение
- Необходима топлинна мощност
- Работно и проектно налягане
- Допустим пад на налягане
- Предпочитан тип и размер присъединяване
- Данни дали е за нова инсталация или подмяна
При подмяна на съществуващ топлообменник изпратете снимка на заводската табела и друга налична информация.
Предоставените параметри се използват за изготвяне на търговско предложение.

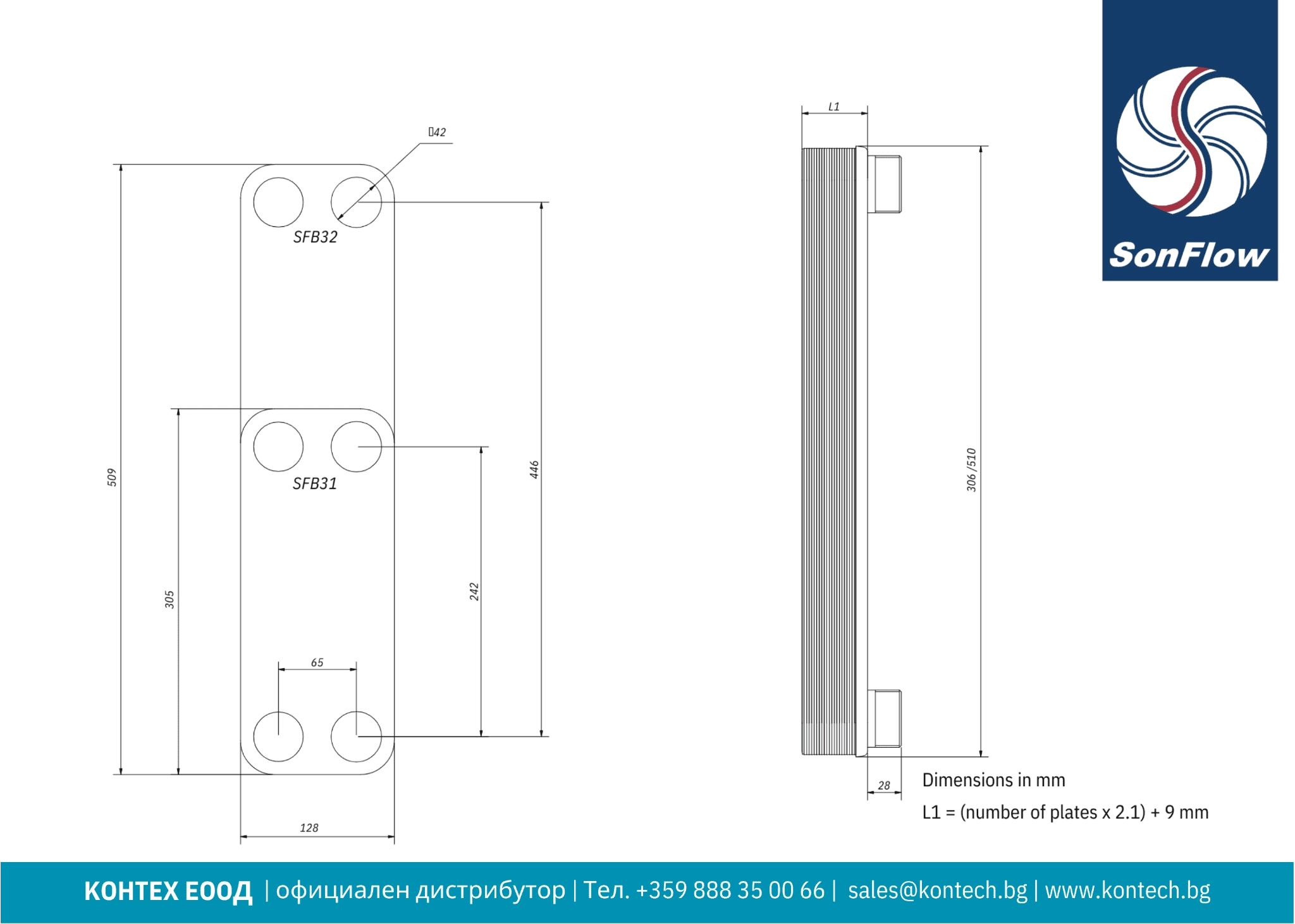

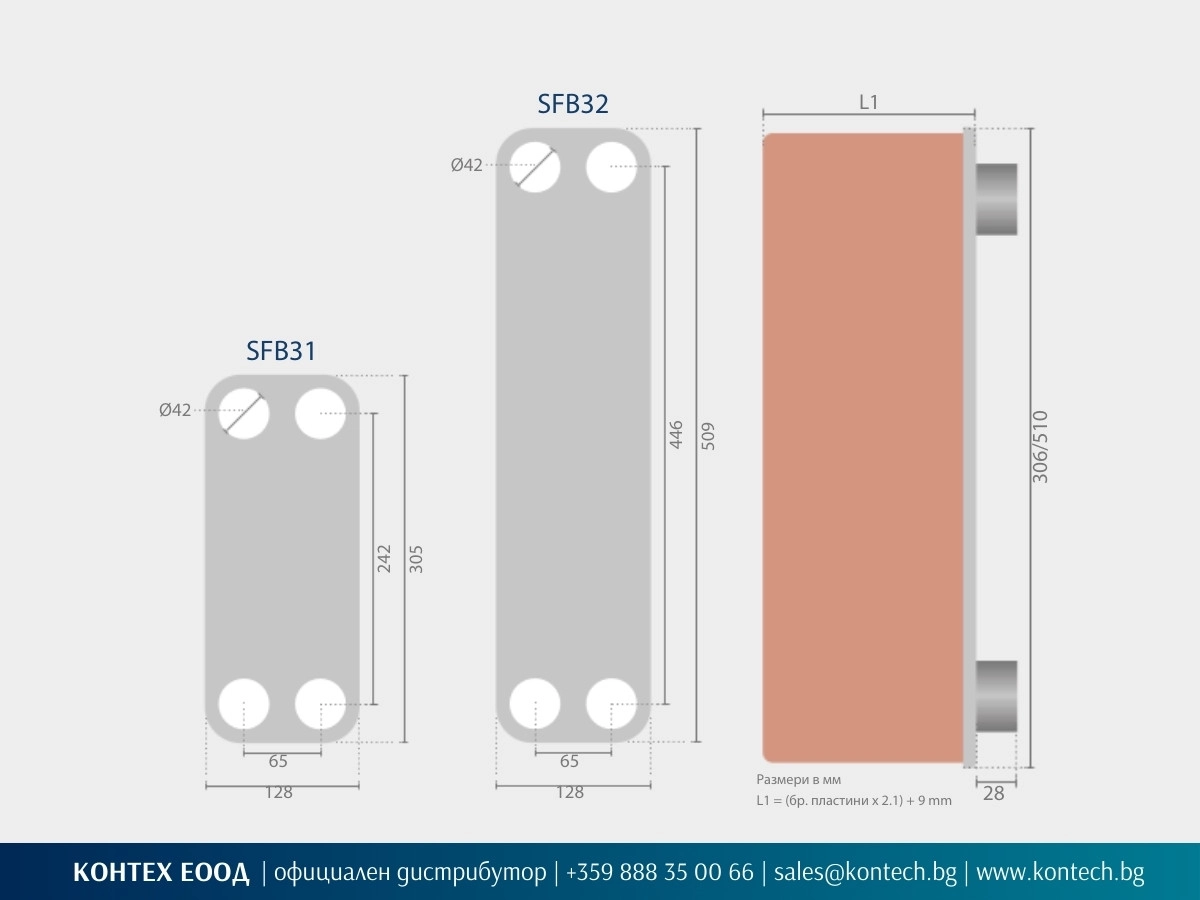

Технически чертеж и размери на SonFlow SFB31 и SFB32
Технически данни за SFB31
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB30 |
| Модел |
SFB31 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
25 bar 40 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
¾″ външна тръбна резба 1″ тръбна резба 1¼″ тръбна резба 1½″ тръбна резба Ø22,3 mm тръбен накрайник за спояване Ø28,2 mm тръбен накрайник за спояване NPT резби при запитване |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101 |
| Габаритна формула |
L1 = N × 2,1 + 9 mm |
| Основни габарити |
A: 305 mm (A = височина) B: 128 mm (B = ширина) C: 242 mm (C = вертикално междуосово разстояние) D: 65 mm (D = хоризонтално междуосово разстояние) E: 28 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Технически данни за SFB32
| Параметър | Данни |
| Тип топлообменник |
Неразглобяем пластинчат топлообменник |
| Серия |
SonFlow SFB30 |
| Модел |
SFB32 |
| Конструкция |
Медноспоена, без сменяеми уплътнения |
| Материал на пластините |
Неръждаема стомана AISI 316 |
| Материал на спойката |
Мед |
| Проектно налягане |
25 bar 40 bar |
| Температурен диапазон |
от -100°C до +185°C |
| Стандарти |
EN 13445, PED 2014/68/EU ASME Section VIII, Div. 1 |
| Присъединителни връзки |
¾″ външна тръбна резба 1″ тръбна резба 1¼″ тръбна резба 1½″ тръбна резба Ø22,3 mm тръбен накрайник за спояване Ø28,2 mm тръбен накрайник за спояване NPT резби при запитване |
| Брой пластини |
11, 15, 21, 31, 41, 51, 61, 71, 81, 91, 101, 111, 121, 131, 141, 151 |
| Габаритна формула |
L1 = N × 2,1 + 9 mm |
| Основни габарити |
A: 509 mm (A = височина) B: 128 mm (B = ширина) C: 446 mm (C = вертикално междуосово разстояние) D: 65 mm (D = хоризонтално междуосово разстояние) E: 28 mm (E = дължина на присъединяването) |
| Аксесоари |
Изолационен кожух Фундаментни опори |
Посочените данни са стандартни технически характеристики на SonFlow SFB31 и SFB32.
Техническите данни са базирани на продуктова информация от SonFlow A/S. Последна актуализация: 11.2025 г. Производителят си запазва правото да променя техническите спецификации без предизвестие.
Определени конфигурации на SFB31 с проектно налягане 40 bar и на SFB32 с проектно налягане 25 bar са налични с възможност за бърза доставка. При необходимост от друг брой пластини, профил, проектно налягане или тип присъединяване апаратът може да бъде заявен за производство. Ориентировъчният срок при такава поръчка е около 4 седмици. Конкретната цена, актуалната наличност и срокът за доставка се потвърждават с офертата.
Други SFB модели
Често задавани въпроси за SonFlow SFB30
Каква е разликата между SFB31 и SFB32?
SFB31 е с габарити 305 × 128 mm, профил TL и конфигурации до 101 пластини. SFB32 е с габарити 509 × 128 mm, профили TL, TM или TK и конфигурации до 151 пластини. Двата модела покриват различни топлинни мощности, дебити и изисквания за допустим пад на налягане.
За какви приложения се използва SFB30?
SFB31 и SFB32 се използват в ОВК, отоплителни, охладителни, термопомпени, хладилни, соларни, морски и индустриални системи. В зависимост от конфигурацията могат да работят при топлообмен течност към течност, кондензация или изпарение.
Може ли SFB30 да се използва за пластинчат кондензатор?
Да. SFB31 и SFB32 могат да бъдат конфигурирани като пластинчати кондензатори. Подборът се извършва според хладилния агент, температурата на кондензация, мощността, налягането, параметрите на вторичния флуид и допустимия пад на налягане.
Може ли SFB30 да се използва като пластинчат изпарител?
Да. Подходящата конфигурация се определя според хладилния агент, температурата на изпарение, необходимата мощност, прегряването, параметрите на вторичния флуид, работното налягане и допустимия пад на налягане.
Може ли топлообменник SFB31 да замени SL34?
SFB31 е 100% габаритен, междуосов и присъединителен аналог на SL34. Преди подмяна се проверяват връзките, броят пластини, налягането, температурите, флуидите, мощността и допустимият пад на налягане.
Може ли топлообменник
SFB32 да замени SL70?
SFB32 е 100% габаритен, междуосов и присъединителен аналог на SL70. реди подмяна се проверяват връзките, броят пластини, налягането, температурите, флуидите, мощността и допустимият пад на налягане.
Има ли пластинчати топлообменници на склад?
Да. Определени конфигурации на SFB31 с проектно налягане 40 bar и на SFB32 с проектно налягане 25 bar са налични с възможност за бърза доставка. Други варианти се предлагат по заявка.
Колко струва пластинчат топлообменник SonFlow SFB30?
Цената на SonFlow SFB30 започва от 250 EUR без ДДС. Посочената стойност е ориентировъчна и не е обвързваща оферта. Крайната цена зависи от избрания модел и се потвърждава с оферта.
Какви присъединявания се предлагат за SFB30?
Серията SFB30 се предлага с ¾″ външна тръбна резба ISO 7-R, с 1″, 1¼″ или 1½″ тръбна резба ISO 7-R и с Ø22,3 mm или Ø28,2 mm тръбни накрайници за спояване. NPT резби се предлагат при запитване.
Запитване за оферта
Посочете основните технически параметри на приложението, за да получите оферта за неразглобяем пластинчат топлообменник SonFlow SFB31 или SFB32. След преглед на данните ще получите предложение за подходящ модел и конфигурация, цена, наличност и срок за доставка.
За SonFlow и KONTECH
КОНТЕХ е официален дистрибутор на SonFlow A/S.
SonFlow SFB30 е част от продуктовата линия медноспоени неразглобяеми пластинчати топлообменници. Серията включва моделите SFB31 и SFB32 с пластини от неръждаема стомана AISI 316, медна спойка, проектно налягане 25 или 40 bar и различни профили на пластините.
Моделите са предназначени за професионални ОВК, отоплителни, охладителни, хладилни, термопомпени и индустриални приложения, когато работните параметри и използваните флуиди са съвместими с техническите характеристики на апарата.
КОНТЕХ предоставя оферти според подадените технически параметри. Избраният модел, конфигурацията, цената, наличността и срокът за доставка се потвърждават с офертата.
