Неразглобяеми пластинчати топлообменници SonFlow SFB
Медно споени топлообменници за ОВК, термопомпи, охлаждане и индустриални приложения
Неразглобяемите пластинчати топлообменници SonFlow SFB са компактни медно споени топлообменници, предназначени за приложения, при които се изисква ефективен топлообмен в ограничено монтажно пространство. Конструкцията е без уплътнения и намалява риска от течове при правилен подбор и експлоатация.
Серията SFB (SFB10, SFB20, SFB25, SFB30, SFB50, SFB60, SFB80 и SFB100) е подходяща за отоплителни и охладителни системи, ОВК инсталации, термопомпи, хладилни системи, приложения с гликол и индустриални процеси. Конкретният модел се избира според работните параметри, флуидите, дебита, температурите, налягането и изискванията към присъединяването.
Свържи се с нас за оферта и избор на подходящ неразглобяем топлообменник.
Компактна неразглобяема конструкция на серията SFB
Неразглобяемите пластинчати топлообменници SonFlow SFB са изградени от пакет пластини от неръждаема стомана със специално профилирана повърхност. Между пластините се поставя медно фолио, което се стопява при вакуумно спояване и запечатва топлообменника в компактна неразглобяема конструкция.
Релефният профил на пластините създава голяма топлообменна повърхност в малък обем. Това позволява пренос на топлина между два флуида, които протичат в отделни канали и не се смесват. Конфигурацията на всеки апарат се определя според конкретните работни условия и необходимите параметри на системата.
Типични приложения на неразглобяеми пластинчати топлообменници
Неразглобяемите пластинчати топлообменници SonFlow SFB се използват в системи, при които са важни компактните размери, ефективният топлообмен и работа при зададени параметри.
- Отоплителни и охладителни системи
- ОВК инсталации
- Хладилни системи
- Термопомпи
- Системи с гликол
- Индустриални процеси
- Морски приложения
- Центрове за данни
- Соларни системи
Продуктов каталог неразглобяеми пластинчати топлообменници
| SonFlow SFB | Профил | A | B | C | D | E | L1 (N = бр. пластини) | Max N |
| SFB18 | TL / TXL | 320 | 95 | 270 | 45 | 28 | (N x 1.3) +8 | 101 |
| SFB19 | TK | 329 | 93 | 279 | 43 | 28 | (N x 2.3) +8 | 101 |
| SFB21 | TL | 291 | 114 | 242 | 65 | 28 | (N x 1.9) +9 | 101 |
| SFB22 | TL | 495 | 114 | 446 | 65 | 28 | (N x 1.9) +9 | 101 |
| SFB25 | TL / TM / TK | 526 | 119 | 479 | 72 | 28 | (N x 2.3) +8 | 101 |
| SFB31 | TL | 305 | 128 | 242 | 65 | 28 | (N x 2.1) +9 | 101 |
| SFB32 | TL / TM / TK | 509 | 128 | 446 | 65 | 28 | (N x 2.1) +9 | 151 |
| SFB51 | TL / TM / TK | 618 | 191 | 519 | 92 | 30 | (N x 2.3) +11 | 201 |
| SFB61 | TL / TM / TK | 617 | 247 | 520 | 150 | 40 | (N x 2.5) +9.5 | 201 |
| SFB81 | TL / TM / TK | 748 | 330 | 623 | 205 | (N x 2.3) +12 | 271 | |
| SFB101 | TL / TM / TK | 1004 | 381 | 862 | 239 | (N x 2.4) +10 | 271 |
A = височина, B = ширина, C = вертикално междуосово разстояние, D = хоризонтално междуосово разстояние, E = дължина на присъединяването, L1 = дълбочина / дължина на пакета; Всички размери са в mm.
Основни технически параметри на SonFlow SFB серия
| Тип конструкция | неразглобяем пластинчат топлообменник |
| Серия SFB | SFB10, SFB20, SFB25, SFB30, SFB50, SFB60, SFB80 и SFB100 |
| Конструкция | медно споена, без уплътнения |
| Пластини | пластини от неръждаема стомана |
| Материал на пластините | AISI 316 |
| Материал на спояване | мед |
| Температурен диапазон | от -100°C до 185°C, според модела и конфигурацията |
| Проектно налягане | 16 bar, 25 bar или 40 bar, според модела |
| Стандарти | EN13445, PED 2014/68/EU, ASME Section VIII, Div. 1 |
| Аксесоари | изолационна кутия, монтажни крака, монтажни конзоли |

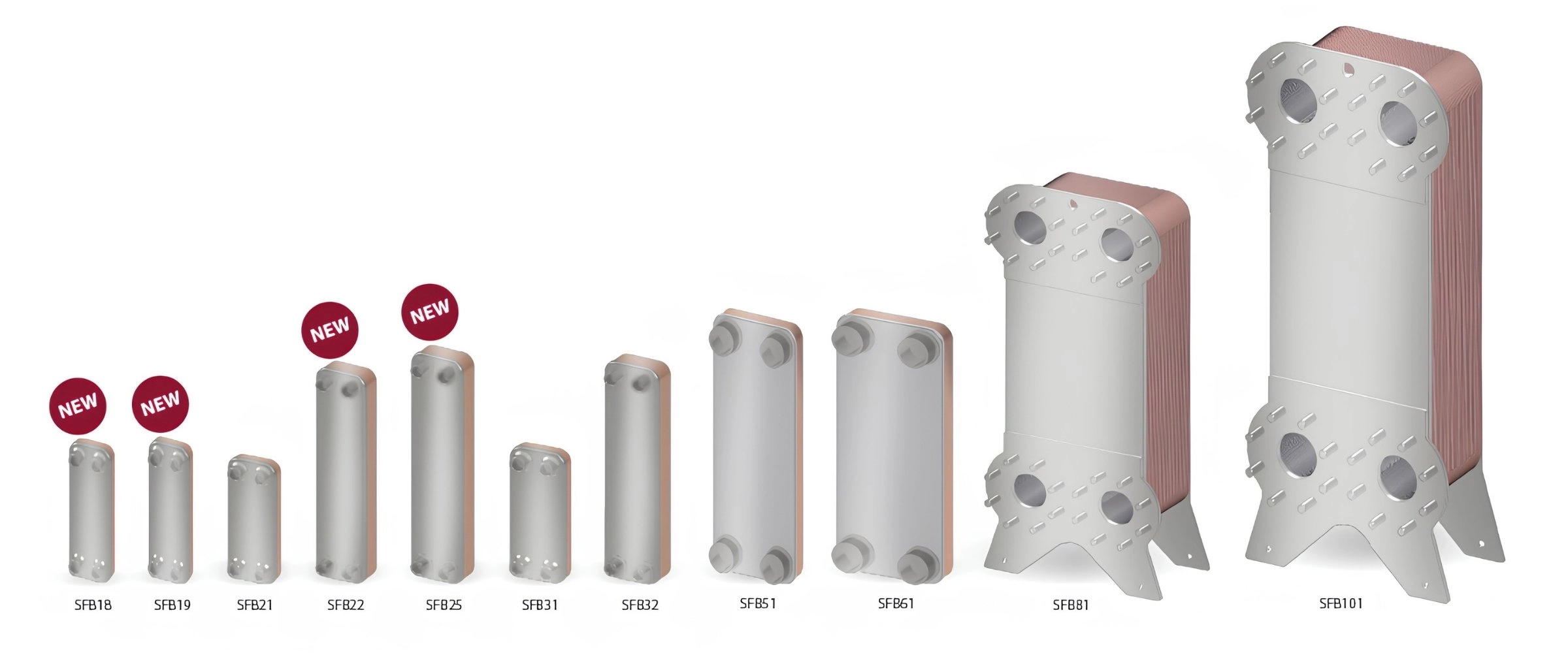

Продуктова линия неразглобяеми пластинчати топлообменници SonFlow

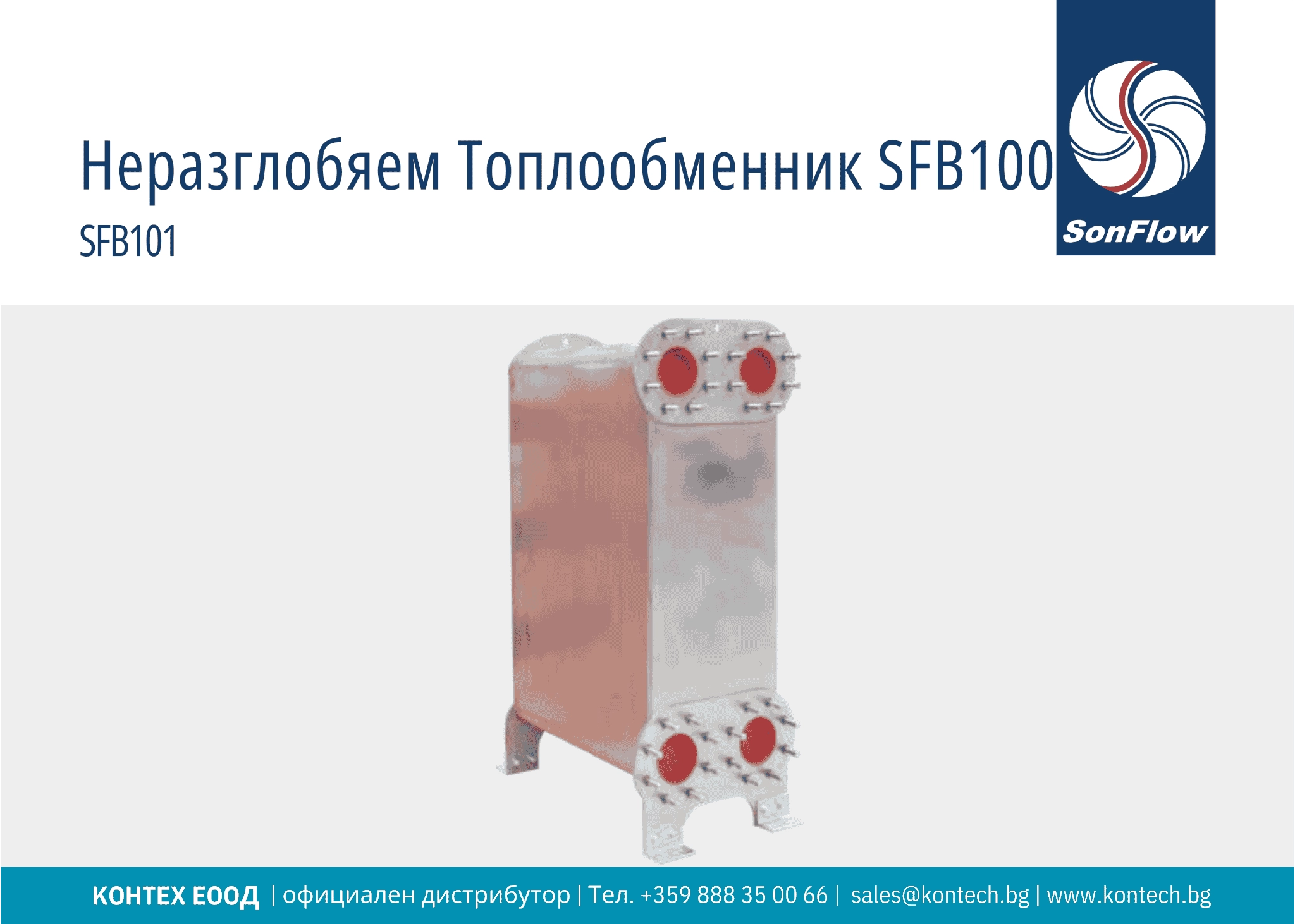

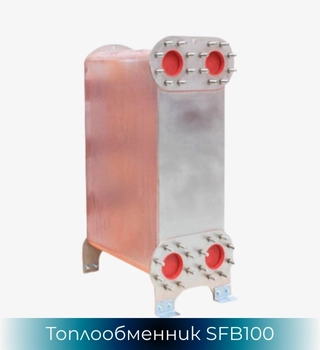

Пластинчат неразглобяем топлообменник SonFlow SFB100 е най-големият модел в SFB линията на SonFlow. Подходящ е за големи индустриални системи и приложения с по-голяма топлообменна площ.

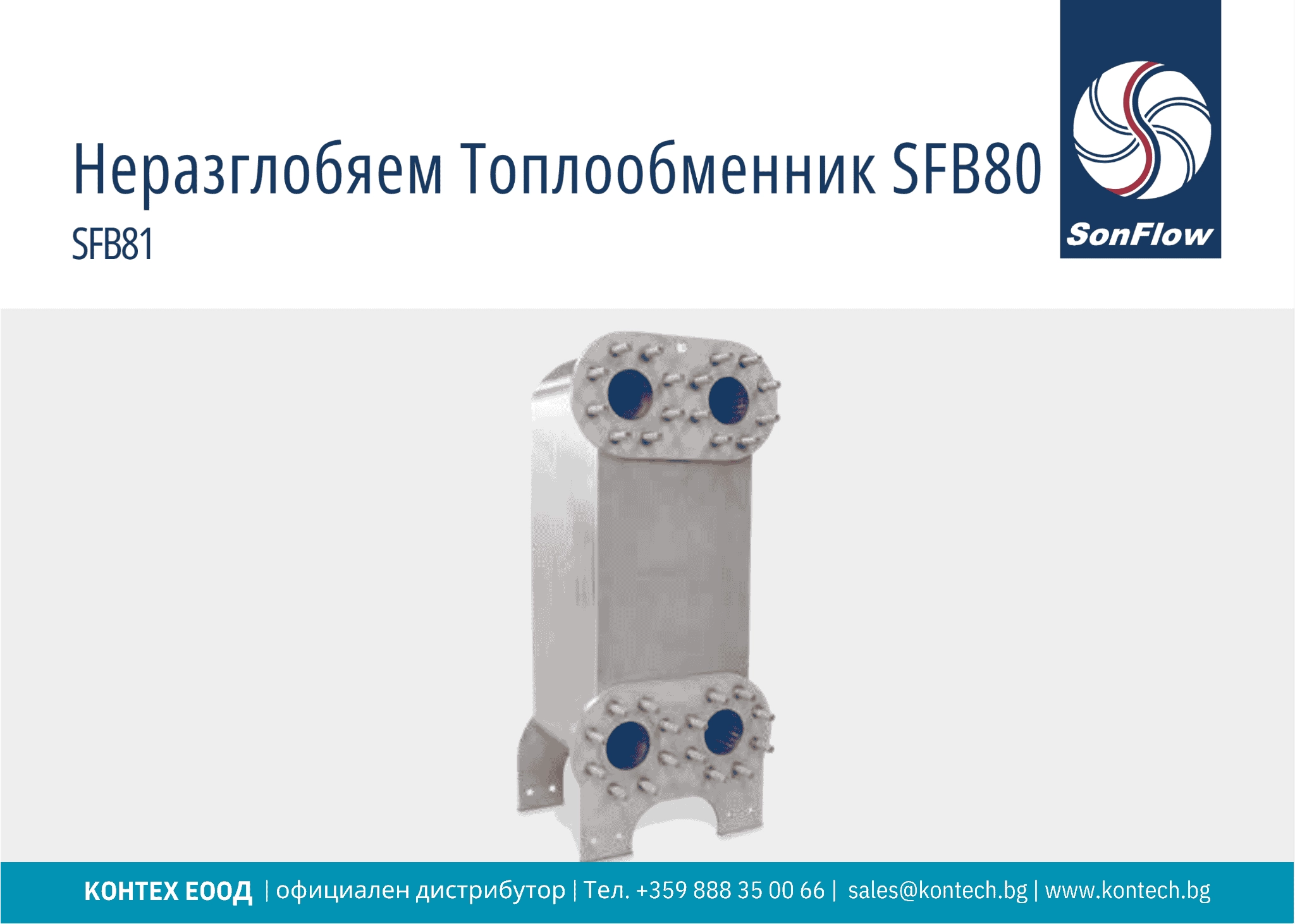

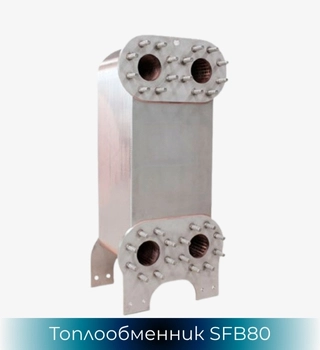

Пластинчат неразглобяем топлообменник SonFlow SFB80 е подходящ за големи ОВК системи и индустриални приложения. Моделът може да бъде изпълнен с фланцови присъединявания според конфигурацията.

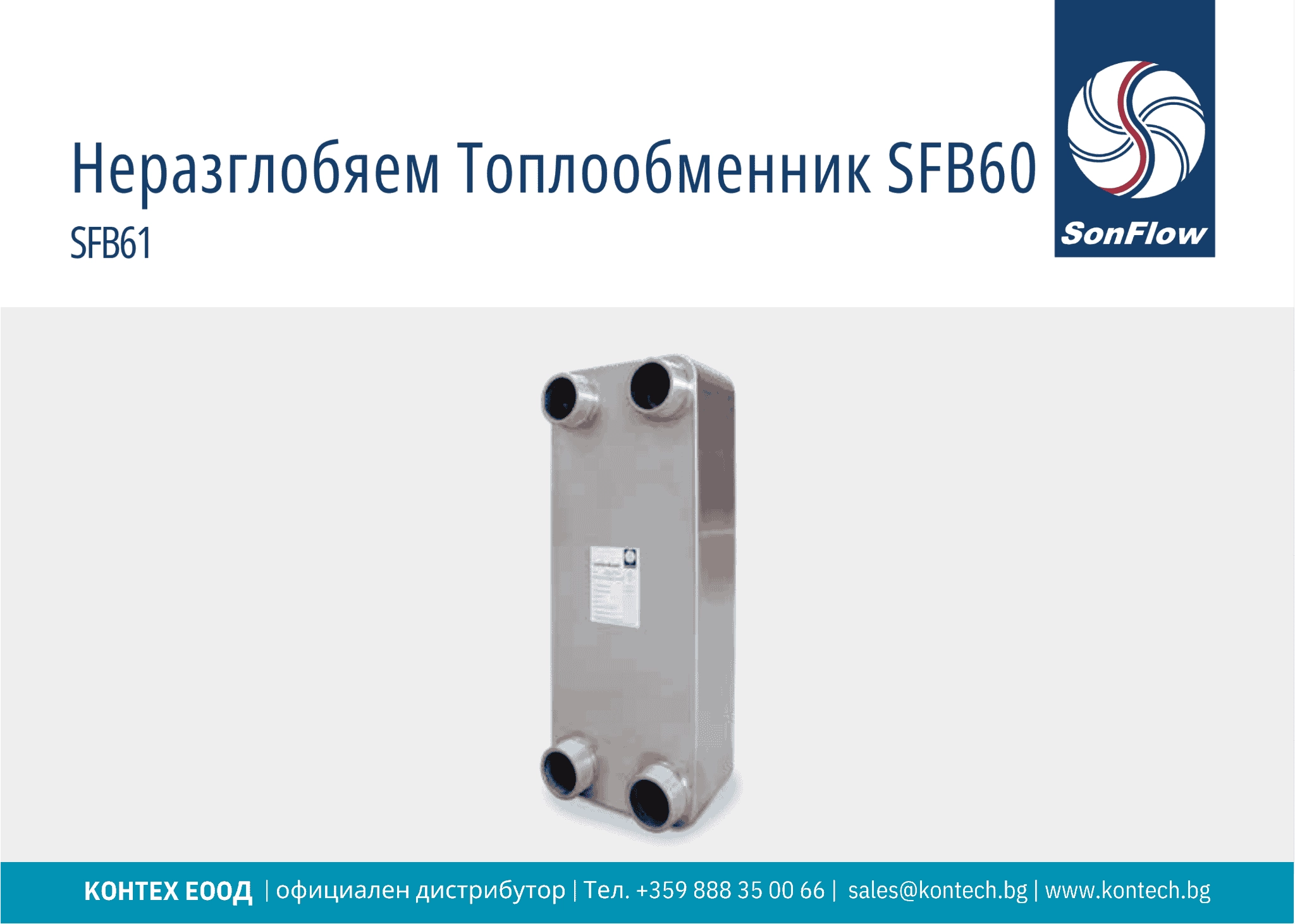

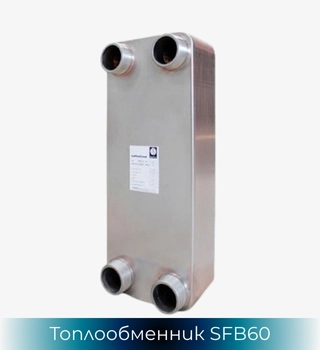

Пластинчат неразглобяем топлообменник SonFlow SFB60 е доказан бестселър в SFB продуктовата линия на SonFlow. Пълен габаритен, междуфланцов и присъединителен заместител на SL140 при съвместими параметри.

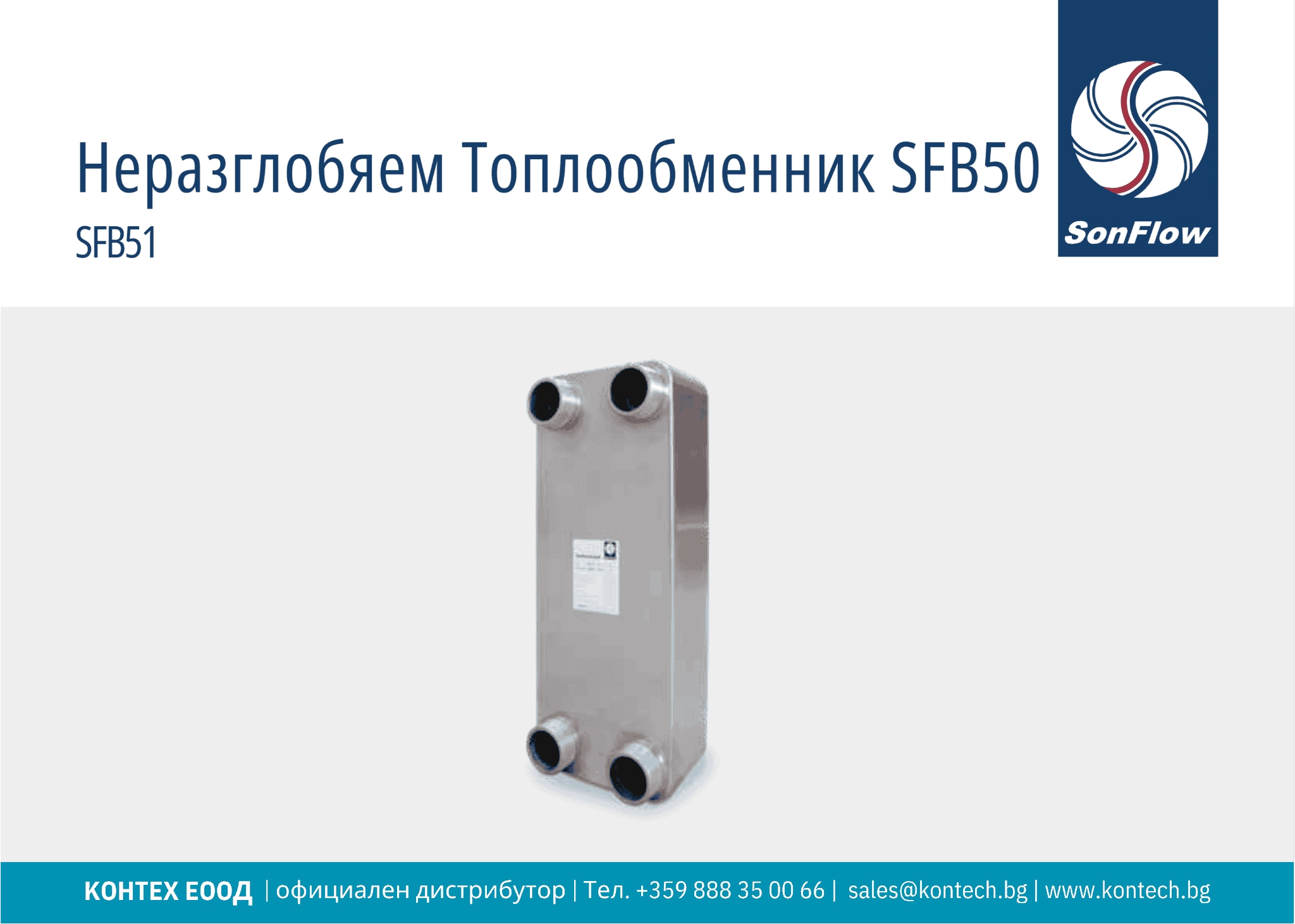

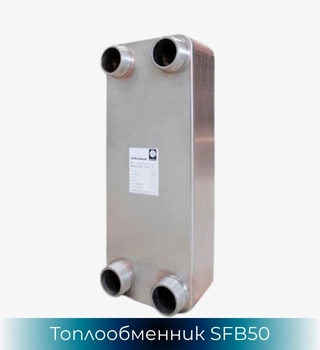

Пластинчат неразглобяем топлообменник SonFlow SFB50 е с присъединителен размер 2″. Предпочитан от инсталаторите при подмяна на съществуващи топлообменници без преправки по инсталацията.

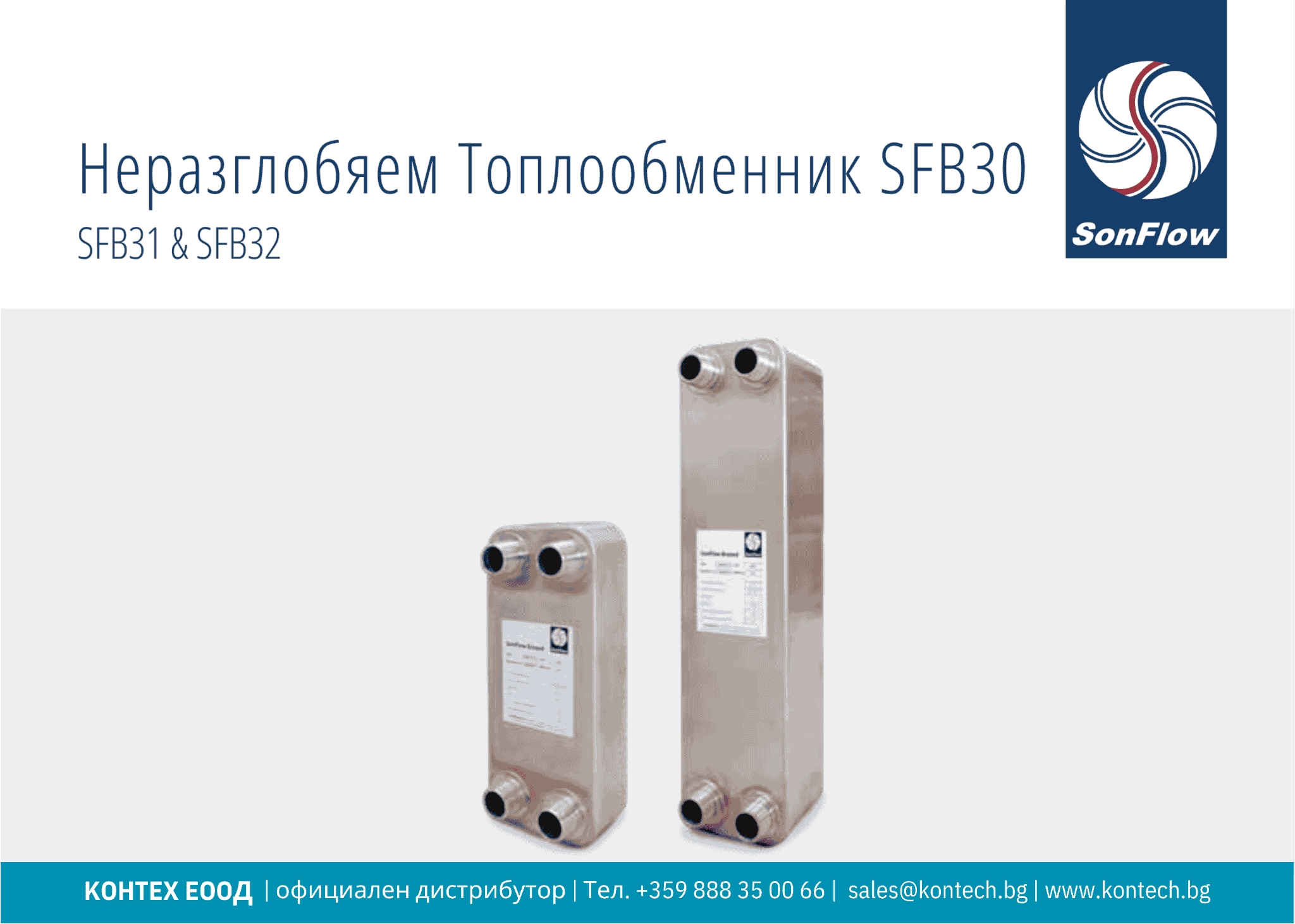

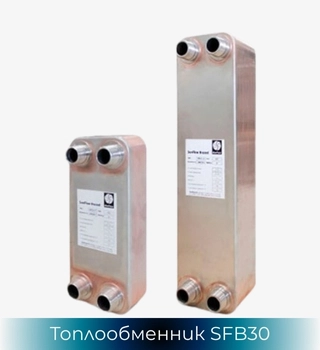

Пластинчат неразглобяем топлообменник SonFlow SFB30 серия включва моделите SFB31 и SFB32. Масово използван за ОВК, термопомпи и охлаждане. Аналог на SL34 и SL70 по габарити и присъединявания.
Топлообменник SonFlow SFB25
Пластинчат неразглобяем топлообменник SonFlow SFB25 е практичен модел от SFB серията с поддържана складова наличност. Подходящ е за ОВК, термопомпени и индустриални приложения, както и за подмяна като резервна част.

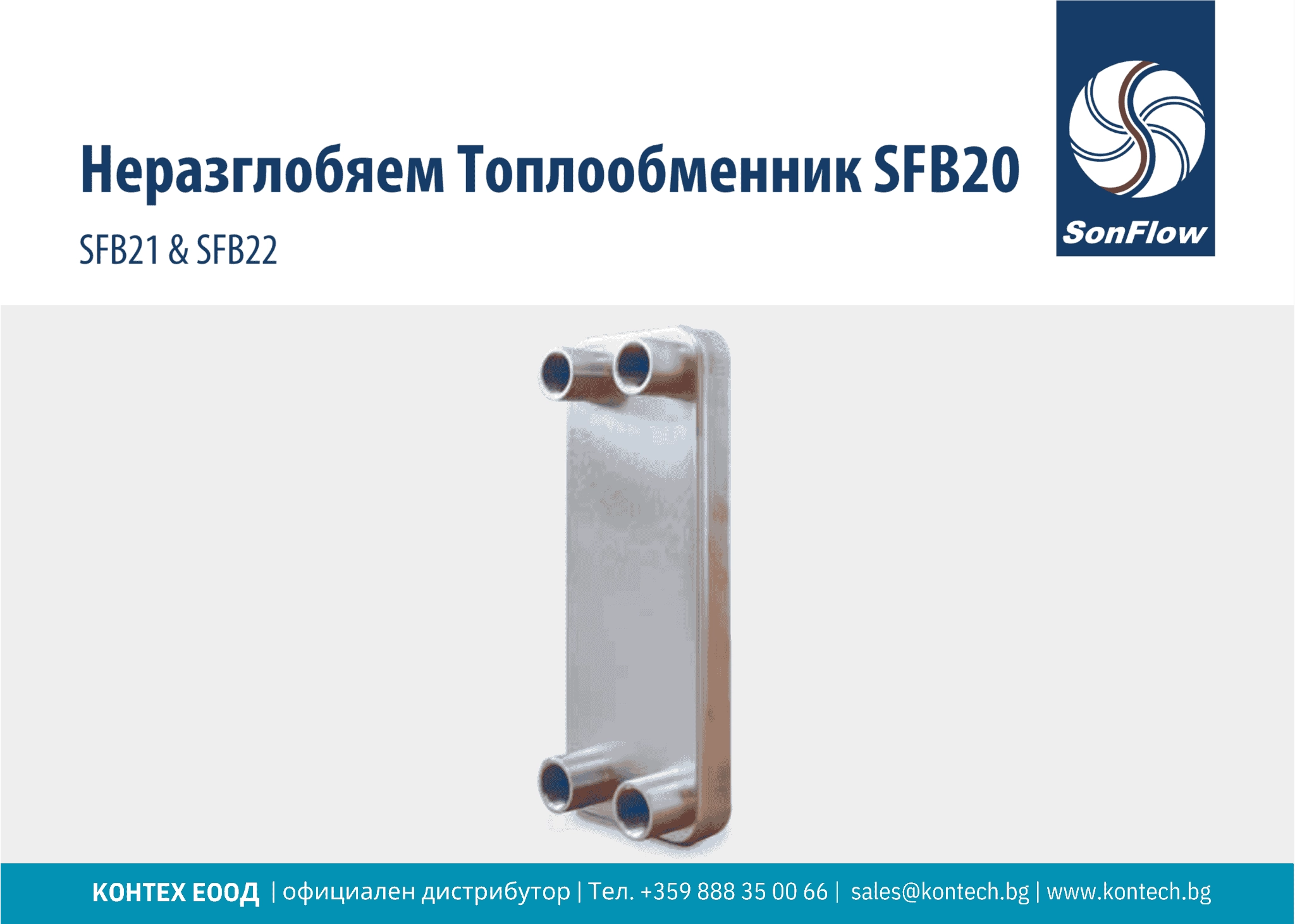

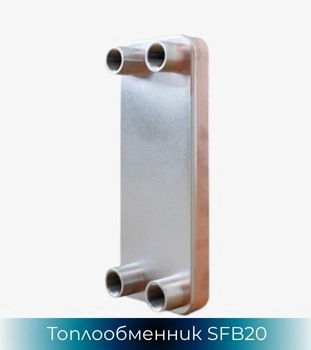

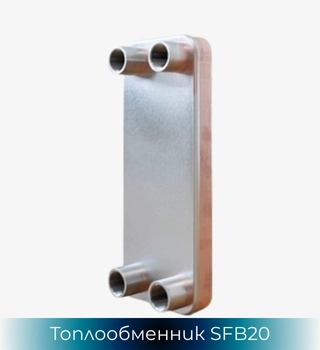

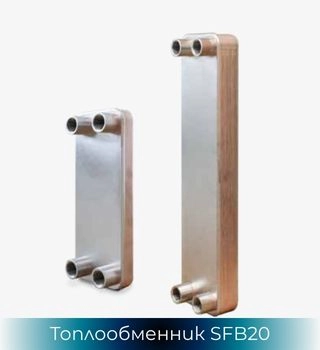

Пластинчат неразглобяем топлообменник SonFlow SFB20 серия включва моделите SFB21 и SFB22. За серията се поддържат налични конфигурации на склад за ОВК, отоплителни и охладителни приложения.

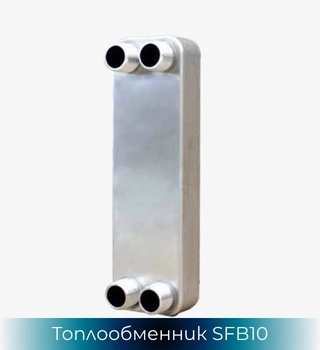

Топлообменник SonFlow SFB10
Пластинчат неразглобяем топлообменник SonFlow SFB10 серия включва моделите SFB18 и SFB19. Това е най-компактната SFB серия и е подходяща за инсталации с ограничено монтажно пространство.
Разгледайте също Разглобяеми пластинчати топлообменници и Free Flow пластинчати топлообменници за приложения със специфични работни условия.
