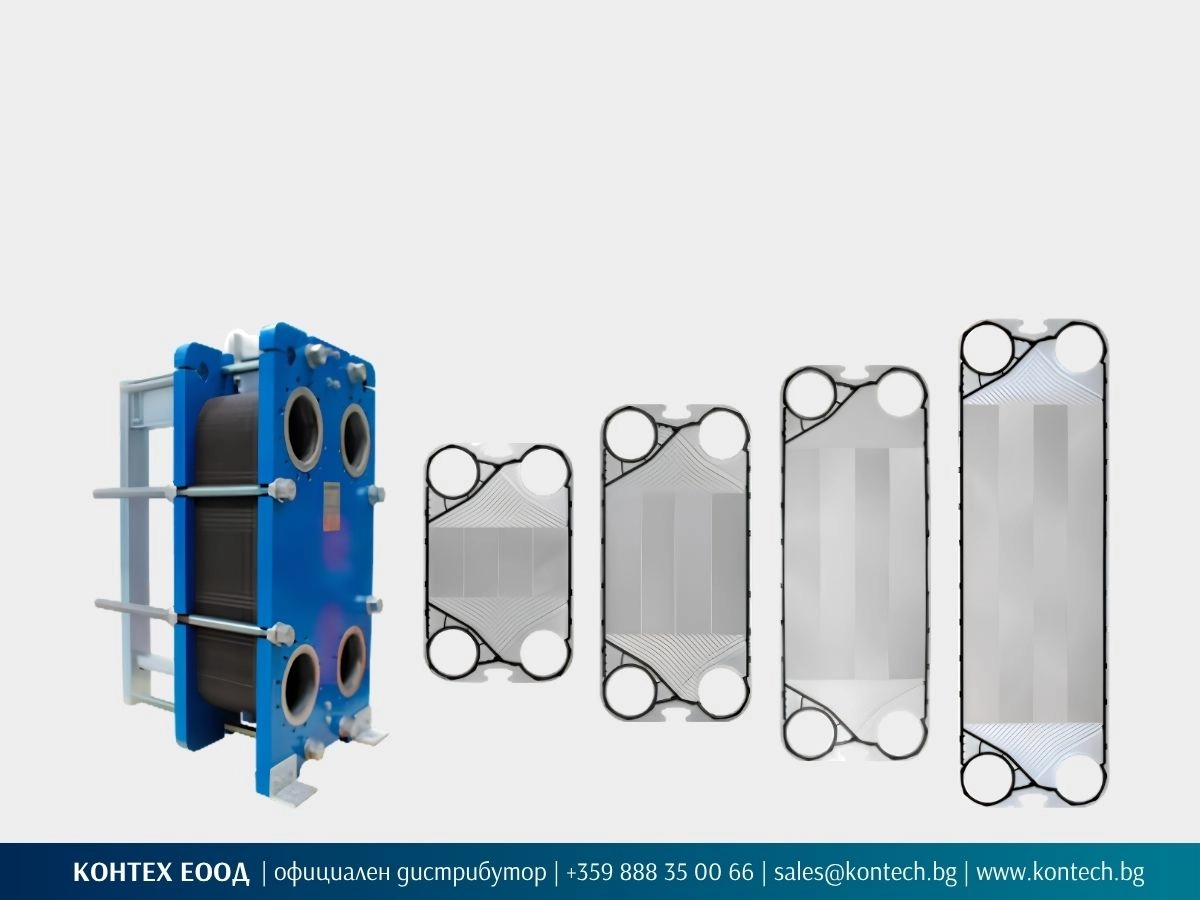

Разглобяем пластинчат топлообменник SonFlow SF200
Модели SF201, SF202, SF203 и SF204 с фланцови присъединявания DN200
SonFlow SF200 е серия разглобяеми пластинчати топлообменници с фланцови присъединявания DN200 за промишлени и ОВК инсталации с големи дебити. КОНТЕХ предлага модели SF201, SF202, SF203 и SF204. Четирите височини на пластините осигуряват различна топлообменна площ на една пластина. Моделът и броят пластини се определят според топлинната задача, дебитите и допустимия пад на налягане.
Разглобяемата конструкция позволява проверка, почистване и подмяна на пластини и уплътнения. При подбора се отчита необходимото пространство за монтаж и обслужване. Серията се предлага по поръчка. Цената и срокът за доставка се посочват в офертата.
SF201, SF202, SF203 и SF204
DN200 · за фланец
10 bar, 16 bar или 25 bar
до +165 °C
AISI 304, AISI 316 или титан
EPDM или NBR
Нов топлообменник, подмяна или резервни части
Избери случая, който отговаря на запитването ти, и изпрати данните, с които разполагаш. Ако за офертата е необходима допълнителна информация, ще я уточним.
Нов топлообменник
Изпрати флуидите от двете страни, дебитите, входящите и изходящите температури. Посочи работното налягане, допустимия пад на налягане и ограниченията за монтаж, ако са известни.
Подмяна на топлообменник
Изпрати снимка на табелката и на апарата, работните параметри, габаритите и данни за присъединяванията. Ще проверим възможността за подмяна със SonFlow SF200 или с друга серия.
Пластини и уплътнения
Изпрати модела, серийния номер, необходимото количество и снимки на табелката, пластината или уплътнението. Посочи флуидите и работните температури за проверка на материалите.
Модели SF201, SF202, SF203 и SF204
Четирите модела използват пластини с ширина 655 mm и хоризонтално междуосово разстояние между отворите 395 mm. Различната височина на пластините определя топлообменната площ на една пластина. Моделът и броят пластини се подбират според топлинната задача и хидравличните условия.

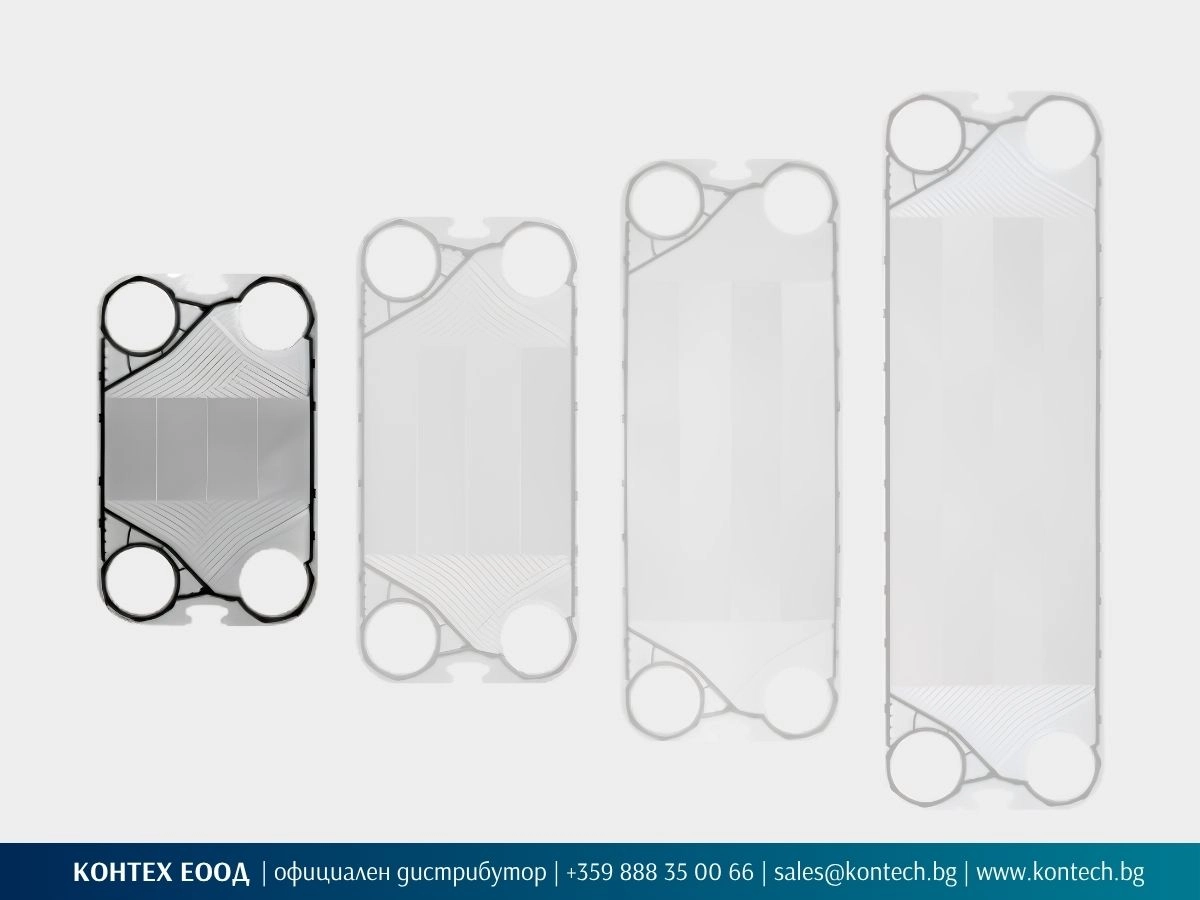

SF201 · пластина 655 × 1054 mm
SF201 е с най-ниска височина на пластината сред четирите модела. Вертикалното междуосово разстояние между отворите е 791 mm. Габаритната височина на рамката по чертеж е 1403 mm.

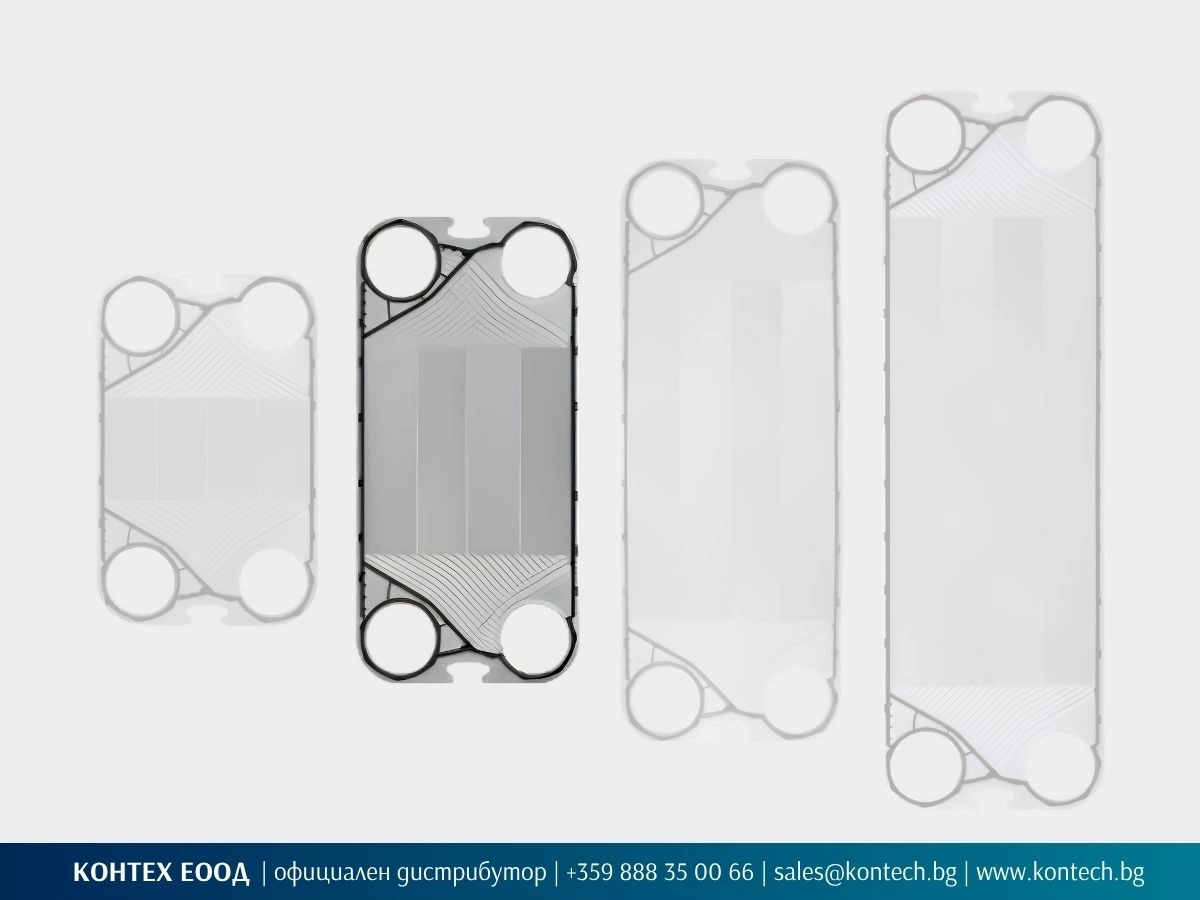

SF202 · пластина 655 × 1354 mm
SF202 използва пластина с височина 1354 mm. Вертикалното междуосово разстояние между отворите е 1091 mm. Габаритната височина на рамката по чертеж е 1708 mm.

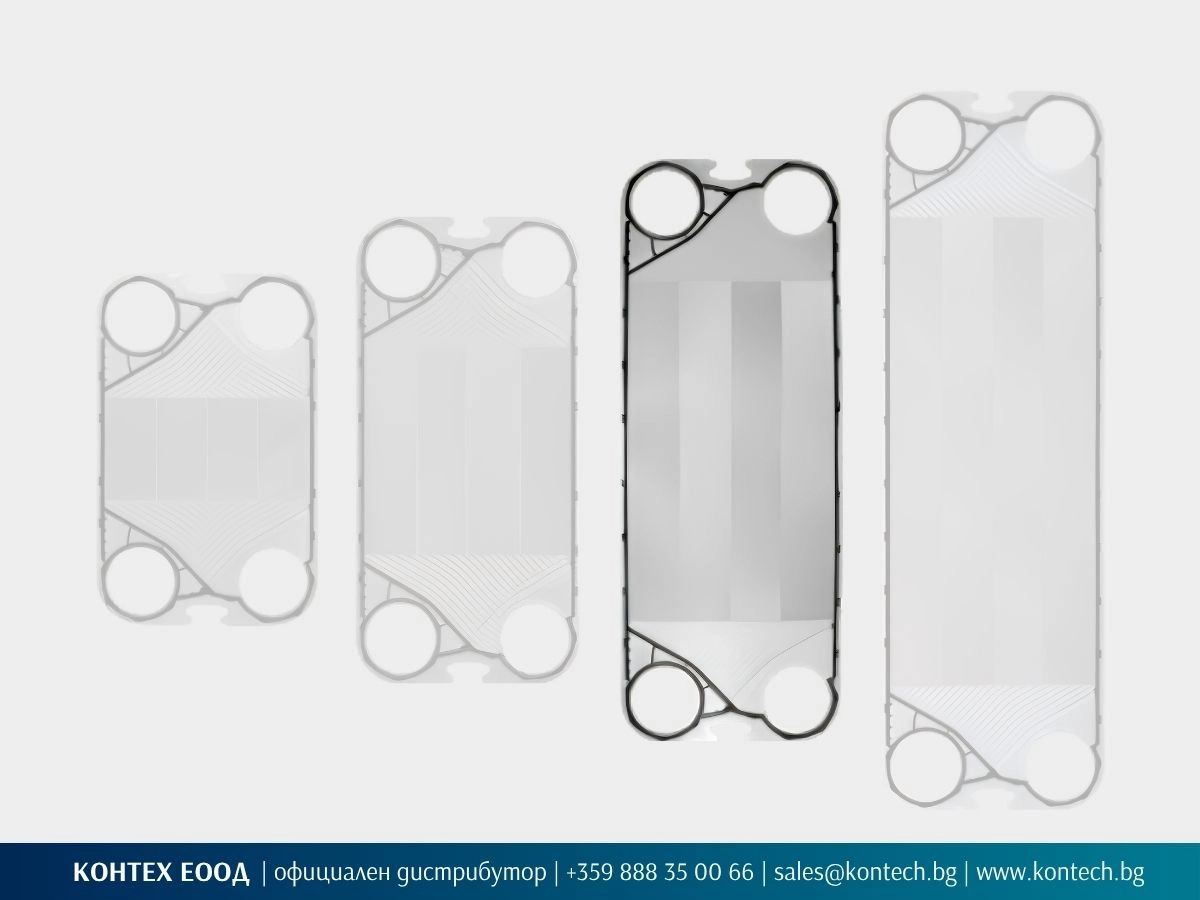

SF203 · пластина 655 × 1752 mm
SF203 използва пластина с височина 1752 mm. Вертикалното междуосово разстояние между отворите е 1489 mm. Габаритната височина на рамката по чертеж е 2106 mm.

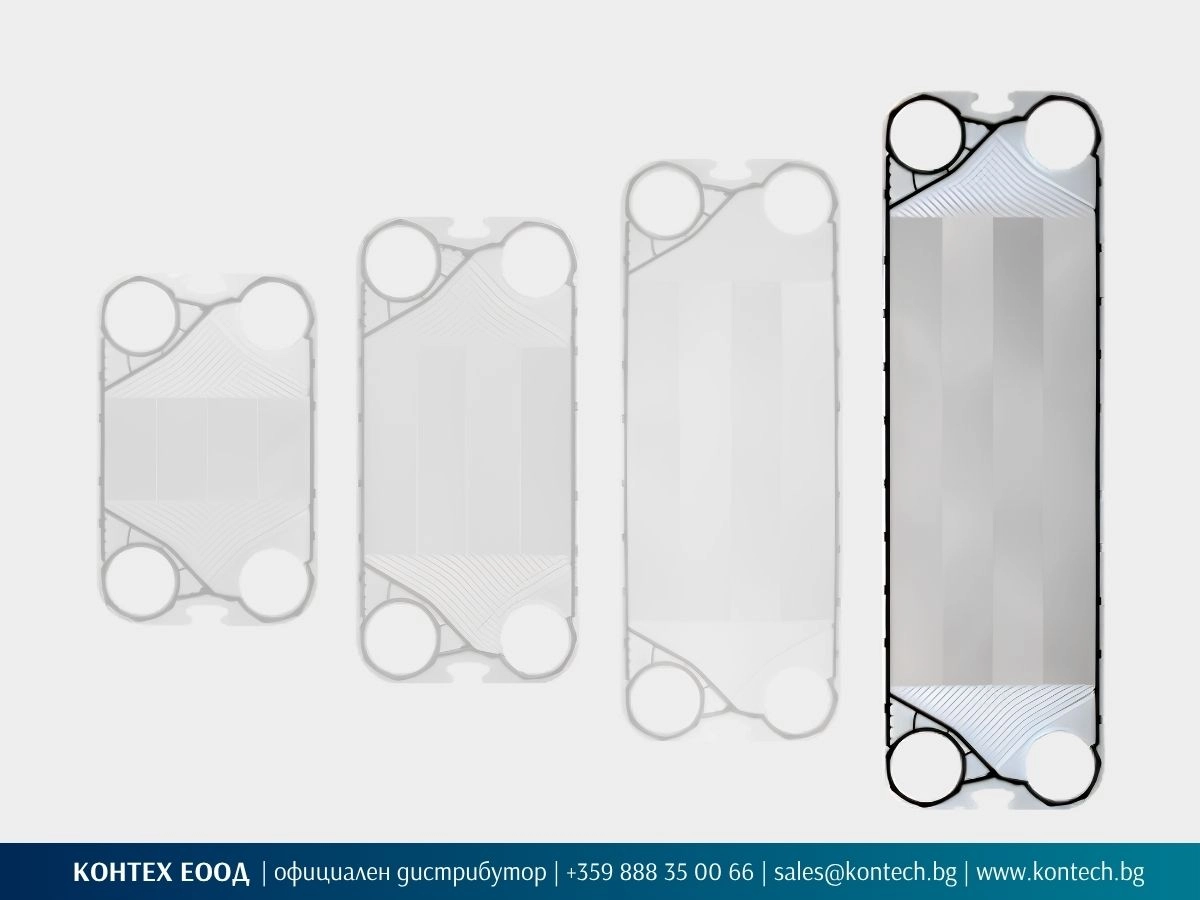

SF204 · пластина 655 × 2154 mm
SF204 е моделът с най-висока пластина сред четирите предлагани модела. Вертикалното междуосово разстояние между отворите е 1891 mm. Габаритната височина на рамката е 2506 mm.
Кога се разглежда SF200
КОНТЕХ препоръчва топлообменниците от серията SF200 при топлообмен между флуиди с големи дебити и фланцови присъединявания DN200. Разглобяемият пластинчат топлообменник позволява механично почистване и подмяна на отделни пластини и уплътнения.
Четирите височини на пластините дават избор при оразмеряването. По-високата пластина предоставя повече топлообменна площ, но моделът се избира според температурите, дебитите и допустимия пад на налягане.
При планиране на монтажа се отчитат габаритите и масата на конкретната конфигурация. Необходимо е пространство за отваряне на апарата, изваждане на пластините и обслужване.
Кога се разглежда друга серия
При различни изисквания към присъединяванията, дебитите или монтажното пространство се разглеждат останалите разглобяеми пластинчати топлообменници SonFlow.
При флуиди с частици, влакна или повишен вискозитет се препоръчва да се разгледат Free Flow пластинчатите топлообменници.
За приложения с чисти флуиди, при които не е необходим достъп до пластините за механично почистване, може да се разгледа неразглобяем пластинчат топлообменник. Възможността се проверява според топлинната задача, дебитите и допустимия пад на налягане.
Типични приложения на SonFlow SF200
- Централни ОВК системи: Топлообмен между водни или водно-гликолови кръгове в централни отоплителни и охладителни инсталации. Подборът отчита топлинната мощност, дебитите и допустимия пад на налягане.
- Промишлени процеси: Нагряване и охлаждане на технологични флуиди, охлаждане на оборудване и оползотворяване на отпадна топлина. Материалите се подбират според състава на флуидите и работните температури.
- Центрове за данни: Топлообмен между охлаждащи кръгове с високи дебити. Конфигурацията се определя според необходимата мощност, температурния подход и хидравличните ограничения на системата.
- Морски приложения: Топлообмен в охлаждащи и спомагателни системи.
Конфигурация според флуида и работните условия
Пластини
Серията SF200 се предлага с пластини от AISI 304, AISI 316 или титан. Материалът се избира според химичния състав на флуидите, температурите и изискванията за устойчивост на корозия. Броят пластини се определя при оразмеряването.
Рамка
Предлага се рамка от въглеродна стомана, боядисана RAL 5010, с проектно налягане 10 bar, 16 bar или 25 bar. Размерът на рамката се определя според модела и пакета пластини. При подбора се отчитат условията за монтаж и обслужване.
Уплътнения
Предлагат се уплътнения от NBR или EPDM, тип Hang-on със закрепване без лепило. Материалът се избира според флуидите, температурите и почистващите препарати.
Присъединявания
Серията SF200 се предлага с присъединявания за фланец DN200, с или без гумена облицовка (rubber liner). Насрещните фланци към тръбопровода не са включени в доставката.
Какви данни са необходими за оферта
За нов подбор
- Флуиди от двете страни и концентрации при смеси
- Дебит от двете страни
- Входящи и изходящи температури
- Топлинна мощност, ако е известна
- Работно и проектно налягане
- Допустим пад на налягане от всяка страна
- Изисквания към материалите и фланцовите присъединявания
- Налично пространство за монтаж и обслужване
За подмяна
- Снимка на табелката и на съществуващия апарат
- Производител, модел и сериен номер
- Чертеж или габаритни размери
- Размер, стандарт и разположение на присъединяванията
- Наличните работни параметри
- Причина за подмяната, ако е известна

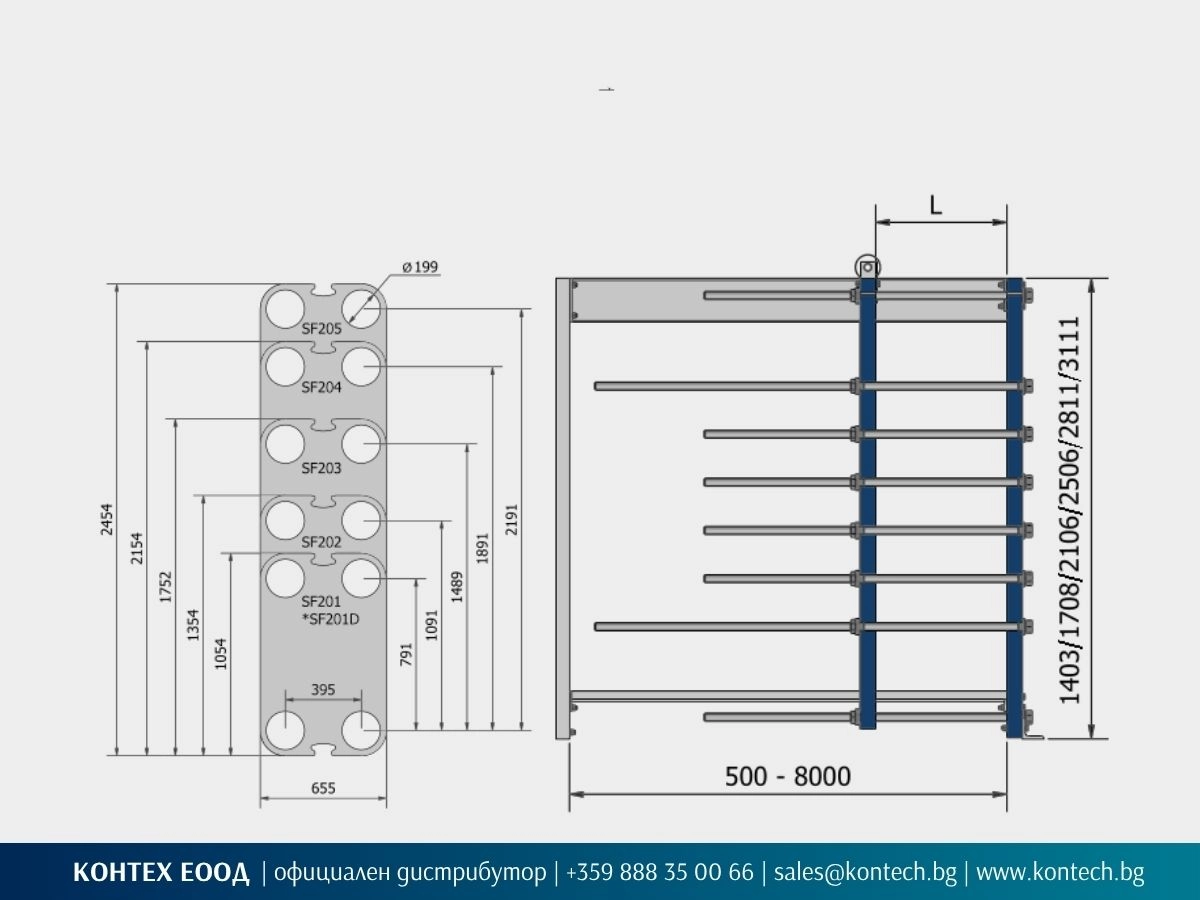

Технически чертеж и размери на SonFlow SF200
Технически данни за SonFlow SF200
| Параметър | Данни | |||
|---|---|---|---|---|
| Тип топлообменник |
Разглобяем пластинчат топлообменник |
|||
| Серия |
SonFlow SF200 |
|||
| Модели |
SF201 |
SF202 |
SF203 |
SF204 |
|
Размер на пластината, mm (ширина/височина) |
655 1054 |
655 1354 |
655 1752 |
655 2154 |
| Междуосови разстояния, mm (хоризонтално/вертикално) |
395 791 |
395 1091 |
395 1489 |
395 1891 |
| Отвор на пластината |
Ø199 mm |
Ø199 mm |
Ø199 mm |
Ø199 mm |
| Габаритна височина на рамката, mm |
1403 |
1708 |
2106 |
2506 |
| Проектно налягане, bar |
10 / 16 / 25 |
10 / 16 / 25 |
10 / 16 / 25 |
10 / 16 / 25 |
| Конструкция |
Едноходова |
|||
| Материал на пластините |
Неръждаема стомана AISI 304 / Неръждаема стомана AISI 316 Титан |
|||
| Работна температура |
До +165 °C според конфигурацията |
|||
| Конструктивни стандарти, посочени от производителя |
EN 13445 / ASME Section VIII, Division 1 |
|||
| Рамка |
Боядисана рамка от въглеродна стомана, RAL 5010 |
|||
| Присъединявания |
за фланец DN200 |
|||
| Уплътнения |
NBR / EPDM |
|||
| Аксесоари |
Кондензна вана; Изолационен кожух; Защитно покривало; Ключ за сглобяване; Монтажни опори; |
|||
Посочените размери са по техническия чертеж на производителя. Дължината и масата на апарата, размерът на пакета пластини и окончателните монтажни размери се уточняват за избраната конфигурация.
Техническите данни са базирани на продуктов лист на SonFlow A/S от 07.2026 г. и отразяват конфигурациите, предлагани от КОНТЕХ. Производителят си запазва правото да променя спецификациите без предизвестие.
